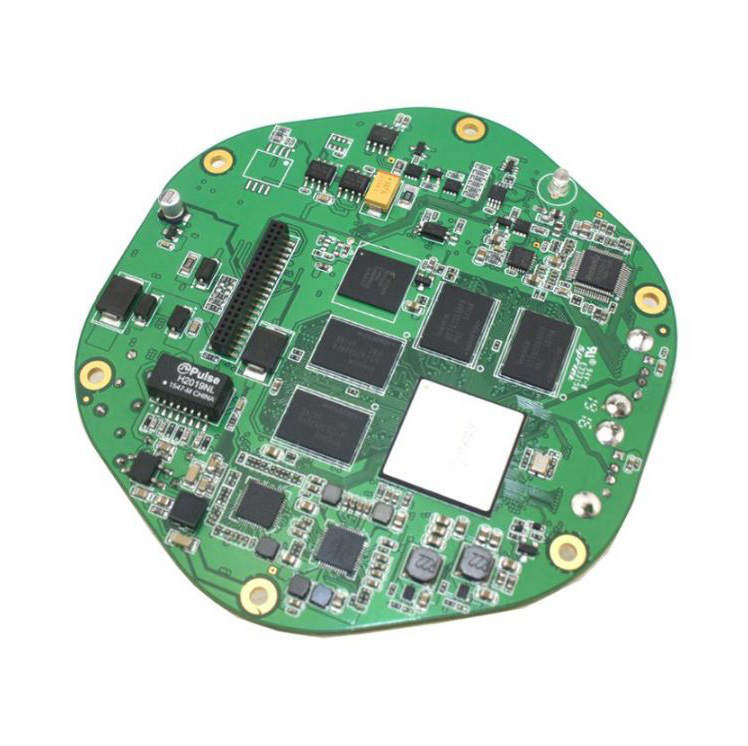

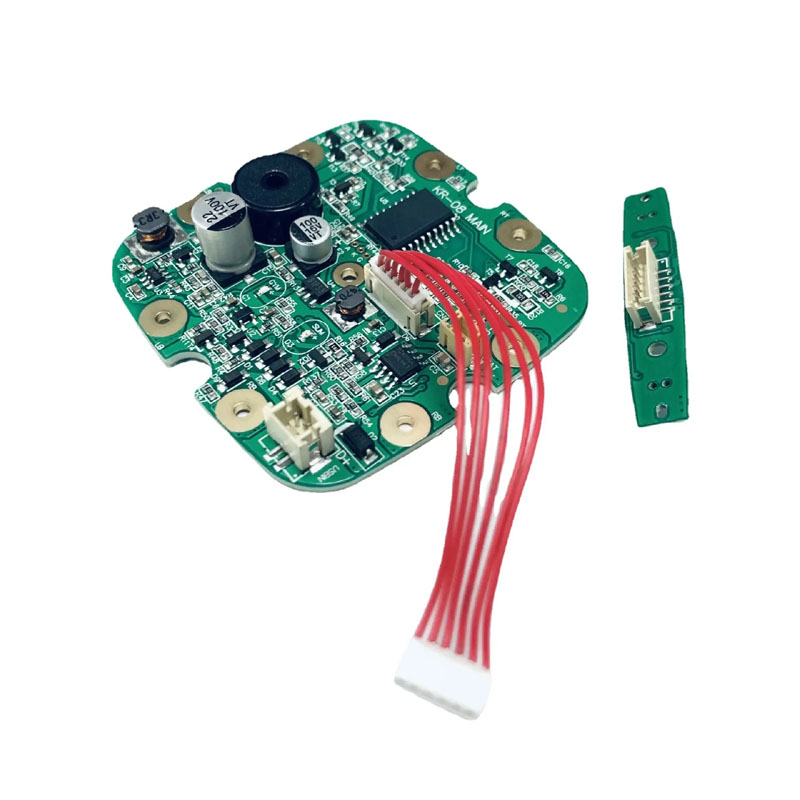

Vandtråd PCBA

Miljøkrav og klassifikationer

En vandtråd fungerer i ekstreme badeværelsesmiljøer karakteriseret ved direkte vandsprøjt, høj omgivende damp og aggressive kemikaliepåvirkninger, såsom tandpasta og mundskylrester. Standardelektronik bukker hurtigt under for korrosion, parasitære lækstrømme og elektriske kortslutninger under disse forhold.

Vores konstruerede PCBA-løsninger er specielt bygget til at modstå disse alvorlige miljøbelastninger, hvilket garanterer en pålidelig 3-årig driftsproduktlivscyklus.

Reduktion af substratrisici

Nødvendige certificeringer Indbygget: Alle vandtråds-PCBA-fabrikationer overholder globalt påbudte apparatforskrifter: IEC 60335-1 (Sikkerhed for husholdningsapparater), UL 60730-1 (Automatisk elektrisk kontrol), IPX4/IPX7 Minimum Ingress Protection og REACH/RoHS kemiske modstandsstandarder for våde miljøer.

Udvælgelse af baselaminat og kobberarkitektur

Valget af basislaminat definerer langsigtet PCBA-integritet under kontinuerlig fugtpåvirkning. Standard FR-4 absorberer let vanddamp gennem rå afskårne pladekanter og belagt via tønder, hvilket fører til katastrofale konduktive anodisk filament (CAF) kortslutninger inden for 12 måneder.

Laminatkvaliteter sammenlignet

• Standard FR-4: Vandabsorption 0,10%–0,20%, TG 130°C–140°C. Kun egnet til tørre områder. Undgå for vandtrådsapplikationer, da det udløser hurtig CAF-fejl.

• Høj TG FR-4 [Vores kerneudvalg]: Vandabsorption 0,08 %–0,12 %, TG 170°C. Ideelt valg til fugtige, intermitterende fugtprofiler.

• Halogenfri høj TG FR-4 [Anbefalet]: Vandabsorption 0,05%–0,08%, TG 150°C. Miljøvenlig konstruktion med fremragende modstandsdygtighed over for fugt.

• Polyimid: Vandabsorption 0,02%–0,04%, TG 250°C. Premium mulighed for permanent våd eksponering eller stive-flex zoner.

Specifikationer for kobbervægt og belægning

• Ydre lag kobber: Minimum 1 oz (35 µm) for at give en optimeret anti-korrosionsmargin.

• Indvendigt lag kobber: Minimum 0,5 oz (18 µm) for at sikre signalintegriteten mod intern motorinterferens.

• Belagte gennemgående huller (PTH): Minimum 25 µm kobberbelægningstykkelse inde i tønderne for at danne en hermetisk, lufttæt fugtforsegling.

• Overfladefinish: Bruger strengt ENIG (Electroless Nikkel Immersion Gold). Vi forbyder fuldstændigt HASL (Hot Air Solder Leveling) til vandtråds-PCBA'er, fordi den blottede tin-bly-legering korroderer i mundskylledampe inden for 90 dage.

Layer Stack-Up og mekanisk design

Afhængigt af din produktarkitektur leverer vi skræddersyede flerlagskonfigurationer for at bekæmpe højfrekvent pumpestøj (EMI) og strukturelle afstandsgrænser:

• Basic Tier (kun knap og pumpe): Formuleret på et optimeret 2-lags High TG FR-4-substrat, der balancerer omkostningseffektivitet med højkvalitets industriel fugtbeskyttelse.

• Smart/Premium Tier (tryksensor, LCD/LED-skærm, Bluetooth, USB-C Hurtigopladning): Konstrueret med en 4-lags stakup. De dobbelte interne solide jordplaner afskærmer følsomme MCU-signaler fra pumpens EMF og fungerer som en definitiv fysisk blok mod intern fugtdiffusion.

Tykkelse og rigid-flex integration

• 1,0 mm tykkelse: Designet til kompakte, ergonomiske håndholdte håndtag, der kræver strukturel smidighed og faldmodstand.

• 1,6 mm tykkelse: Designet til basestationer til bordplade; tilbyder maksimal stivhed og den laveste native vanddampdiffusionshastighed.

• Rigid-Flex PCB Specialisering: For ultra-premium kompakte håndtag understøtter vi rigid-flex konstruktion, hvor batteriet forbindes via en fleksibel polyimid hale beskyttet med et dæklag. Dette eliminerer fejltilbøjelige ledninger og opgraderer den samlede IPX-klassificering betydeligt.

Dual-Defense: Konform belægning og komponentforsegling

Robotisk selektiv konform belægning

Selv det bedste underlag kræver en lufttæt overfladebelægning for at overleve hverdagens fugtighed på badeværelset.

• Precision Multi-Axis Automated Spraying: Vores automatiserede robotlinjer påfører et ensartet beskyttende lag, mens de præcist maskerer områder, der skal forblive ubelagte, såsom Type-C-porte, batterikontakter og buzzer-porte.

• UV-inspektion med 0,1 % fluorescerende farvestof: En specialiseret UV-indikatorfarve blandes ind i belægningen, hvilket gør det muligt for højhastigheds optiske automatiserede scannere at verificere en ensartet minimumtykkelse på 25 µm uden huller.

Specifikationer for forsegling af grænseflade på komponentniveau

1. USB-C-port: Udstyret med en silikonekompressionspakning og gummihætte, der opnår IPX4-forsegling, når porten er lukket.

2. Taktile kontakter: Overstøbt med en robust gummistøvle over kuplen for at ramme IPX5 lokaliseret indtrængningsforsvar.

3. Pumpestik: Fuldt lukket via epoxy-indstøbningsmassefyld for fuldstændig IPX7 midlertidig beskyttelse mod nedsænkning.

4. Opladningskontaktstifter (Pogo-stifter): Strengt specificeret med 30 µ tommer minimum tung guldbelægning (hårdt guld) og O-ringstætninger. Standard forniklede stifter korroderer og fejler inden for 6 måneder efter daglig opladning i et vådt badeværelse. Vores tunge guldtapper modstår 20.000 våde forbindelsescyklusser uden forringelse af kontaktmodstanden.

Streng produktionskvalitetstestflow

Hvert fremstillet parti af Unixplore vandtråds-PCBA'er skal bestå en række intensive kvalitetstjek af fugtsimulering inden afsendelse:

1. Fugtighed Miljøopblødning: 48 timer ved 40°C og 93 % relativ luftfugtighed (ikke-kondenserende). Beståelseskriterier: Ingen synlig oxidation; Isolationsmodstand (IR > 10 MΩ) mellem to netværk.

2. IPX4 vandspraytest: 10 minutters kontinuerlig oscillerende rørspray med flere vinkler for at verificere, at der ikke trænger væske ind under belægningslagene.

3. Højspændingsisoleringstjek: Anvendelse af 500V DC mellem primærbatteriets terminaler og jordplanet for at bekræfte IR > 50 MΩ efterfugtighed.

4. Funktionsbekræftelse efter stress: Fuld-cyklus pumpeaktivering under belastning. Nulstilling af mikrocontroller (MCU), timing-hakker eller falske starter tolereres.

Tekniske ofte stillede spørgsmål og tekniske kort

Kan jeg bruge standard FR-4 til en vandtråds-PCBA, hvis jeg påfører et tykt lag konform belægning for at reducere omkostningerne?

A: Absolut ikke. Dette er en almindelig produktionsfælde, der fører til høje feltafkast. Konform belægning kan ikke forsegle tre kritiske veje:

1. Ubelagte Via-tønder: Vanddamp bevæger sig lateralt ind i den indre glasfibervævning af standard FR-4 via kapillærvirkning og når komponentpuderne nedefra. Efter gentagne fugtighedscyklusser dannes der hvide ledende saltrester, som danner brokomponenter.

2. Rutede kanter (Edge Wicking): Bræddefræsning efterlader rå laminatkanter blottede. Overfladespænding får belægninger til at trække sig tilbage fra skarpe hjørner og efterlade 0,5 mm mikrospalter, hvor badeværelsesdamp trænger ind.

3. Komponentundersider: Belægning dækker den ydre skal, men kan ikke trænge perfekt ind under lavprofils SMT-kondensatorer og modstande. Fanget fugt hydrolyserer fluxrester og skaber ionisk forurening, der forårsager spontane, uopfordrede opstart af pumpen.

   Vores løsning: High TG FR-4 med ENIG og kant-perle epoxy dispensering giver tre-lags beskyttelse, der nemt overlever over 3 år i 95% RF.

Din nøglefærdige EMS-partner: Unixplore Electronics

Når du vælger en leverandør af vandflosser PCBA, er langsigtet teknisk pålidelighed og streng kvalitetskontrol afgørende. Unixplore Electronics leverer de avancerede muligheder og industrielle infrastruktur til at bringe dit design til live uden problemer:

l One-Stop Turnkey EMS-tjenester: Vi styrer hele din produktlivscyklus, fra skematisk optimering og komponent-DFM-gennemgang til globalt indkøb af dele, SMT- og DIP-montage, firmwareprogrammering, funktionel test (FCT), automatiseret konform belægning, endelig boksbygning og specialiseret emballage.

l Certificerede kvalitetsstandarder: Hele vores produktionsøkosystem er certificeret til ISO 9001:2015, og alle elektroniske samlinger overholder strengt den internationale IPC-A-610E-standard, hvilket eliminerer risikoen for kolde loddesamlinger eller komponentfejljustering.

l Avanceret intern produktionskraft: Vi driver et antistatisk produktionsanlæg, der strækker sig over 3.000 kvadratmeter, bakket op af 20 eksperter inden for R&D og procesingeniører. Vores anlæg har:

1. 6 højhastigheds Yamaha SMT produktionslinjer

2. 4 Precision DIP samlebånd med bølgelodning

3. 2 specialiserede indbrændings-/aldringstestrum

4. 2 høj- og lavtemperaturtestkamre med vekslende fugtig varme, der sikrer, at alle miljøvalideringstests udføres omfattende internt.

l Fleksibel ordreskalering (ingen MOQ): Vores agile produktionsrammer er optimeret til at understøtte din vækst. Vi opretholder en streng No Minimum Order Quantity (No MOQ) politik, hvilket gør os i stand til at håndtere hurtige prototypetests, små pilotkørsler og store masseproduktionsvolumener med samme elitepræcision.

l Global rækkevidde og kommunikation: Vores internationale tekniske salgsteam taler flydende engelsk, fransk, russisk og arabisk. Med stor erfaring med at betjene avancerede markeder, herunder Vesteuropa (35 %), Nordamerika (20 %) og Oceanien (20 %), forstår vi fuldt ud overholdelsesstandarder for elektronisk sikkerhed for personlig pleje globalt.

Kontakt os i dag: Send dit tilpassede printkortdesign, stykliste eller DFM-forespørgsler til vores tekniske skrivebord. Vores team vil levere en omfattende fremstillingsanalyse og et optimeret nøglefærdigt tilbud inden for 24 timer.
