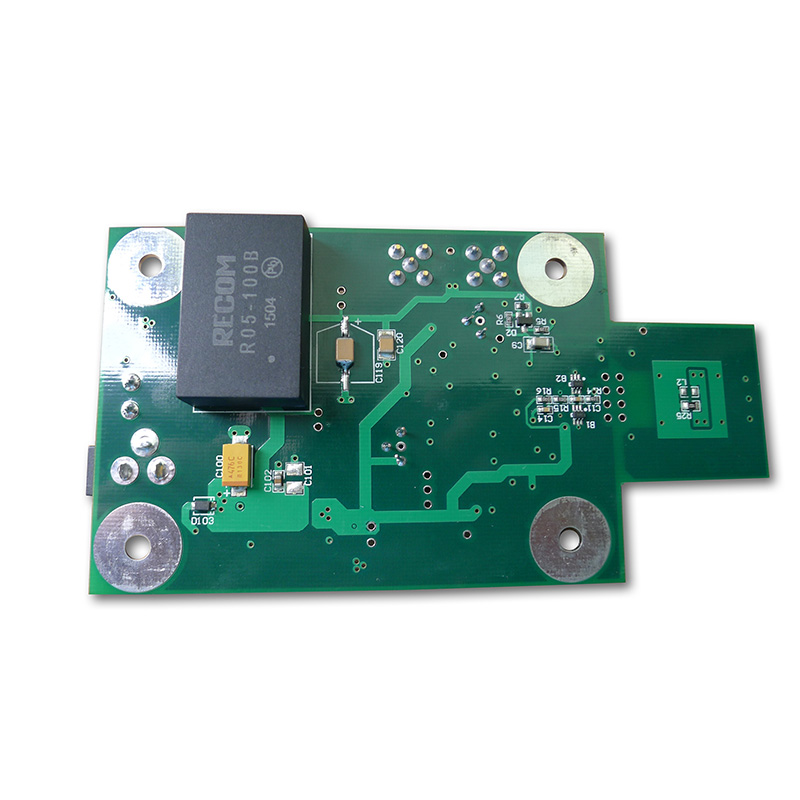

Kernepålidelighedskrav til babyalarm PCBA
Pålidelighed starter med specifikationer. Gæt ikke spædbarnsværelsets forhold.
Miljømæssige og driftsmæssige parametre
ParameterPåkrævet Spec.Hvorfor det betyder noget Driftstemperatur0°C til 45°CVarmehuse og åbne vinduer Fugtighedstolerance10%--90% ikke-kondenserende Befugtere og savleKontinuerlig driftstid72 timer minimum Forældre glemmer at opladeDrop overlevelse1,5 m på tæppetSmåbørn kaster babyenhed 1% dubbenheder i nærheden af ??
Power Architecture til 24/7 drift
Power Rail KomponentPlidelighed Funktion BatteriopladerLineær oplader med termisk regulering Forhindrer lithiumbrand3,3V digitalDC-DC (2 MHz switching) Holder støj over lydbåndet3,0V RFultra-lav støj LDO (10 µVrms)Ingen sporer på 2,4 GHz1,8V kernebeskyttelse fra kort strømgrænseCULDO
Kritisk: Tilføj en superkondensator (0,47F, 5,4V) efter batteribeskyttelses-IC. Dette tillader 10 sekunders optagelse efter nedlukning af lavt batteriniveau.
Komponentvalg til høj MTBF
Mean Time Between Failures (MTBF) for en babyalarm PCBA bør overstige 50.000 timer. Nedenfor er dokumenterede valg.
Trådløst chipset og antenne
Vælg et chipset med:
- Integreret PA(udgangseffekt ≤ +10 dBm for at opfylde spædbørns sikkerhedsstandarder)
- Lyt-før-snak(undgå forstyrrelser med trådløse telefoner)
- Frekvenshop(40+ kanaler)
Chipset FamilyAdvantage UlempeNordic nRF52 SeriesLav dvalestrøm (0,5 µA)Begrænset videobåndbreddeSilicon Labs EFR32Excellent ADC for audioStørre pakke (QFN48)Texas Instruments CC26xx-40°C til +85°C ratingKræver ekstern balun
Valg af antenne: Brug en bugtet inverteret-F-antenne (MIFA) på PCBA-kanten. Hold 10 mm afstand til metalgenstande (højttalermagneter, batteripakker).
Lydinput og -behandling
KomponentSpecifikation Pålidelighed Bemærk MikrofonMEMS, -38 dBV følsomhed Silikonebetræk til savlemodstandForforstærkerForstærkning 40 dB, støj < 5 nV/√HzAC koblet med 0,1 Hz HPF (fjern rumlen)VOX-tærskelJusterbar fra -40 til -30 dBFSDigital forhindrer chatteringSpeaker ampClass-D, 1,5 W ind i 8Ω ferritperle på udgangsledninger (reducer EMI)
Temperaturføling (kritisk sikkerhedsfunktion)
Placer en termistor (NTC, 10 kΩ ved 25°C) på babyenhedens PCBA nær opladnings-IC. Firmware skal:
- Log temperatur hvert 30. sekund
- Sluk for opladning ved 50°C
- Send trådløs alarm til forældreenheden ved 45°C

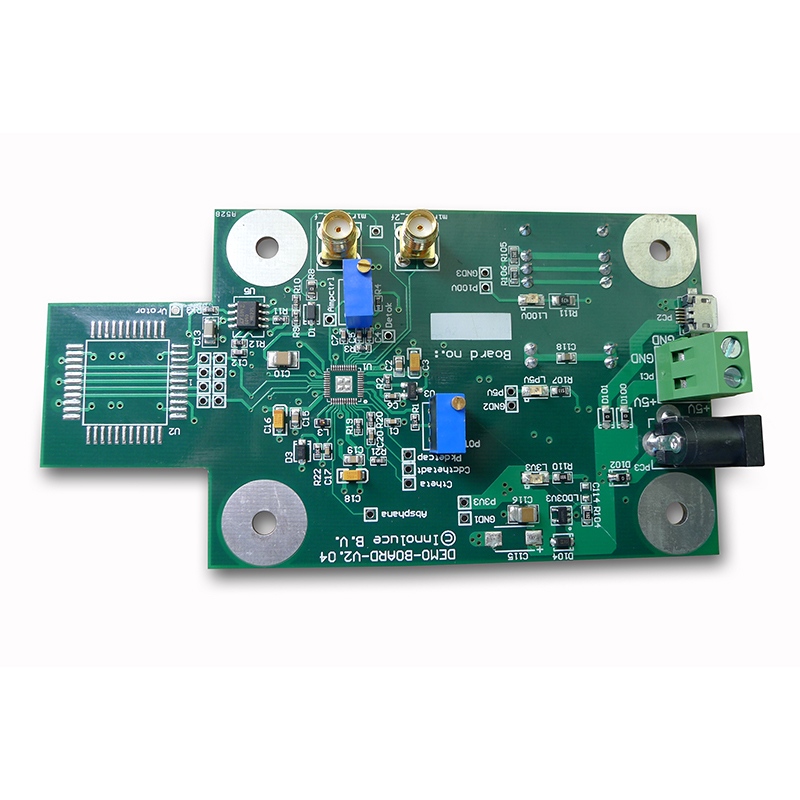

PCB-layout for lav RF-lækage og lydkvalitet
En støjende babyalarm PCBA forårsager statisk elektricitet og udfald. Følg disse regler.
Lagstak og jording
LayerFunctionConstraintTopRF (antennetilførsel, chipset)Koplanar bølgeleder med jordIndre 1Kontinuerlig jordIngen opdelinger under RF-sektionIndre 2Power (3,3V, 1,8V)Ø under hver LDOBotomLyd, knapper, LED'er Hold digitale spor væk fra mikrofoninput
Herske: Placer en 0,1 µF kondensator ved hver strømben. Brug størrelse 0402 til lav induktans.
Isolering af lydjord
Digital jord og analog jord skal mødes på et enkelt punkt under codec'et. Brug ferritperler (600Ω ved 100 MHz) mellem jordplaner, men kun efter at have verificeret, at der ikke er nogen jordsløjfer.
Tjek med oscilloskop: Sondemikrofonudgang under transmission af RF. Støj bør forblive under 2 mV top-to-peak.
Tjekliste for validering og certificering
Før produktion, test hver babyalarm PCBA mod disse seks standarder.
Testmetode Bestået/Ikke bestået Kriterier for lydudfald Gå 30 meter væk med 3 vægge< 3 udfald pr. minut, der varer >100 ms Batteridriftstid Kontinuerlig VOX ved 65 dB SPL> 70 timer for 2000 mAh batteriOpladningssikkerhedKorte batteriterminalerPCBA, går ikke i hiccuper coex-tilstand. ved siden af WiFi-router (2,4 GHz) Ingen permanent desensibilisering Savlemodstand Saltspray på mikrofonporten Lyden vender tilbage til normal efter tørring Over-afladning Batterispænding 2,8VMCU lukker RF ned, bevarer RTC
FAQ -- Almindelige spørgsmål om pålidelig babyalarm PCBA
Q1: Hvad er den mest almindelige skjulte fejl i babyalarm PCBA-design?
EN:Mikrofonisk støj fra keramiske kondensatorer placeret nær lydindgangsvejen. Når babyenheden vibrerer (fra en bassinmotor eller tabt legetøj), genererer klasse 2 dielektriske hætter (X7R, X5R) piezoelektriske spændinger op til 5 mV. Dette kobles ind i mikrofonforforstærkeren og producerer hørbare klik eller rumlen. Løsningen er to-delt: 1) Brug C0G (NP0) kondensatorer til al lydkobling og afkobling i det første forstærkningstrin. 2) Hvis X7R er uundgåelig, drej fysisk kondensatoren 90 grader på PCBA'en, så den mekaniske belastning flugter med elektroderetningen. Valider altid med en vibrationstabel ved 20 Hz, 1 Grms.
Spørgsmål 2: Hvordan påvirker valg af batterikemi babyalarm PCBA's levetid?
EN:Tre kemier producerer meget forskellige fejltilstande:
- Li-ion (18650): Højeste energitæthed, men kræver præcis CC/CV-opladning. En manglende sensor for negativ temperaturkoefficient (NTC) fører til termisk løb. Brug kun med godkendte batteripakker, der indeholder beskyttelses-IC.
- LiFePO4: Sikrere (ingen termisk løbsk under 150°C) og længere cykluslevetid (2000 cyklusser). Men lavere spænding (3,2V nominel) kræver en boost-konverter til 3,3V logik, hvilket øger omkostningerne og bølgestøj.
- NiMH(lavpris design): Meget tilgivende, men lider af hukommelseseffekt. PCBA'en skal omfatte et afladningskredsløb hver 30. cyklus for at genkalibrere brændstofmåleren. Uden dette falder driftstiden 50 % efter 6 måneder.
For en pålidelig babyalarm PCBA, vælg LiFePO4 for sikkerhed eller kvalitets Li-ion med dobbelt overspændingsbeskyttelse (IC + PTC).
Q3: Kan jeg bruge det samme PCBA-design til både audio-kun og video babyalarmer?
EN:Nej, og et forsøg på dette introducerer tre specifikke pålidelighedsproblemer:
- Hukommelses båndbredde-- Kun lyd kræver 64 kB RAM. Video kræver mindst 2 MB for komprimerede billeder. En delt PCBA med ekstern RAM tilføjer lange spor, der fejler ESD-testning.
- RF arbejdscyklus-- Lyd transmitterer 10 % af tiden. Video transmitterer 80 % af tiden. Den samme 2,4 GHz PA overophedes i videotilstand, og forstærkningen falder med 6 dB efter 20 minutter. Du har brug for et termisk via-array under PA til videodesign.
- Strømforsyning-- Audio babyalarm PCBA topper ved 200 mA. Video topper ved 600 mA. Et almindeligt printkortlayout med tynde strømspor (0,25 mm) forårsager spændingsfald, der nulstiller kameramodulet. Videodesign kræver 0,6 mm spor eller en separat 1A buck-konverter.
Byg to separate PCBA'er. Audio-only bruger et 2-lagskort. Video kræver 4 lag med kontrolleret impedans.

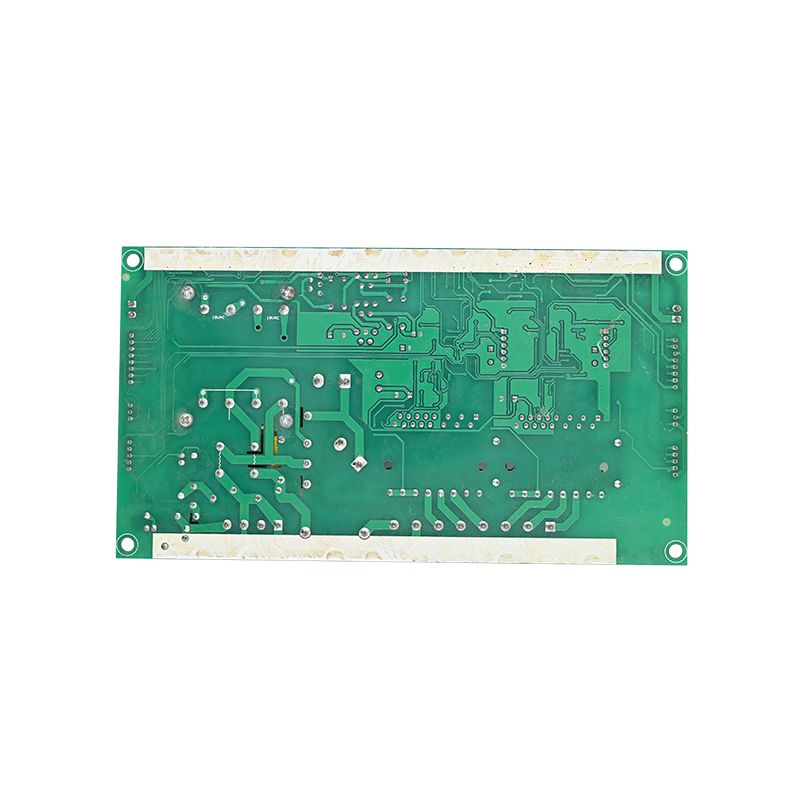

Produktionstest for nul spædbørnsrisiko
Hver samlet babyalarm PCBA skal bestå:
Teststation Varighed Afvisningskriterier Lydloopback10 sekunderTHD > 1 % ved 1 kHz Batterisimulator30 sekunder Ladestrøm > 50 mA under 3,0 VRF-følsomhed 5 sekunder Pakkefejlfrekvens > 1 % ved -95 dBmOvertemperatur60 sekunder Ethvert punkt > 60°C efter fuld opladning
Tjekliste for endelig designgennemgang
VarebekræftelseSkematiskAlle indgange har ESD-beskyttelse (8 kV kontakt)BOMCkondensatorspænding ≥ 2× forventet (f.eks. 10V for 5V skinne)MekaniskIngen høje komponenter (højde > 4 mm) i nærheden af grebsområder FirmwareWatchdog-timeren nulstiller MCU, hvis VOX hænger i > 5 minutter, Part25o og EN 5 minutter. sikkerhed)
At designe en pålidelig babyalarm PCBA betyder at prioritere spædbørns sikkerhed frem for omkostningsreduktion. Et velbygget board fungerer stille og roligt gennem tænder og raserianfald. Test med rigtige børnehaveforhold -- hvidstøjsmaskiner, lysdæmpere og mikrobølgeovne. Det er den eneste måde at opnå forældrenes tillid på.
