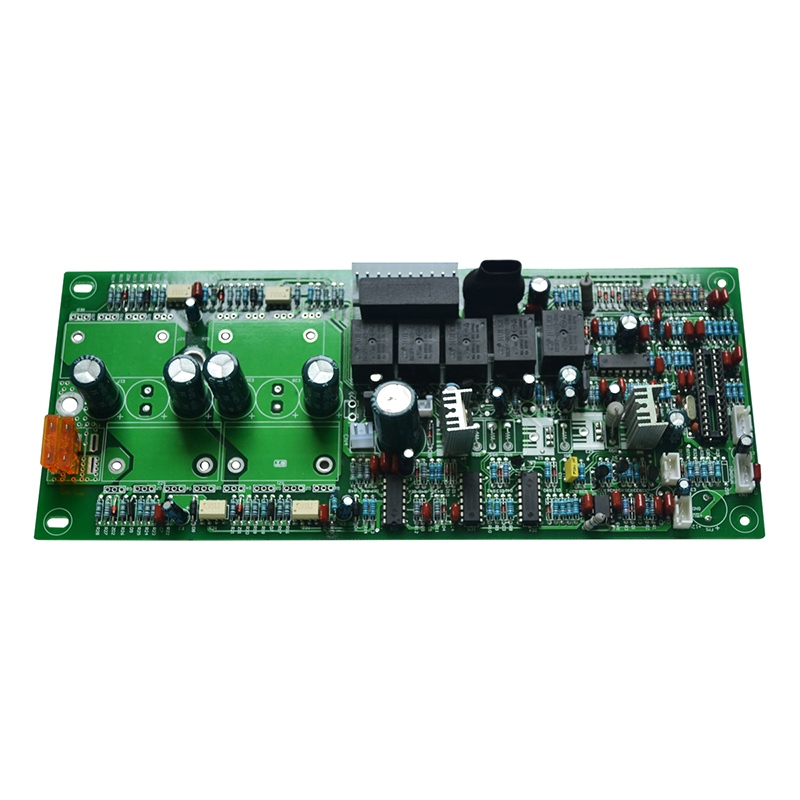

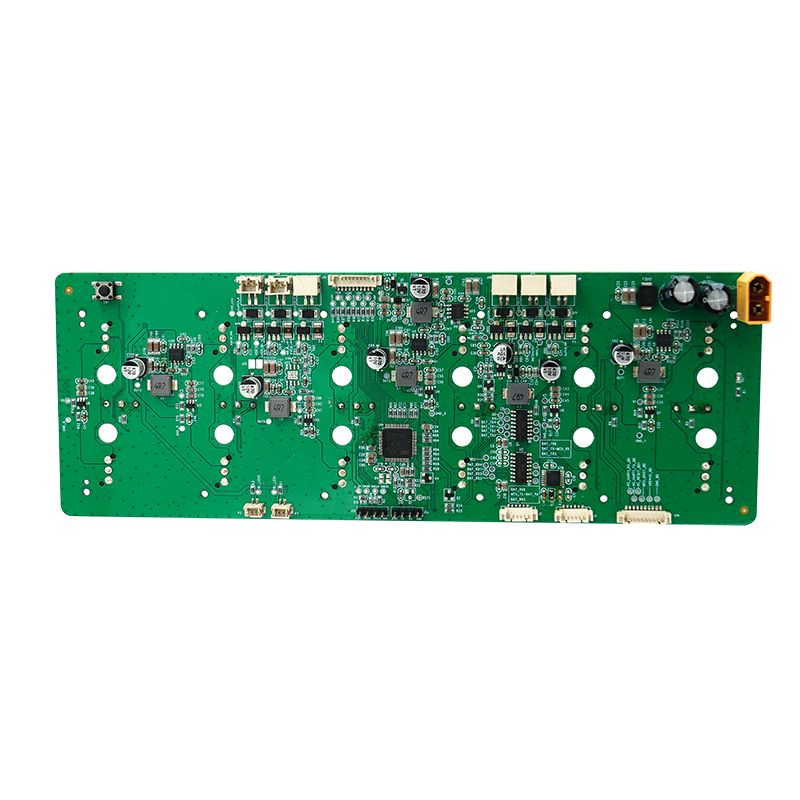

Massagepistol PCBA
  • Massagepistol PCBAMassagepistol PCBA
  • Massagepistol PCBAMassagepistol PCBA

Massagepistol PCBA

Massagepistol PCBA produktion kræver høj strømhåndtering, børsteløs motorstyring og brugersikkerhed. Efter to årtiers fremstilling af motordrevelektronik har jeg set design blive overophedet, miste hastighed under belastning eller skabe batterifarer. Denne trinvise procedure dækker hele produktionsworkflowet fra komponentvalg til endelig test.

Send forespørgsel

Produkt beskrivelse
Hvad er proceduren for fremstilling af massagepistol PCBA: En 20-årig produktionsvejledning

Hvad er proceduren for fremstilling af massagepistol PCBA: En 20-årig produktionsvejledning

Massagepistol PCBA produktion kræver høj strømhåndtering, børsteløs motorstyring og brugersikkerhed. Efter to årtiers fremstilling af motordrevelektronik har jeg set design blive overophedet, miste hastighed under belastning eller skabe batterifarer. Denne trinvise procedure dækker hele produktionsworkflowet fra komponentvalg til endelig test.

Standard produktionsflow for massagepistol PCBA

Hver massagepistol PCBA følger en 9-trins sekvens. Hvis du springer ethvert trin over, øges fejlfrekvensen i felten.

Trin 1 – Komponentindkøb og indgående inspektion

Komponentkategori Kritisk parameter Afvisningskriterier
MOSFET'er (motordrev) Rds(on) < 5 mΩ @ 10V > 6 mΩ fejler ved 20A
Hall sensorer Skiftepunkt ±5 gauss Asymmetri forårsager tandhjul
Li-ion beskyttelse IC Overstrøm 30A ± 2A Udløses under stall-moment
MCU 2x ADC (10-bit min) Enkelt ADC kan ikke sample to motorfaser
Vibrationsbestandige hætter X7R eller X8R dielektrisk X5R fejler ved 60°C

Test: Prøve 50 MOSFET'er fra hvert parti. Mål Rds(on) ved 25°C og 80°C. Afvis partier, der overstiger 7 mΩ ved høj temperatur.

Trin 2 – Loddepasta-stencil og udskrivning

Parameter Specifikation Hvorfor det betyder noget
Stencil tykkelse 0,12 mm (effektsektion), 0,10 mm (kontrol) Power MOSFET'er har brug for mere lodning
Blændeforhold 1:1 for MOSFET puder Forhindrer tørre fuger ved høj strøm
Indsæt type SAC305 (høj temperatur) Tin-vismut revner under vibrationer
Printhastighed 25 mm/s Undgår udtværing af pasta

Kritisk: Brug trinstencil – 0,12 mm tyk under MOSFET'er, 0,10 mm under MCU og sensorer. En tykkelse alene forårsager enten åbninger eller broer.

Trin 3 – SMT-montering og reflow

  • Placeringsrækkefølge: Hall-sensorer → passiver → MOSFET'er → MCU → stik
  • Reflow-profil: Maksimal 245°C i 10 sekunder (blyfri)
  • Nitrogenatmosfære – Påkrævet for QFN-pakker (MCU, gate-driver)
  • Røntgeninspektion – Obligatorisk til kontrol af tømning under MOSFET-puder (tomrum < 20 %)

Trin 4 – Selektiv lodning til komponenter med gennemgående huller

Massagepistol PCBA har ofte brug for gennemhullede dele for mekanisk styrke:

Komponent Lodning metode Temperatur
Batteriledninger (14 AWG) Selektiv loddebølge 380°C, 3 sek
Switch (taktil) Bølgelodde 260°C
DC-stik (strømindgang) Håndlodning (robot) 350°C, 2 sek

Lad ikke dele gennemhullet tilbage. Deres plastiklegemer smelter i ovnen ved 245°C.

Motordrev kredsløbsdesign til massagepistol PCBA

Motordrevsektionen bestemmer håndtering af blokeringsstrøm og batteridriftstid.

Trefaset børsteløs DC (BLDC) motordrev

Komponent Specifikation Fungere
MOSFET'er (6x) 40V, 60A pulseret, TO-252 Faseskift
Gate driver 3-faset, 1A vask/kilde Driver MOSFET-porte
Nuværende sans 2 mΩ shuntmodstand (2512 pakke) Overstrømsbeskyttelse
Bootstrap hætter 100 nF, 50V, X7R High-side gate drive

Termisk design: Hver MOSFET spreder op til 2W ved 20A. Brug termiske vias (9 pr. MOSFET), der forbinder til bundkobber (2 oz minimum).

Strømstyring til batteri og opladning

Jernbane Spænding Strøm Beskyttelse
Batteri (Li-ion 5S) 18–21V nominel 20A top 2-trins overstrøm
MCU (3,3V) 3,3V 100 mA LDO fra batteri
Hall sensorer (5V) 5V 30 mA LDO med 50 mA grænse
Opladerindgang 21–25V (USB-C PD) 2A Omvendt polaritet FET

Kritisk sikkerhed: Brug to uafhængige overstrømsbeskyttelsesveje – en i portdriver, en i batteribeskyttelses-IC. En enkelt fejl må ikke tillade motoren at køre ukommanderet.

Firmware programmering og kalibrering

Ingen massagepistol PCBA forlader produktionen uden fuld kalibrering.

Programmeringssekvens

  1. Bootloader flash – via SWD eller UART (5 sekunder)
  2. Kalibreringskonstanter – gemt i EEPROM eller MCU flash
  3. Hastighedsopslagstabel – PWM duty vs target RPM (12 point)
  4. Tærskel for stalldetektion – strømgrænse indstillet til 22A ± 1A

Kalibreringsparametre gemt pr. kort

Parameter Rækkevidde Tolerance
Hall sensor offset (U,V,W) 0–360° ±2° elektrisk
Nuværende sanseforstærkning 0,1–0,3 V/A ±3 %
Temperaturføler offset -5 til +5°C ±1°C
Batterispændingsdeler 0,05-0,1 ±1 %

Hvorfor kalibrering er vigtig: Uden Hall-kalibrering pr. bord producerer motoren hørbar klynk ved lave hastigheder. Brugere afviser massagepistoler, der lyder defekte.

Montering og mekanisk integration

PCBA'en er ubrugelig, hvis den ikke passer til håndtaget eller afleder varme.

Heat Sink og Thermal Interface

Komponent Termisk vej TIM materiale
MOSFET'er Bundpude → aluminiumskasse 1,5 W/m·K mellemrumspude
MCU Toppakke → plasthus Luftspalte (ingen TIM nødvendig)
Batterioplader IC Udsat pude → PCB kobber 12 vias + loddepåfyldning

Test: Kør massagepistol PCBA ved 2800 RPM i 30 minutter. MOSFET-kassetemperaturen skal holde sig under 85°C.

Ledningsnet og forbindelsestrækaflastning

  • Batteriledninger – Loddet og derefter limet med silikone (forhindrer flex træthed)
  • Motorfaseledninger – JST-stik med låselås (minimum 20 cyklusser)
  • Button flex kabel – ZIF-stik, 0,5 mm stigning, limet efter indsættelse

Produktionstest og kvalitetskontrol

Hver massagepistol PCBA skal bestå disse fem test før montering.

Prøve Metode Bestået/Ikke bestået
IKT (i-kredsløb) Flyvende sonde Alle skinner > 90 % forventet spænding
Firmware kontrolsum CRC-32 Matcher gylden prøve
Ubelastet motorspin 500 RPM, ingen stall Strøm < 0,8A
Staldetektering Lås rotor, 3 sekunder Slukker inden for 500 ms
Batteri simulering 16V–21V sweep Hastighedsafvigelse < 3 %

Indbrændings- og vibrationstest

Prøve 5 % af produktionen for:

  • 6 timer ved 2400 RPM – overvåg MOSFET-temperatur via MCU-sensor
  • Tilfældig vibration – 5 grms, 30 minutter (simulerer tabt værktøj)
  • Opladnings-afladningscyklus – 3 cyklusser (verificerer beskyttelses-IC)

FAQ – Almindelige spørgsmål om massagepistol PCBA-produktion

Q1: Hvad får massagepistol PCBA til at miste kraft under kropstryk?

A: Den primære årsag er utilstrækkelig gate-drivstyrke til high-side MOSFET'erne. Når trykket øger motorbelastningen, forsøger BLDC-controlleren at øge strømmen. Hvis bootstrap-kondensatoren (som driver high-side gate-driveren) er underdimensioneret, falder gate-spændingen under MOSFET'ens tærskel, hvilket øger Rds(on) fra 4 mΩ til 20 mΩ. Dette skaber en termisk løbsk sløjfe:

Spændingsfald → lavere portdrev → højere modstand → mere varme → yderligere modstandsforøgelse

Rettelsen kræver tre ændringer på massagepistolens PCBA:

  1. Bootstrap kondensatorværdi – Brug minimum 220 nF (mange designs bruger 47 nF). Beregn baseret på portladning: C_boot = (Q_g × 10) / ΔV. For typiske MOSFET'er (Q_g = 30 nC) giver 220 nF sikker margin.
  2. Gatedriverspidsstrøm – Vælg driver med 1,5A synk/kildekapacitet (f.eks. DRV8320). Svage drivere (0,5A) kan ikke genoplade bootstrap-hætten under høje PWM-driftscyklusser.
  3. Bootstrap diode – Brug ultrahurtig diode (trr < 50 ns). Standard 1N4148 har 4 ns genopretning, men kun 100 mA rating – utilstrækkelig til massagepistol PCBA, der kører ved 20 kHz PWM. Skift til BAS3007 (1A, 10 ns).

Efter disse modifikationer forbliver stall-strømmen stabil ved 22A selv med 15 kg påført kropstryk.

Q2: Hvordan forhindrer jeg batteribeskyttelse IC falske triggere på massagepistol PCBA?

A: Falske udløsere opstår, når motorkommuteringsstøj kobles til den aktuelle affølingslinje på batteribeskyttelses-IC'en. BLDC-motorens faseskift skaber 1 µs strømspidser op til 50A – for hurtige til, at beskyttelses-IC'en kan skelne fra en kortslutning. Tre hardwarerettelser løser dette:

Lavpasfilter på sensorindgang – Installer et RC-filter (10Ω + 1 µF keramik) direkte på beskyttelses-IC'ens CS+-ben. Hjørnefrekvens = 16 kHz. Dette passerer gennemsnitlig strøm (20–30A), men blokerer 200 kHz kommuteringsspidser.

Separat sensormodstandsjord – Kør en dedikeret Kelvin-sporing fra shuntmodstandens negative terminal til beskyttelses-IC'ens CS-pin. Del ikke denne jord med MOSFET-kildestrømme. Selv 1 mΩ delt spor genererer 50 mV falsk signal ved 50A.

Forsinkelsestimerjustering – Programmer beskyttelses-IC'ens overstrømsforsinkelse til 100 µs (forudsat at din IC understøtter det). De fleste massagepistol-PCBA-designs bruger en 10 µs forsinkelse fra batterireferencedesign. Kommutationsspidser varer kun 2-3 µs. En 100 µs forsinkelse ignorerer dem, mens de stadig reagerer på ægte shorts (>50 µs varighed).

Test med oscilloskop: Probe CS+ mens motoren kører med maksimal belastning. Spikes skal forblive under beskyttelses-IC'ens udløsningstærskel (typisk 50 mV for 50A shunt). Hvis spidserne overstiger tærsklen, skal du øge filterkapacitansen til 2,2 µF.

Spørgsmål 3: Hvad er den korrekte procedure til programmering af flere massagepistol PCBA-plader i produktion?

A: En fire-trins produktionsprogrammeringsprocedure forhindrer sammenblanding og reducerer programmeringstiden med 75 % sammenlignet med en-for-en-blink.

Trin 1 – Pre-SMT programmering (valgfrit til store kørsler)

Brug en bande-programmør (f.eks. Elnec BeeProg) til at flashe bootloaderen til MCU'er før placering. Dette virker kun for MCU'er med ekstern flash (QFN-pakker med synlige stifter). Afvis enhver chip, der ikke kan verificeres - billigere end at omarbejde placerede brædder.

Trin 2 – In-system programmering efter SMT

Placer en programmerings-pogo-pin-armatur (6 ben: SWDIO, SWCLK, 3.3V, GND, RESET, BOOT0). Brug en multi-kanal programmør (8 eller 16 boards samtidigt). Måltid: 45 sekunder pr. board inklusive verifikation.

Trin 3 – Kalibreringsstation (mest kritisk)

Efter programmering flyttes pladerne til et kalibreringsarmatur, der indeholder en rigtig massagepistolmotor med optisk encoder. Armaturet fører hver massagepistol PCBA gennem:

  • Hall-justering (justerer automatisk den elektriske vinkel)
  • Hastighedslinearitet (registrerer PWM vs RPM tabel)
  • Strømgrænse (øger belastningen indtil 22A trip)

Gem disse 12 kalibreringskonstanter i en beskyttet MCU-flash-sektor. Boards uden kalibrering producerer inkonsistente hastighedsramper.

Fase 4 – Sporbarhed

Udskriv en 2D Data Matrix-kode på hver PCBA, der indeholder:

  • Kode for produktionsdato (YYWW)
  • Kalibreringskontrolsum
  • MOSFET partinummer (fra indgående inspektion)

Scan denne kode under den endelige montering. Hvis der opstår en feltfejl, kan du spore til en specifik komponentbatch og kun omarbejde berørte enheder.

Produktionsudbyttemål for massagepistol PCBA

Scene Måludbytte Almindelig fiasko Omarbejdningsomkostninger
SMT placering 99,5 % Broforbundne MOSFET-stifter Lav (reflow touch-up)
Programmering 99,0 % Strømtab under flash Medium (genblink)
Kalibrering 97,0 % Hall sensor fase uoverensstemmelse Høj (omarbejdningssensor)
Endelig funktionel 98,5 % Staldetektering uden for rækkevidde Medium (juster tærskel)

En korrekt produceret massagepistol PCBA leverer 2800 RPM under belastning, lukker ned på stall inden for 500 ms og overlever 500 opladningscyklusser. Følg denne procedure, kontroller hvert trin, og dine produkter vil overgå konkurrenter, der springer kalibrering over eller underspecificerer gate-drev.
