Sådan laver du en pålidelig plantelys-PCBA
Plantelys (havebrugs-LED-armaturer) fungerer under krævende forhold: 12-16 timers kontinuerlig daglig drift, miljøer med høj luftfugtighed (60-90% RF) og betydelig termisk stress. PCBA'en er rygraden i hele armaturet --- fejl her betyder tab af afgrøde og spildt energi.
Med 20 års erfaring i kraftelektronik og PCB-fremstilling på tværs af industri- og landbrugssektorer, har jeg analyseret hundredvis af vækstlysfeltsfejl. Denne vejledning dækker materialevalg, termisk styring, spektrumdesign og dokumenterede pålidelighedsparametre til plantning af lys PCBA.

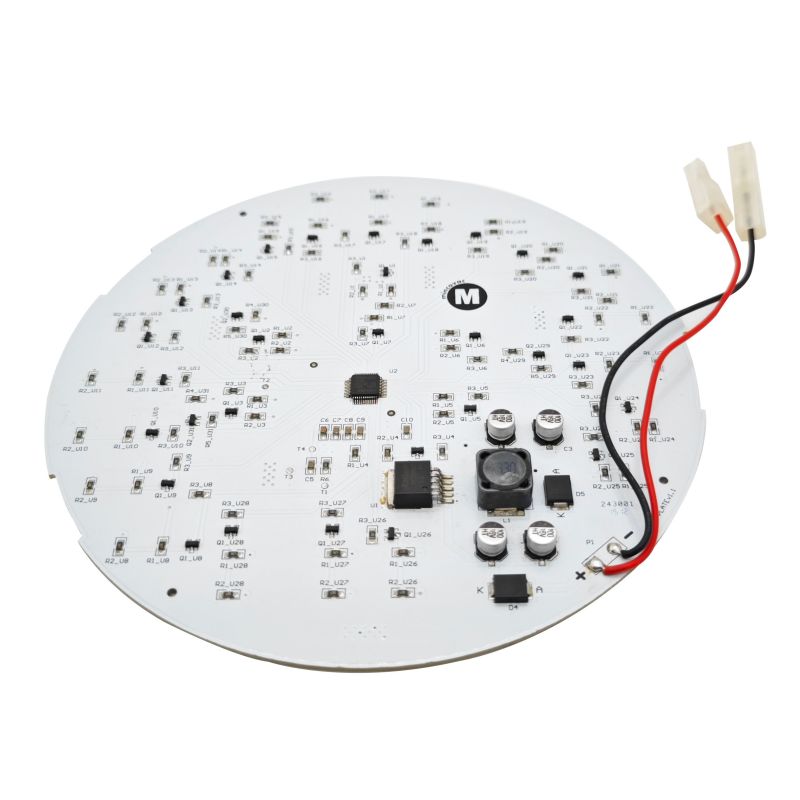

Hvad en plantelys PCBA skal gøre
Et plantelys PCBA understøtter plantefotosyntese gennem kunstigt lys. I modsætning til standardbelysning skal havebrugs-PCBA levere specifikke bølgelængder (rød for blomstring, blå for vegetativ vækst), mens den håndterer kontinuerlig drift med høj effekt.
Væsentlige funktioner af en plantelys PCBEN:
- Spektral output kontrol:Driver LED-chips ved præcise bølgelængder (660nm rød, 450nm blå) med afvigelse ≤±5nm
- Termisk afledning:Fjerner varme fra LED-forbindelser for at forhindre for tidlig lumenforringelse
- Effektregulering:Konverterer AC-indgang (85-265V) eller DC-indgang (12-52V) til stabil konstant strøm til LED-strenge
- Miljøbeskyttelse:Tåler fugt i drivhuset og temperaturudsving
Nøgleforskel fra standard LED PCBEN:Plantning af lette PCBA'er kræver højere effekttæthed (40W til 200W+ pr. bord) og specifik spektrumjustering for forskellige afgrødetyper.
Kerne tekniske specifikationer
Spektralkrav efter vækststadie
VækststadiumDominant Bølgelængde Typisk Rød:Blå ForholdAnvendelseVegetativ (blade/stængler)450nm (blå)3:1 til 4:1 Salat, urter, bladgrønt Blomstrende / Frugtende 660nm (rød)5:1 til 9:1Tomater, 000m cannabis-7 peberfrugter, 400m. hvidVariabel Supplerende drivhusbelysning
Baseret på aktuelle gartneri-LED-standarder og producentspecifikationer.
Specifikationer for el og strøm
ParameterLaveffekt (Hjem/Gør det selv)Middelstrøm (Kommerciel)Høj effekt (Vertikal Farm)Totaleffekt10W-40W40W-120W120W-300W+Indgangsspænding12V-24V DC45-52V DC48V DC eller AC 85-265VLED Strøm pr. Kanal350mA-700mA700mA-1500mA1500mA-2800mACstrømafvigelse±5%±2%±1%Strømkonverteringseffektivitet>85%>90%>93%
Effektområder afledt af kommercielle plantelys PCBA-specifikationer.
Fysiske og termiske specifikationer
ParameterFR4 StandardAluminium MCPCBCopper MCPCBTermisk ledningsevne0,3-0,5 W/m·K1-9 W/m·K200-400 W/m·KKobber Vægt1 oz1-2 oz2-3 ozLag Antal 2-4 lag1-2 lag1-2 lag 1-2 lag Maksimum 130°C Driftsoverflade 130°C Maksimum 70°C overfladeTypisk anvendelse Laveffekt (<30W)De fleste kommercielle lamper Ekstremt højeffekt
Baseret på PCB-fremstillingsstandarder til gartneriapplikationer.
PCB-materialevalg: Kritisk for pålidelighed
Valget af PCB-materiale bestemmer direkte plantelysets levetid og ydeevne.

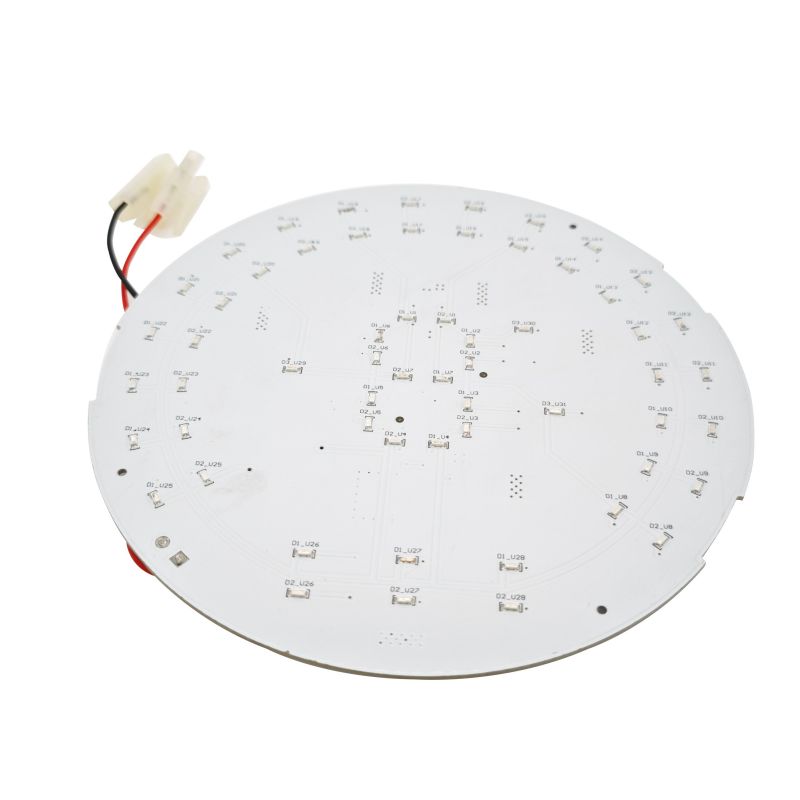

Aluminium MCPCB (mest almindeligt til plantning af lys)
Aluminium MCPCB'er tegner sig for over 80% af kommercielle plantning lette PCBA'er. De tilbyder den bedste balance mellem termisk ydeevne og omkostninger.
ParameterStandard aluminiumHøj ydeevne Termisk ledningsevne1-3 W/m·K5-9 W/m·KDielektrisk lagtykkelse50-100µm75-150µmOpdelingsspænding2-3 kV3-5 kVKost pr. m² (bulk)$50$30~
Hvornår skal man vælge aluminium:De fleste kommercielle plantelys fra 40W til 200W. 1-3 W/m·K aluminium PCB er tilstrækkelig til standard LED-densiteter.

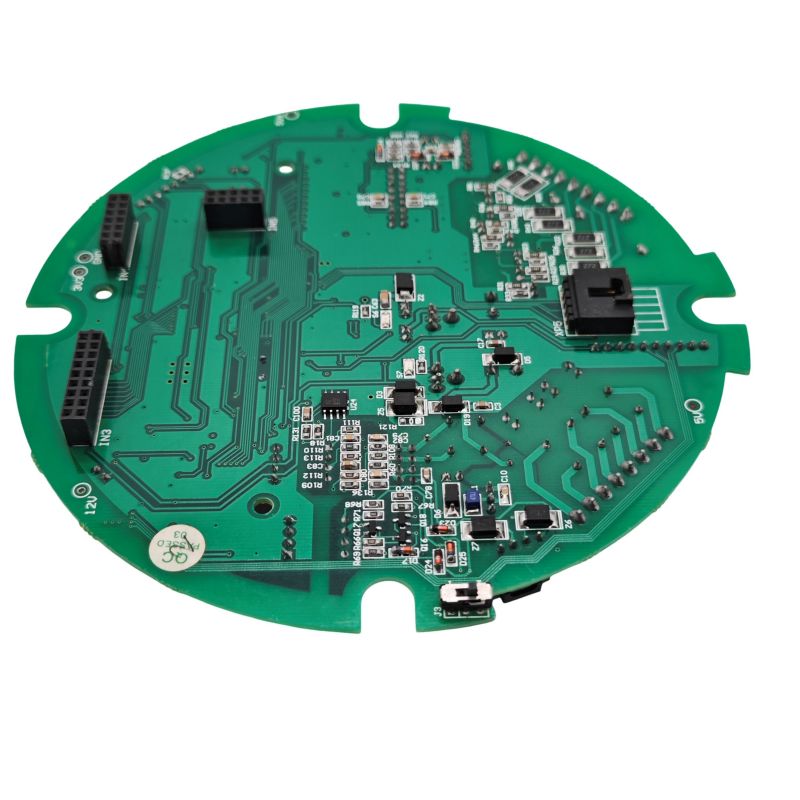

FR4 (omkostningsfølsom eller laveffekt)
FR4 plantelette PCBA'er er kun egnet til:
- Armaturer med lav effekt under 30W
- Designs med eksterne køleplader
- Kortsigtede eller hobbyapplikationer
Begrænsning:FR4 kan ikke aflede varme effektivt. LED junction temperaturer stiger 15-25°C højere end tilsvarende aluminium MCPCB designs.
Keramisk PCBA (Premium / Høj pålidelighed)
Keramiske substrater (aluminiumoxid eller aluminiumnitrid) fjerner det dielektriske lag fuldstændigt, hvilket opnår en termisk ledningsevne på 20-200+ W/m·K.
Bedst til:Ekstrem høj effekttæthed (>3 W/cm²) eller applikationer, der kræver absolut pålidelighed.
Termisk styring til kontinuerlig drift
Plantelys fungerer 12-16 timer dagligt, 365 dage om året. Termisk styring er den #1 pålidelighedsfaktor.
Termisk vejoptimering
Tommelfingerregel:For hver 10°C reduktion i LED-forbindelsestemperatur fordobles levetiden.
DesignelementKravVerifikationsmetode Termiske gennemgange under LED-puder Minimum 9 gennemgange (0,3 mm diameter) pr. LED-røntgeninspektionVia-påfyldning Fyldt og dækket med kobber eller epoxyTværsnitKobberområde til varmespredning300-500 mm² pr. højeffekt LEDPCB-layoutanmeldelseLoddedækning på 80-90 % dækning af varmepuder tomhed <25 %Overfladetemperatur (ved fuld belastning) Under 60°C (LED-pudeområde) Termisk billedbehandling
Termisk grænseflademateriale (TIM)
Mellem MCPCB og armaturets køleplade:
- Påkrævet TIM:Silikone eller keramisk termisk pude (minimum 3 W/m·K)
- Tykkelse:0,5 mm til 1,5 mm
- Kompression:20-30% for at eliminere luftspalter
Kobbervægt for strømspor
Strøm pr. sporMinimum kobbervægt Anbefalet kobbervægt<500mA1 oz1 oz500mA-1.5A1 oz2 oz1.5A-3A2 oz2 oz med loddeåbning 3A+2 oz med parallelle spor3 oz
Baseret på IPC-2221 nuværende kapacitetsstandarder for havebrugsbelysning.
Spektrumdesign og bølgelængdekontrol
Planter kræver specifikke lysspektre for forskellige vækststadier. PCBA'en skal levere disse bølgelængder med præcision.
Standard bølgelængder til plantning af lys
BølgelængdeFarveFunktionLED Chip Type450-460nm KongeblåVegetativ vækst, klorofylabsorptionBlå LED660-665nmDyb rødBlomstring, frugtsætning, fotomorfogeneseRød LED730-740nmLangt rødEmerson-effekt, blomstringskomfortFar rød LED500K visuel LED500K visuel LED300K visuel LED
Rød: Blå Ratio Anbefalinger
Plantetype Anbefalet Rød: Blå Forhold Noter Bladgrønt (salat, spinat) 3:1 til 4:1 Højere blå til kompakt vækst Frugtplanter (tomater, peberfrugter) 5:1 til 9:1 Højere rød til blomst/frugt udvikling Urter (basilikum, koriander) 4:1 til 6:1 Fuld cyklus cannabis til 6:1 8:1 (blomst) Justerbart spektrum foretrækkes
Baseret på gartneri LED-designretningslinjer fra industrikilder.
Strømstyring for bølgelængdestabilitet
LED-bølgelængde skifter med strømvariation. For at opretholde spektral nøjagtighed:
- Maksimal strømafvigelse:±2 % på tværs af alle LED-strenge
- Anbefalet afvigelse:±1 % for premium designs
- Målemetode:Seriemodstands spændingsfald eller inline strømmåler
Drivertopologi og kredsløbsdesign
Konstant strøm vs. konstant spænding
Plantning lette PCBA'er kræverkonstant strømdrevfor hver LED-streng for at opretholde stabil bølgelængde og forhindre termisk løb.
Topologi Bedst til Fordele UlemperLineær konstant strømLav effekt (<30W)Simpel, lav EMIIneffektiv ved højspændingsfaldBuck-konverterMiddeleffekt (30-100W), Vin > VfEfficient (90-95%)Kræver induktor, switching noiseBoost-konverterLED-strengeHep-component-kapacitet Vin-Stænger-komponent > konstant strømHøj effekt (>100W), justerbart spektrumIndividuel kanalkontrol, høj effektivitetKompleks, højere omkostninger
Beskyttelseskredsløb påkrævet
BeskyttelsestypeKomponentSpecifikation Omvendt polaritet Schottky diode eller P-FETBlocker negativ spænding ved inputOverspændingTVS diodeClamp ved 1,2x max input
Miljøbeskyttelse for vækstrum
Plantelys fungerer i miljøer med høj luftfugtighed (60-90% RF). Fugtbeskyttelse er obligatorisk for pålidelig drift.
Konforme belægningskrav
Belægningstype Bedst til påføringsmetode Genbearbejdelighed Akryl (AR)Generel gartneriSpray eller dyppeLetSilicone (SR)Ekstrem fugtighed, fleksibel PCBSelektiv sprøjtningSvært Urethan (UR)Saltvands- eller kemisk eksponeringSprayMeget vanskelig
Minimum belægningstykkelse:0,03 mm (1,2 mils)
Fugtbeskyttelsestjekliste
- Konform belægningover alle loddesamlinger og blotlagt kobber
- Potningtil stik og højspændingsområder (valgfrit til ekstreme miljøer)
- Forseglede stik(IP65 minimum for udendørs eller høj luftfugtighed drivhuse)
- ENIG overfladefinish(forhindrer kobberkorrosion; HASL anbefales ikke)
Driftsmiljøgrænser
Parameter Indendørs vækst DrivhusUdendørs Fugtighedsområde 40-70% RH60-90% RH10-100% RHTtemperaturområde 15-30°C-5 til 40°C-20 til 50°CMminimum IP-klassificeringIP20 (indendørs tør)IP44 (stænksikker)IP65 (vejrsikker)
Regler for planlægning af lys PCBA-layout
Regel 1: Adskil strøm og signal
- Hold AC/DC-indgangssektionen isoleret fra LED-drevspor
- Minimum krybeafstand: 3 mm mellem højspændings- og lavspændingsområder
Regel 2: Forkort højstrømsløkker
- Placer LED-drivere så tæt som muligt på LED-stik
- Minimer sløjfeområdet for at reducere EMI
Regel 3: Termisk pudedesign til LED'er
- Hver LED termisk pude kræver minimum 9 termiske vias (0,3 mm)
- Vias skal fyldes og lukkes for at kunne loddes
Regel 4: Kobber hæld til jorden
- Brug solid jordplan på lag 2 (for 2-lags MCPCB, jord er metalkernen)
- Til FR4-designs: dedikeret jordlag med minimale spaltninger
Regel 5: Daisy-Chain Power Distribution
- For lange lineære plantningslette PCBA'er (op til 1500 mm), rute strømspor som en central bus
- Før hvert LED-segment fra bussen, ikke fra slutningen af det forrige segment
Krav til fremstilling og montering
SMT-samlingsspecifikationer for plantning af lys PCBA
ParameterKravVerifikationLoddepasta Blyfri (SAC305 eller lignende) RoHS-overensstemmelse
Kvalitetstest til plantning af lys PCBA
Testmetode Bestået/Fejl-kriterierIn-kredsløbstest (IKT)Automatisk probefixturAlle komponenter til stede, korrekte værdierLED-polaritetskontrolDiodetilstand eller visuel inspektion100% korrekt orienteringTermisk billeddannelse ved fuld belastningIR-kamera efter 1 times drift Intet hotspot >70°C (LED-puder <60°C mål)Spectral opløsning (0Spectral opløsning1)Spectral opløsning1. ≤±5nm fra specBurn-in test 24-48 timer ved fuld effekt, rumomgivelser Ingen LED-fejl, ingen flimmer
Til kommerciel plantning af let PCBA-produktion anbefales 100 % test af disse parametre:
- LED polaritetskontrol(automatisk optisk inspektion)
- Loddefugekvalitet(AOI på alle strømkomponenter)
- Åben/kort test(flyvende sonde eller sømbund)
- Termisk validering(prøvebasis, 10% af produktionen)
Ofte stillede spørgsmål om plantelys PCBA
Q1: Hvad er det bedste PCB-materiale til et plantningslys med høj effekt (200W+), der kører 18 timer dagligt?
EN:Til kontinuerlig drift med høj effekt,aluminium MCPCB med minimum 3 W/m·K termisk ledningsevneer standardvalget. Her er beslutningsmatrixen baseret på reelle feltdata:
Effektniveau Anbefalet materiale Termisk ledningsevne Forventet levetid40W-100WStandard aluminium MCPCB (1-2 W/m·K)1-2 W/m·K30.000-50.000 timer100W-200W Højtydende aluminium (3-5 W/m·K) W/m·K50.000-70.000 timer200W-300W+Premium-aluminium (5-9 W/m·K) eller kobberkerne5-9+ W/m·K70.000-100.000 timer
Hvorfor aluminium over FR4 for høj effekt:Et 200W plantelys genererer betydelig varme. FR4 har en termisk ledningsevne på kun 0,3-0,5 W/m·K, fungerer som en isolator. LED-forbindelsestemperaturen vil overstige 100°C inden for få minutter, hvilket forårsager hurtig lumenforringelse (30-50 % tab inden for 6 måneder).
Keramisk PCBA alternativ:For ekstrem pålidelighed, eller når PCB-størrelsen er stærkt begrænset (høj effekttæthed >3 W/cm²), eliminerer keramiske substrater (aluminiumoxid eller aluminiumnitrid) det dielektriske lag fuldstændigt og opnår 20-200+ W/m·K. Men omkostningerne er 3-5 gange højere end aluminium MCPCB.
Bundlinje for de fleste kommercielle avlere:Højtydende aluminium MCPCB (5 W/m·K) giver den bedste balance mellem omkostninger og pålidelighed for 200W+ armaturer.
Spørgsmål 2: Hvordan beregner jeg den nødvendige kobbervægt til min plantelette PCBA for at forhindre sporoverophedning?
EN:Brug IPC-2221-formlen med disse gartnerispecifikke retningslinjer. Sporoverophedning er en almindelig fejltilstand i plantelys med høj effekt.
Trin 1 - Bestem din maksimale strøm pr. sporing:
For et typisk 100W plantelys ved 48V: Strøm = 100W / 48V = 2,08A pr. streng
Trin 2 - Vælg din tilladte temperaturstigning (ΔT):
- 10°C stigning:Konservativ til 50.000+ timers levetid (anbefales til kommerciel)
- 20°C stigning:Acceptabel til forbrugerkvalitet
- 30°C stigning:Høj risiko --- spor vil svække loddesamlinger over tid
Trin 3 - Vælg kobbervægt baseret på strøm:
Aktuel1 oz kobber påkrævet bredde (ΔT=20°C)2 oz kobber påkrævet bredde (ΔT=20°C)Anbefaling1A30 mils (0,76 mm)15 mils (0,38 mm)1 oz acceptabel2A70 mils (1,78 mm) 39 mils (A) 20 mils (foretrukken)10 oz (3,05 mm)60 mils (1,52 mm)2 oz minimum5A220 mils (5,59 mm)110 mils (2,79 mm)3 oz anbefales
Trin 4 - Beregn ved hjælp af den forenklede formel (for eksterne spor, 2 oz kobber):
Bredde (mil) = Strøm (Ampere) × 35 (for ΔT=20°C)
Eksempel for 2,08A: 2,08 × 35 = 73 mils (1,85 mm) minimumsbredde
Tilføjelse af 20 % sikkerhedsmargin:73 × 1,2 = 88 mils (2,23 mm)
Professionel anbefaling til plantning af lys PCBEN:
- Brug minimum 2 oz kobberfor alle spor med >1A
- Brug 3 oz kobberfor spor, der bærer >3A, eller når bordpladsen er begrænset
- Tilføj loddemaskeåbningpå højstrømsspor --- ekstra lodning øger strømkapaciteten med 20-40 %
Bekræftelsesmetode:Efter prototypesamlingen måles sportemperaturen med et infrarødt kamera ved fuld belastning. Hvis et spor overstiger 70°C, øges kobbervægten eller udvide sporet.
Spørgsmål 3: Hvad forårsager ujævnt lysudbytte eller flimren i plantelys-PCBA, og hvordan løser jeg det?
EN:Ujævnt lysudbytte og flimren er typisk forårsaget afstrømmisforhold mellem parallelle LED-strengeellerutilstrækkelig bulk kapacitans. Her er den diagnostiske sekvens:
Grundårsag 1 - Aktuel uoverensstemmelse i parallelle strenge (mest almindelig):
Når flere LED-strenge er forbundet parallelt med en enkelt konstantstrømdriver, får små forskelle i fremadspænding (Vf) én streng til at trække mere strøm end andre. Den varmeste streng trækker mest strøm, opvarmes yderligere (Vf falder med temperaturen) og trækker endnu mere strøm --- termisk løbsk.
Løsning:
- Brug enseparat konstantstrømdriver pr. streng(foretrukket til høj effekt)
- Eller tilføjebalancerende modstande(0,5-2Ω) i serie med hver streng for at udligne strøm
- Modstandseffekt: P = I² × R (f.eks. 1A² × 1Ω = 1W modstand)
Grundårsag 2 - Utilstrækkelig bulk-kapacitans ved driverudgang:
Pulse-width modulated (PWM) dæmpning skaber synlig flimmer, hvis udgangskapaciteten er for lille. LED-strømmen stiger og falder med hver PWM-cyklus.
PWM-frekvensMinimum Bulk Kapacitans Flikkersynlighed100-200 Hz1000µF+Synligt for de fleste mennesker500-1000 Hz470µFFlicker registreres af nogle1000-4000 Hz100µFGenerelt flimmerfrit>4000 Hzflimmer ikke påkrævet
Lave:Tilføj 100-470µF elektrolytisk kondensator over LED-udgangen plus 10µF keramisk kondensator til højfrekvensfiltrering.
Grundårsag 3 - Dårlige loddesamlinger på LED-forbindelser:
En revnet eller kold loddesamling på en LED-pude skaber intermitterende forbindelse. LED'en kan flimre, dæmpe eller helt svigte, når kortet opvarmes og afkøles.
Detektionsmetode:
- Bank forsigtigt på hver LED med et plastikværktøj, mens lyset kører
- Hvis der opstår flimren, skal loddesamlingen flyde tilbage
- For SMT LED'er, inspicer under forstørrelse for revner omkring puden
Grundårsag 4 - Utilstrækkelig sporbredde, der forårsager spændingsfald:
Lange, smalle spor på højeffektstrenge skaber spændingsfald. LED'erne i den fjerneste ende af sporet modtager mindre strøm end dem i nærheden af driveren.
Lave:
- Beregn spændingsfald: V_drop = I × R_trace
- For en 2A streng på en 100mil (2,54 mm) 1oz spor over 24 tommer: R ≈ 0,24Ω, V_drop ≈ 0,48V
- Det kan være acceptabelt. For V_drop >0,5V skal du øge sporbredden eller bruge 2 oz kobber
Hurtig validering:Mål spændingen ved den første LED og sidste LED i hver streng. Hvis forskellen overstiger 0,3 V, opgrader sporingsdesignet.
Produktionstestningstjekliste for plantning af lys PCBA
Før du godkender en plantelys PCBA til masseproduktion, skal du verificere disse fem tests:
| Prøve | Metode | Kriterier for bestået/ikke bestået |
|---|---|---|
| Spektralt output | Integrerende kugle eller spektrometer | Bølgelængdeafvigelse ≤±5nm fra målet |
| Termisk ydeevne | IR-kamera efter 1 time ved fuld belastning | Intet punkt >70°C; LED puder <60°C |
| Nuværende saldo | Mål strøm i hver parallel streng | Afvigelse mellem strenge <5 % |
| Fugtmodstand | 85 % RH ved 40°C i 48 timer, drevet | Ingen korrosion, ingen flimmer, ingen fejl |
| Levetidsbekræftelse (accelereret) | 85°C/85 % RH, 1000 timer (THB-test) | Lumenforringelse <10 % |
For kommercielle ordrer:Anmod om PPAP-dokumentation (Production Part Approval Process) inklusive termiske billeddannelsesrapporter og spektrale verifikationsdata.
Resumé: Pålidelig plantelys PCBA-tjekliste
Designelement Krav PCB-materialeAluminium MCPCB (1-9 W/m·K) for de fleste; FR4 kun til lav effekt (<30W) Kobbervægt 2 oz minimum for effektspor; 1 oz for signalThermal management9+ termiske vias pr. LED; TIM mellem PCBA og heatsink; overfladetemperatur <60°CSpektrumkontrolleret Rød (660nm), blå (450nm); forhold baseret på afgrøde; strømafvigelse <±2% DrivertopologiKonstant strøm pr. streng; separate driverkanaler til spektrumjustering FugtbeskyttelseKonform belægning (akryl eller silikone); ENIG overfladefinish; forseglede konnektorer Strømbalancering Separate drivere eller balanceringsmodstande til parallelle strenge Certificeringer RoHS, UL (til kommercielle armaturer) Test Spektral, termisk, strømbalance, fugtmodstand, THB accelereret aldring
En pålidelig plantelys PCBA kombinerer korrekt termisk styring (aluminium MCPCB, 2+ oz kobber, termiske vias), præcis spektrumkontrol (konstant strømdrev, bølgelængdeafvigelse ≤±5nm) og miljøbeskyttelse (konform belægning, forseglede stik). De mest almindelige feltfejl --- ujævnt lysudbytte, flimren og for tidlig LED-fejl --- spores til utilstrækkeligt termisk design eller strømmisforhold mellem parallelle strenge. Prioriter 2 oz kobber, separate konstantstrømsdrivere pr. kanal og termisk valideringstest for at opnå 50.000+ timers drift i kommercielle vækstmiljøer.
