LED-driver PCBA

Denne vejledning nedbryder de tekniske specifikationer, fremstillingsstandarder og applikationsspecifikke krav, du har brug for at kende.

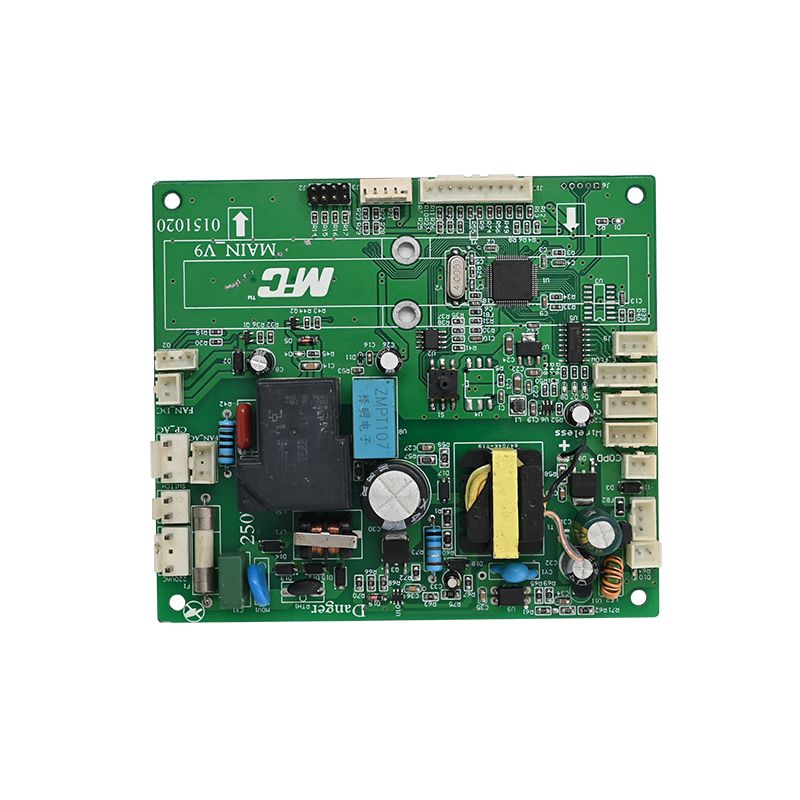

Hvad er en LED Driver PCBA?

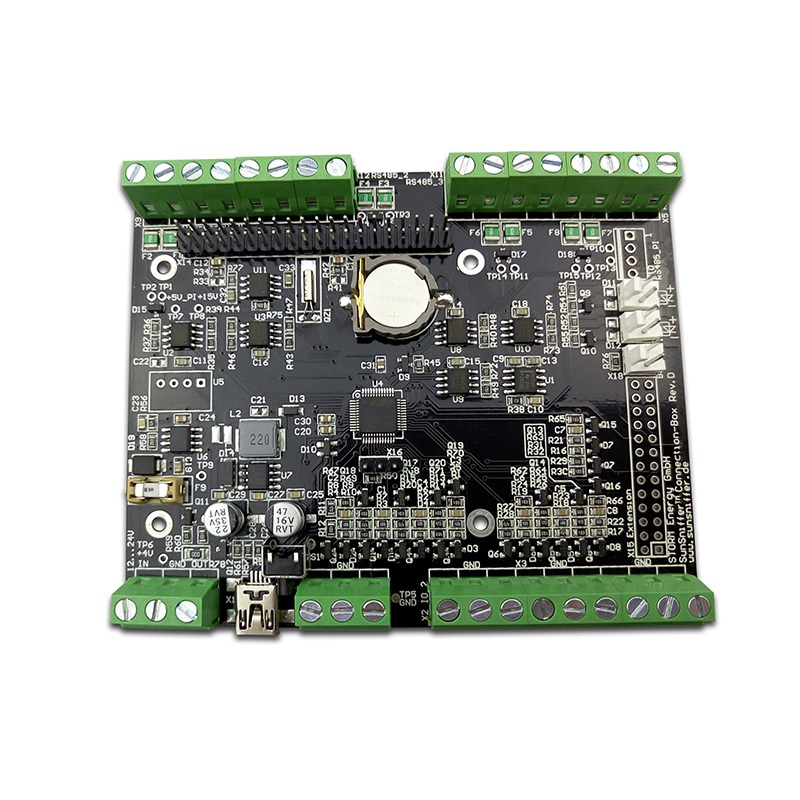

En LED driver PCBA er det komplette samlede print, der regulerer strøm til en LED lyskilde. I modsætning til standard PCB'er integrerer disse samlinger specifikke komponenter:

- Driver IC'er:Konstant strøm eller konstant spændingsregulatorer (f.eks. ON Semiconductor, TI, Nexperia).

- Transformatorer/induktorer:Til strømkonverteringstopologier som Flyback eller Boost.

- Køleplader og termiske vias:For at styre overgangstemperaturen for kritiske dele.

- Forbindelser:Til dæmpningsstyring (0-10V, PWM) og AC/DC-indgang.

Fordi LED'er kræver streng strømstyring for at forhindre termisk løbsk,PCBAdesign skal prioritere elektrisk isolering og varmeafledning.

Nøgle tekniske parametre (databladindsigt)

For at sikre, at din samling overholder industristandarder, skal du bekræfte disse parametre hos din producent. Baseret på nuværende IPC- og komponentstandarder er her de kritiske målinger.

Generelle specifikationer

Elektrisk og termisk ydeevne

Formfaktor note:Moderne kompakte designs bruger DFN-pakker (2x2 mm) for at spare op til 90 % af bordplads sammenlignet med ældre SOT223-pakker.

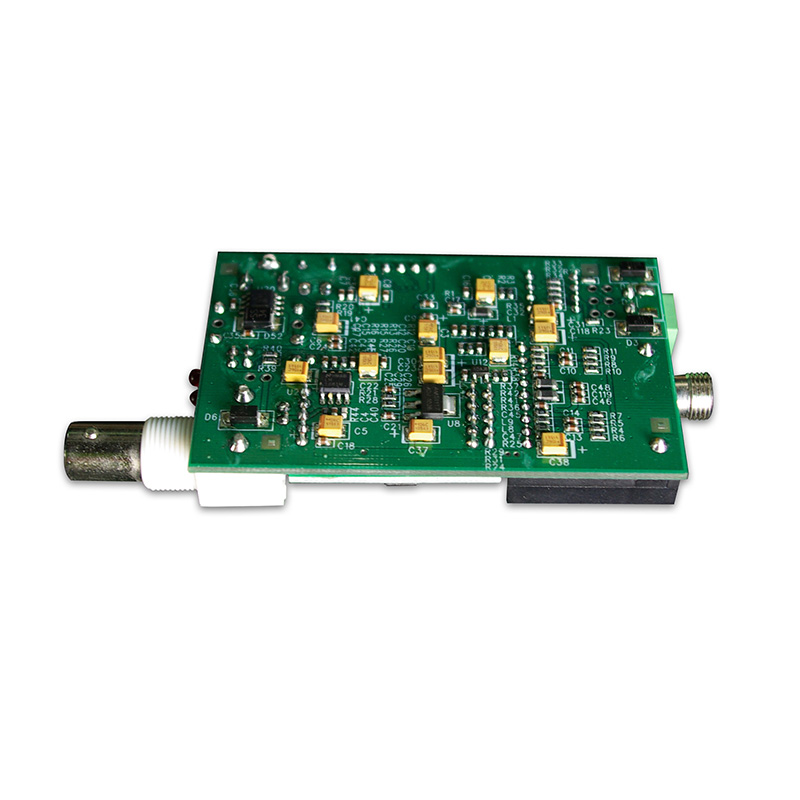

Design og montering: Top 4 tekniske fokuspunkter

At mødesSPISstandarder, er vi afhængige af verificerbare produktionsnotater og tekniske data fra den virkelige verden.

1. Termisk styringsstrategi

Varme er fjenden af ​​elektrolytiske kondensatorer og LED-matricer.

- Via placering:Brug arrays af termiske vias under IC-puden til at overføre varme til kobberjordplanet.

- Kobberhældning:Eksternt lag kobber tykkelse bør være2 oz (0,0026 in.) minimumfor stærkstrømsspor.

- Inspektion:Vridning og vridning af PCBA må ikke overstige0,0075 tommer pr. tommefor at sikre kontakt med kølepladen.

2. Komponentvalg for lang levetid

- Automotive karakterer:Til udvendig belysning, vælgAEC-Q101kvalificerede chauffører. Disse dele understøtter sidefugtige flanker (SWF), som giver mulighed for Automated Optical Inspection (AOI) af loddesamlinger --- et krav for nul-defekt fremstilling.

- Kondensatorer:Brug høj-rippel strømkondensatorer, der er normeret til minimum 105°C.

3. Loddebarhed og inspektion

- AOI-overholdelse:Blyfri pakker (DFN/QFN) uden sidebefugtelige flanker kræver kostbar røntgeninspektion. SWF-teknologi tillader standard AOI, hvilket reducerer montageomkostningerne betydeligt.

- Loddemaske registrering:Fejlregistrering bør holdes på ±0,004 in. max for at forhindre kobbereksponering.

4. Elektrisk sikkerhed (krybning og rydning)

- For AC-DC-drivere (off-line), sørg for tilstrækkelig afstand mellem højspændingsspor (nettet) og lavspændings sekundære sider.

- Brandbarhedsvurdering:Alle materialer skal opfyldeUL94V-0. Denne vurdering skal være fysisk markeret på loddesiden af ​​brættet.

Ansøgningsspecifikke krav

Forskellige sektorer pålægger forskellige belastninger på LED-driverens PCBA.

- Bilforlygter (ADB):Kræver højstrøms (8A+) drivere medEMC-overensstemmelse (CISPR 25 Klasse 5). Boardstørrelsen er ofte begrænset, hvilket nødvendiggør 4+ lags stakke.

- Industrielle høje bugter:Fokuserer på overspændingsbeskyttelse og brede indgangsspændingsområder (90-305V AC).

- Forbruger (LED-pærer):Omkostningsfølsomme, sædvanligvis enkeltlags aluminium PCB'er med lineære drivere.

Ofte stillede spørgsmål (FAQ)

Nedenfor er tre almindelige tekniske spørgsmål vedrLED-driver PCBAsourcing og debugging.

Q1: Hvorfor fejler min LED-driver-PCBA efter et par måneder, selvom komponenterne er helt nye?

EN:Grundårsagen er næsten altidtermisk stressellerdårlig lodning. Tjek følgende:

1. Junction temperatur:Har du målt Tc (case temp) af driver IC? En tommelfingerregel er, at for hver 10°C, der stiger over 85°C, halveres levetiden for en kondensator.

2. Kobber sult:Mange fejl opstår, fordi IC'ens termiske pude ikke er loddet korrekt. Ved hjælp afSidefugtbare flankerdesign giver mulighed for AOI-verifikation for at sikre, at den termiske pude er fuldt tilsluttet.

3. Materiale Tg:Standard FR4 (Tg 130°C) kan nedbrydes over tid, hvis driveren bliver varm. Opgrader tilTg 150°C+eller aluminium-kerne PCBA.

Q2: Hvordan verificerer jeg kvaliteten af ​​en prototype LED-driver PCBA før masseproduktion?

EN:Stol ikke på visuel inspektion alene. Du har brug for en tretrinsbekræftelsesproces:

1. Elektrisk test (flyvende sonde):100 % verifikation af netforbindelse er obligatorisk. Sørg for ingen kortslutninger mellem højspændings- og lavspændingsnet.

2. Termisk billedbehandling:Kør driveren ved fuld belastning i 1 time. Brug et termisk kamera til at kontrollere, om IC-husets temperatur matcher databladets specifikationer.

3. Loddeforbindelses mikrosektion:For DFN-pakker skal du tværsnitte en prøvesamling for at kontrollere for hulrum. Hulrummene bør ikke overstige 25 % af det samlede pudeareal.

Q3: Hvad gør "ENIG" overfladefinish for min LED-driver, og er det de ekstra omkostninger værd?

EN:ENIG (Electroless Nikkel Immersion Gold) er afgørende for højpålidelige LED-drivere.

- Hvorfor det er vigtigt:Standard HASL (Hot Air Solder Leveling) efterlader ujævne overflader. For LED-driver-IC'er med lille pitch (som QFN eller DFN) kræves planhed for korrekt lodning.

- "Guld" fordelen:Guld beskytter nikkellaget mod oxidation. Hvis nikkelen oxiderer, får du "black pad" syndrom, hvilket fører til loddeforbindelser, der ser godt ud, men revner under termisk cykling (almindelig i udendørs belysning).

- Dom:Til bil- eller udendørsbrug er ENIG ikke til forhandling. For engangsforbrugspærer er OSP eller HASL tilstrækkeligt.

Oversigt

En robustLED-driver PCBAdefineres ikke kun af den valgte IC, men afkobbervægt, termisk via strategi, ogoverfladefinish. Kræv altid IPC-6012 Klasse 2 eller Klasse 3 overensstemmelse, og prioriter sidebefugtelige flanker til kritiske bilapplikationer for at sikre AOI-verifikation.

Ved at overholde disse parametre --- verificeret gennem vores 20 års industritests --- sikrer du en driverlevetid, der matcher dit LED-array, typisk 50.000+ timers L70-ydelse.
