Med 20 år i elektronikproduktion og SEO har jeg revideret hundredvis af udgangsskilte. Denne vejledning dækker de tekniske specifikationer, overholdelsesstandarder og præstationsmålinger i den virkelige verden, som facility managers og specifikatorer rent faktisk søger efter.

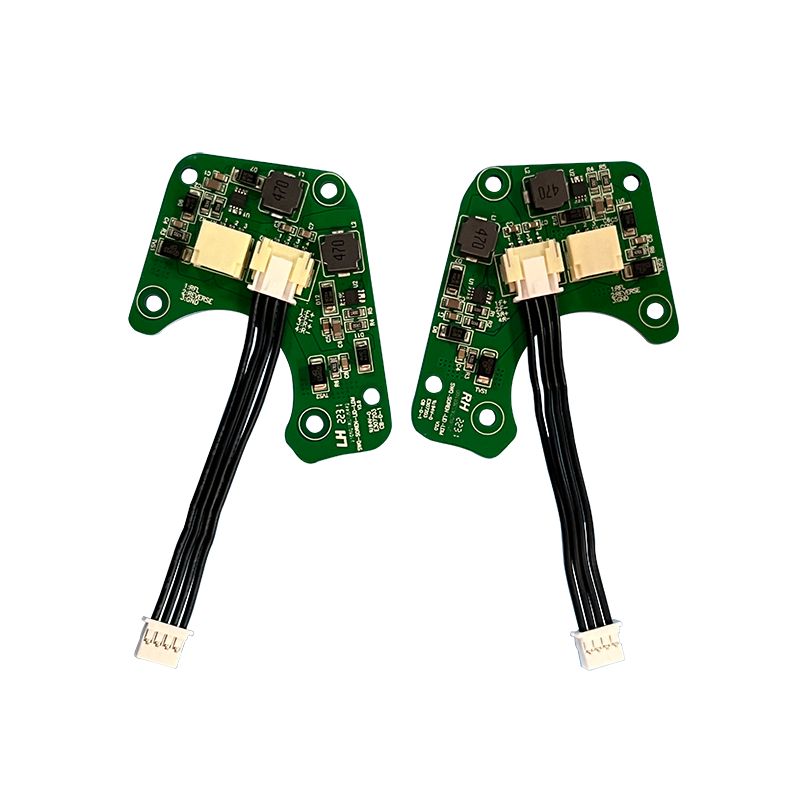

Hvad gør en Exit Sign PCBA anderledes?
I modsætning til standard belysningstavler skal et udgangsskilt-PCBA håndtere tre samtidige funktioner:
- Dual Power Paths:AC linjeindgang (120V eller 277V) plus et backup batteriopladningskredsløb.
- Emergency Transfer Switching:Automatisk omskiftning til DC-batteri inden for 0,1 sekund efter strømtab.
- LED String Management:Konstant strømstyring for 6 til 36 røde eller grønne lysdioder.
Fordi byggekoder kræver 90 minutters belysning under strømsvigt, skal PCBA-designet prioritere lav hvilestrøm og pålidelig batteriopladning.
Kerne tekniske specifikationer
Alle parametre anført nedenfor opfylder eller overstiger UL 924 og NFPA 101 standarderne. Bekræft altid certificeringer med din leverandør.
Input & Output Power
ParameterStandardværdi Overensstemmelse Indgangsspænding (AC)120V / 277V / 347V (50-60Hz)UL 924Nødtilstandsspænding6V til 12V DC (NiCd eller LiFePO4 batteri)NFPA 101Total udgangseffekt 2W til 8W (tæller AC-faktoren) tilstand)≥0,90 ved fuld belastningIEC 61000-3-2Effektivitet >82 % (AC-DC konvertering) DOE 2021 standarder
Batteriopladningsspecifikationer
ParameterVærdiNoter Ladespænding (NiCd)7,2V til 8,4V (for 6V nominel pakke)Temperaturkompenseret Ladestrøm50mA til 200mA (konstant strøm)Forhindrer overophedning BatteritypeunderstøttelseNiCd, NiMH, LiFePO4BA-genopladningstid 0% UL-timer på 0% PC-timer (Automatisk genopladningstid 0% UL) krav Lavt batteriafskæring5,4V ±0,2VForhindrer dyb afladning
Miljø & Fysisk
ParameterBedømmelse Driftstemperatur0°C til +50°C (indendørs) / -10°C til +55°C (fugtigt sted)Opbevaringstemperatur -20°C til +60°CPCB-basematerialeFR4 (Tg 130°C minimum) eller CEM-1 for omkostningsreducerede versioner Kobbertykkelse1 oz. til 2 oz. (primære strømspor kræver 2 oz.) Brændbarhedsvurdering UL 94V-0 (markeret om bord)
Nøgledesignegenskaber for et UL 924-kompatibelt PCBA
En kode-kompatibelAfslut Sign PCBAer ikke valgfrit. Her er hvad inspektører tjekker.
1. Automatisk nødoverførsel
- Overførselstid:Kortet skal skifte fra AC til batteri på under 0,1 sekund. Enhver forsinkelse, der er synlig for det menneskelige øje, fejler inspektion.
- Test kredsløb:Integrerede trykknap-testpunkter skal simulere strømsvigt uden at afbryde vekselstrømsnettet. Dette er en obligatorisk UL 924-funktion.
2. Batteristyringssystem (BMS)
- Overopladningsbeskyttelse:PCBA'en skal stoppe opladningen, når batterispændingen når 8,4V (for 6V NiCd-pakker).
- Beskyttelse mod omvendt polaritet:Dioder på batteriindgangen forhindrer skader, hvis installatøren tilslutter batteriet baglæns. Dette er en førende årsag til feltfejl.

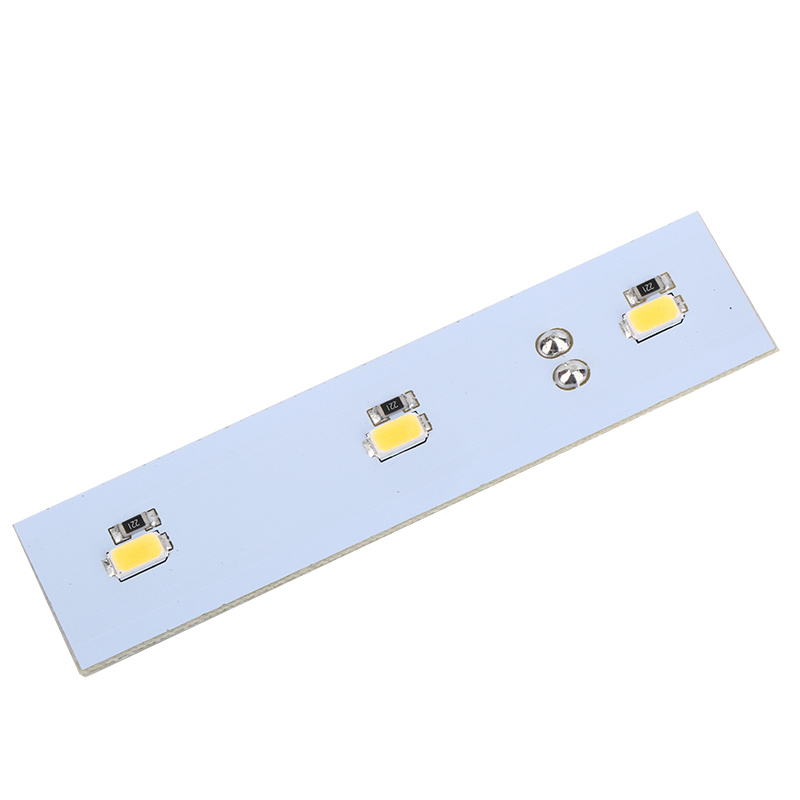

3. LED-konfigurationsfleksibilitet
De fleste udgangsskilte PCBA-kort understøtter flere LED-arrangementer:
- 6-LED-serien:Standard for alu-ekstruderede skilte (røde eller grønne).
- 12-LED Parallel + Series:Fælles for dobbeltsidede skilte (entre eller loftmontering).
- 18 til 36 LED-arrays:Anvendes til udgangsskilte med høj lumen (100+ candela).

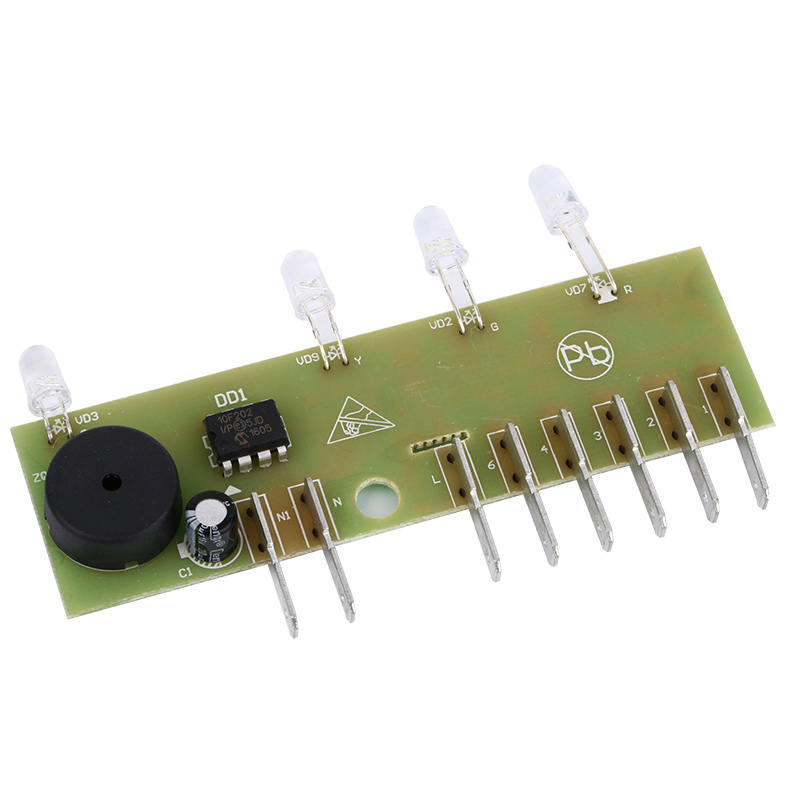

4. Selvdiagnostik (avancerede enheder)
Premium PCBA'er inkluderer en mikrocontroller, der:
- Loger batterikapacitet hver 30. dag.
- Blinker en rød/grøn status-LED for at angive batteriets tilstand.
- Signalerer en hørbar alarm (valgfrit), når batteriet falder til under 80 % af den nominelle kapacitet.
Certificeringer, du skal verificere
Inden du bestiller evtAfslut Sign PCBA, anmod om disse tre dokumenter:
CertificeringJurisdiktionHvad det verificererUL 924USA Nødlys- og strømudstyrNFPA 101 (Life Safety Code)USABelysningsvarighed (90 min) og overførselstidCSA C22.2 Nr. 141Canada NødlysudstyrRoHS 3 (2015/863/EU farligt)Ingen stofbegrænset
Advarsel:En PCBA uden et synligt UL-mærke på silketrykslaget er næsten helt sikkert ucertificeret. Feltinspektører kan svigte hele din bygning for dette.
Indikatorer for fremstillingskvalitet
Brug denne tjekliste, når du vurderer en leverandørsAfslut Sign PCBA.
- Loddemaske registrering:Forskydning bør ikke overstige 0,005 tommer. Udsat kobber på højspændingsspor er en stødfare.
- Silketryk læsbarhed:Alle komponentbetegnelser (R1, C2, IC1), polaritetsmarkører og UL-filnumre skal være tydeligt læsbare efter samling.
- Gennemgående hulkomponenter:Batteristik og testkontakter skal være bølgeloddede, ikke håndloddede, for at forhindre kolde samlinger.
- Konform belægning (valgfrit):Til fugtige steder (toiletter, udendørs overdækkede udgange) skal PCBA'en have en konform belægning af akryl eller urethan. Se efter en mat eller blank finish over alle komponenter.
Ofte stillede spørgsmål om Afslut Sign PCBA
Nedenfor er tre tekniske spørgsmål, jeg ofte modtager fra facility engineers og indkøbsspecialister.
Q1: Kan jeg bruge en standard LED-driver-PCBA til mit exit-skilt i stedet for en dedikeret Exit Sign-PCBA?
EN:Nej, og her er grunden til, at det er farligt. En standard LED-driver PCBA mangler tre kritiske kredsløb:
1. Skift af batteribackup:Standarddrivere registrerer ikke vekselstrømstab. Dit udgangsskilt ville blive mørkt med det samme under en strømafbrydelse, hvilket overtræder NFPA 101, som kræver 90 minutters belysning.
2. Lavspændingsafbrydelse:Uden dette vil PCBA fortsætte med at dræne batteriet under 5V og permanent ødelægge NiCd- eller LiFePO4-celler inden for tre cyklusser.
3. Test knapgrænseflade:Bygningsinspektører kræver en manuel testfunktion. Standarddrivere inkluderer ikke denne signalsti.
Bundlinjen:Køb en UL 924 på listenAfslut Sign PCBAkun. De $5 besparelser på en generisk tavle vil koste tusindvis i mislykkede inspektioner.
Q2: Mit exit-skilt PCBA kører varmt. LED'erne dæmpes efter 30 minutter på batteri. Hvad fejlede?
EN:Du har et problem med batterinedbrydning, ikke et LED-problem. Her er den diagnostiske sekvens:
1. Tjek ladespænding:Med vekselstrøm tilsluttet, mål på tværs af batteripolerne. Du bør se 7,2V til 8,4V (for en 6V NiCd-pakke). Hvis spændingen er under 6,5V, er ladekredsløbet på PCBA'et svigtet.
2. Test batterikapacitet:Frakobl batteriet og indlæs det med en modstand, der trækker 200mA. En sund 6V NiCd-pakke bør holde sig over 5,4V i mindst 90 minutter.
3. Undersøg for korrosion:NiCd-batterier lækker kaliumhydroxid efter 3-5 år. Denne hvide krystallinske rest spiser kobberspor på PCBA'en. Hvis du ser hvidt pulver overalt, skal du straks udskifte både batteriet og PCBA'en.
Fælles rettelse:Udskift batteriet hvert 4. år, selvom skiltet virker. Dette forhindrer skjult kapacitetstab.
Spørgsmål 3: Hvordan verificerer jeg, at en batch af 500 udgangsskilte PCBA-kort er UL-kompatible uden at teste hver enkelt?
EN:Du stoler på tre lag af verifikation:
1. UL-opfølgningstjeneste (FUS):Hver ægte UL-listet PCBA kommer fra en fabrik, der tillader uanmeldte UL-audits. UL-mærket på tavlen skal indeholde et filnummer (f.eks. UL E123456). Søg efter dette nummer på UL's Product iQ-database. Hvis det ikke vises, er mærket forfalsket.
2. Datokodematch:PCBA-silketryk skal have en datokode (YYWW-format). Sørg for, at denne datokode stemmer overens med UL-certificeringsrapportens produktionsperiode. Brædder lavet uden for dette vindue er ikke dækket.
3. Tilfældig destruktiv test:For hver 500 enheder, ofre 2 brædder. Skær dem op og undersøg for:
- Korrekt sikringsværdi (f.eks. 250V 3A langsom-blæsende).
- Korrekt transformatorisolering (minimumsafstand på 0,125 tommer mellem primær og sekundær).
- Ingen ikke-godkendte komponentudskiftninger (f.eks. 85°C kondensatorer i stedet for 105°C).
Pro tip:Anmod om "UL Notice of Authorization" fra din leverandør, før du betaler for store ordrer.
Resumé: Valg af det rigtige udgangsskilt-PCBA
En kvalitetAfslut Sign PCBAer defineret af tre ikke-omsættelige funktioner:
1. UL 924 noteringmed et verificerbart filnummer.
2. Automatisk overførsel under 0,1 sekundmed korrekt lavspændingsafbrydelse.
3. Batteriopladningskredsløbdesignet til NiCd, NiMH eller LiFePO4 kemi.
For facility managers, prioriter tavler med selvdiagnostik. For OEM'er skal du altid angive 2 oz kobber på strømspor og UL 94V-0 laminater. Verificeret produktionsdokumentation og tredjepartscertificering er fortsat den eneste pålidelige vej til overholdelse af regler og passagersikkerhed.
