Med 20 års erfaring inden for forbrugerelektronik og PCB-fremstilling, har jeg gennemgået tusindvis af loftslamper. Denne vejledning dækker materialevalg, termisk styring, drivertopologier og overholdelseskrav, der er specifikke for loftlys PCBA-design.

Hvad en loftslys PCBA skal gøre

En loftslampe PCBA (Printed Circuit Board Assembly) styrer og forsyner LED-lyskilden. I modsætning til et blottet PCB inkluderer et PCBA alle komponenter loddet på kortet --- LED'er, drivere, modstande, kondensatorer og stik.

Primære funktioner af en loftslampe PCBEN:

- AC-til-DC konvertering (hvis integreret driver):Konverterer 110-277V AC til lavspændings-DC til LED'er

- Konstant strømregulering:Opretholder en stabil LED-strøm trods indgangsspændingsudsving

- Termisk styring:Leder varme væk fra LED-forbindelser for at forhindre for tidlig fejl

- Dæmpningskontrol (valgfrit):Grænseflader med vægdæmpere (0-10V, TRIAC eller PWM)

Forskel fra bare PCB:Et blottet PCB har kobberspor og puder, men ingen komponenter. En PCBA er færdigmonteret og klar til at installere i lysarmaturen.

Kerne tekniske specifikationer

Indgangseffektparametre

ParameterStandardområde Højtydende områdeIndgangsspænding (AC)110-120V (US) eller 220-240V (EU)90-277V (universal)Indgangsfrekvens50/60 Hz50/60 HzPower Factor (PF)>0,70 (forbruger)>0.70 (forbruger)>0. (THD)<20%<15% (DLC-krav) Overspændingsbeskyttelse1 kV (grundlæggende) 2-4 kV (kommerciel)

Krav til effektfaktor og THD i henhold til Energy Star- og DLC-standarder.

LED-udgangsspecifikationer

ParameterLav effektMellem effektHøj effektTotal lumenoutput800-1500 lm (erstatter 60W glødelampe)1500-3000 lm3000-5000 lm+Antal lysdioder18-4848-100100-200+LED Strøm500-500 mA00-500 m-500 m-500 mattotal Power8-15W15-30W30-60W

Fysiske specifikationer

ParameterFR4 Standardaluminium MCPCBBoard ShapeRund, firkantet eller tilpassetRund, firkantet eller tilpasset Diameter (typisk rund)100mm til 300mm100mm til 300mmKobbervægt1 oz (signal), 2 oz (power)1-2 oz Lag Antal 2 lag (mest almindelige)1-2 lag.0rmal ledningsevne. W/m·K1-9 W/m·K

PCB materialevalg: FR4 vs. aluminium MCPCB

Valget mellem FR4 og aluminium MCPCB (Metal Core PCB) er den vigtigste beslutning i loftslys PCBA design.

Sammenligningstabel

Karakteristisk FR4 PCBAAluminium MCPCBTermisk ledningsevneDårlig (0,3-0,5 W/m·K)God til fremragende (1-9 W/m·K)VægtLetModeratOmkostninger (lavt volumen)LavereModerat (30-50 % højere end FR4)LED-levetid ved 150mA30.0000 timer-50.0000 timer + 50.000 B timer anvendelse Laveffekt (<12W), udskiftelig pæreMedium til højeffekt loftarmaturer

Beslutningsmatrix

Loftslyseffekt Anbefalet PCBA-materiale Årsag 5W-12W (lille forsænket montering)FR4 (2-lags) Lavere pris, acceptabel varme12W-25W (standardloft)Aluminium MCPCB (1-2 W/m·K) Termisk styring kritisk25W-50W (store paneler)Aluminum/Performance (K-5) LED overophedning50W+ (kommerciel)Premium aluminium (5-9 W/m·K) eller kobberkerne Obligatorisk for pålidelighed

Tommelfingerregel:Til loftslamper over 15W, brug aluminium MCPCB. FR4 vil forårsage for tidlig LED-fejl på grund af varmeopbygning.

Driver topologi til loftslys PCBA

Loftslys PCBA'er bruger to hoveddriverarkitekturer: integreret (komponenter på samme kort) eller fjernbetjening (separat driverkort).

Integreret vs. fjerndriver

AspectIntegrated Driver (COB eller lineær)Fjerndriver (separat board)DriverplaceringPå samme PCBA som LED'erSeparat kort, forbundet med ledningerTypisk effekt5W-25W15W-100W+Effektivitet80-88%85-93%FlimrenydeevneKan være dårlig med simpelt lineært kompatibilitetsfilter Kun) Bred (0-10V, TRIAC, DALI) Pris Lavere (enkelt kort) Højere (to plader) Bedst til omkostningsfølsomme, ikke-dæmpende armaturer Kommercielle, dæmpbare, højeffekt

Konstant strøm vs. konstant spænding

Drivertype Bedst til Fordele Ulemper Konstant strøm (CC) Direkte-drevne LED-strenge Enklere, færre komponenter LED-antal skal matche driverspænding Konstant spænding (CV) Modulære armaturer med flere kortStandard 12V/24V, let at udvide Kræver separate strømbegrænsende modstande

Anbefaling til loftslampe PCBEN:Brug konstantstrømsdrivertopologi til integrerede designs. Det giver stabil LED-strøm uden yderligere modstande.

Termisk styring til loftslys PCBA

Varme er den primære fjende af LEDs levetid. For hver 10°C reduktion i LED-forbindelsestemperatur fordobles levetiden.

Design af termisk sti

Den termiske vej for en loftslampe PCBA følger denne sekvens:

LED junction → LED termisk pude → PCBA kobber → dielektrisk lag (MCPCB) → aluminium base → armaturhus → rumluft

Det svageste led:Det dielektriske lag (isolering mellem kobberkredsløb og aluminiumsbase). Standard dielektrikum har 1-3 W/m·K ledningsevne. Premium dielektrikum når 5-9 W/m·K.

Designregler for LED-puder

DesignelementKrav Termiske vias under LED9-12 vias (0,3 mm diameter) pr. højeffekt LEDVia-fyld Fyldt og lukket (tillader lodning på toppen) KobberpudestørrelseMinimum 2x LED termisk pudestørrelseLoddedækning80-90% af termisk pudeareal (røntgeninspektion) Tomrumsarealtolerance 25Max%ximum pudetolerance

Termisk verifikation

Produktionstest:Efter montering køres loftslampen ved fuld effekt i 1 time. Mål temperaturen ved LED-puderne ved hjælp af et infrarødt kamera.

Temperatur (LED-pude) Grade Forventet levetid<50°CEfremragende70.000+ timer50-60°CGgod50.000-70.000 timer60-70°CAceptable30.000-50.000 timer>70°CFejlsrisiko<20.000 timer

PCB Layout Regler for Loftslys PCBA

Regel 1: Symmetrisk LED-placering

Placer LED'er jævnt over PCBA'en for at forhindre hot spots og sikre ensartet lysfordeling. Til runde loftslamper:

- Arranger LED'er i koncentriske cirkler

- Ens afstand mellem tilstødende lysdioder

- Hold ensartet afstand fra brættets kant

Regel 2: Korte højstrømsspor

Højstrømsspor (LED-strøm og jord) skal være så korte og brede som muligt. Beregn den nødvendige bredde:

For 2 oz kobber, 20°C temperaturstigning:

- Bredde (mils) = Strøm (Ampere) × 35

Eksempel: 300mA (0,3A) spor → 0,3 × 35 = 10,5 mils (0,27 mm) minimum

Tilføj 50 % sikkerhedsmargin:Brug 16 mils (0,4 mm) til 300mA spor.

Regel 3: Adskil AC og DC sektioner

Hvis PCBA indeholder en integreret AC-DC-konverter:

- Hold AC input (højspænding) ved den ene kant af kortet

- Oprethold 3 mm krybeafstand mellem AC- og lavspændings-DC-spor

- Brug en fysisk slot eller voldgrav i printkortet, hvis pladsen er knap

Regel 4: Kobber hæld til jorden

Brug en solid kobberhældning på det øverste lag (til MCPCB, kredsløbslaget) til LED-retur. Dette reducerer spændingsfaldet og forbedrer varmespredningen.

Regel 5: Daisy-Chain Power Distribution

For længere loftslamper (lineære eller rektangulære), rute strømspor som en central bus i stedet for at føde LED'er fra enden af den forrige streng.

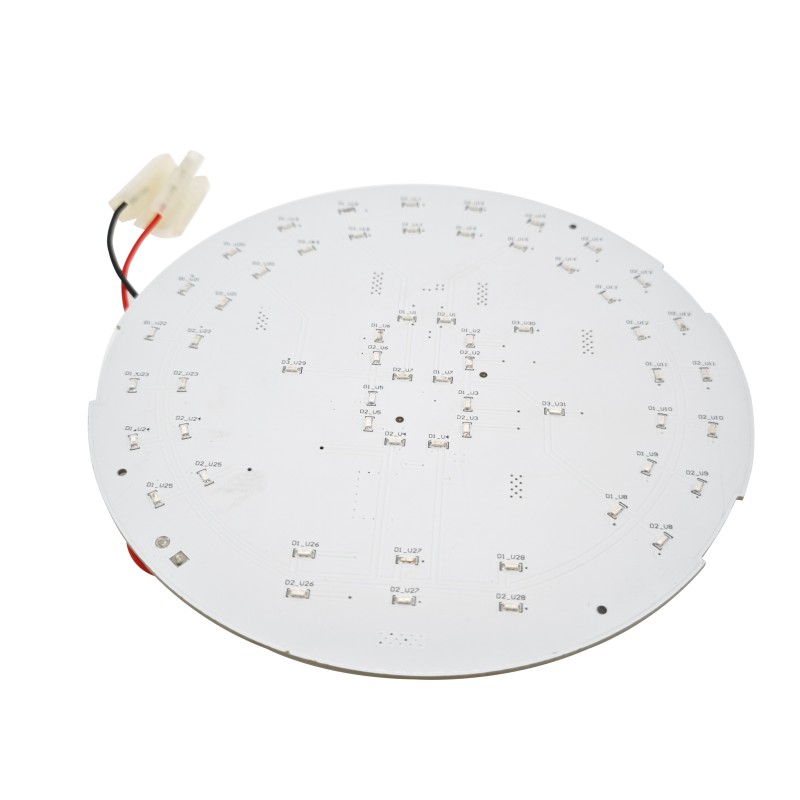

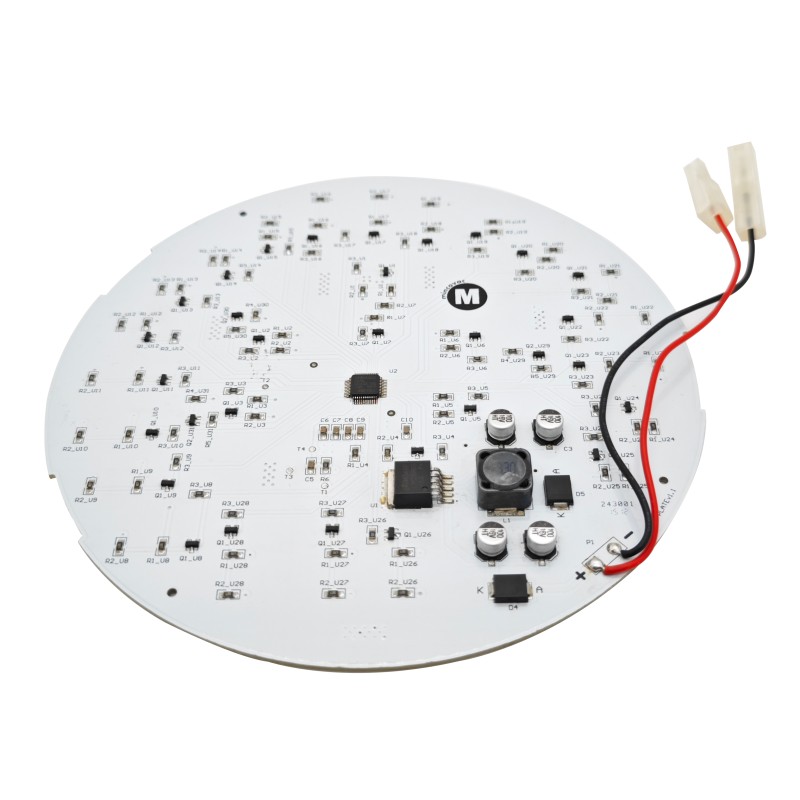

Loftslys PCBA-layouteksempel (rund)

En typisk rund loftslampe PCBA (150 mm diameter, 36 LED'er) har denne lagstabel:

LagFunktionKobber VægtTop (kredsløbslag)LED-puder, spor, driverkomponenter2 ozDielektrisk lagElektrisk isolering75-100 µmAluminiumsbaseVarmespredning og mekanisk støtte1,6mm tykkelse Bund (valgfri)Kun sekundære komponenter eller loddemaskeN/A

Overvejelser om flimmer og dæmpning

Årsager til flimmer

LED-flimmer opstår, når driverens udgangsstrøm har betydelige krusninger. Almindelige årsager:

- Utilstrækkelig udgangskapaciteti chaufføren

- Dårlig TRIAC-dæmperkompatibilitet(førende lysdæmpere med kapacitive belastninger)

- Lavfrekvent PWM-dæmpning(<1 kHz)

Flimmermålinger

MetriskGodAcceptabelDårligProcent flimmer (100Hz)<10%10-30%>30%Flimreindeks<0.10.1-0.3>0.3Flimrefrekvens>1 kHz100-1000 Hz<100 Hz

Flimmerreduktionsteknikker

TeknikEffektOmkostninger PåvirkningTilføj bulk output kondensator (100-470µF)Reducerer 100-120 Hz rippelLav ($0,10-0,30)Øg PWM dæmpningsfrekvensen til >4 kHz Eliminerer synlig flimmerIngen (firmware-ændring flyback-regulering) ($0,50-1,00)

Overholdelse og certificering

Nødvendige certificeringer efter marked

MarkedscertificeringskravUSAUL 1598 eller UL 8750Sikkerhed for LED-armaturerCanadaCSA C22.2 nr. 250.0Sikkerhed for belysningsarmaturerEUCE (inkluderer LVD, EMC, RoHS)Sikkerhed, emissioner, farlige stofferGlobalIEC 620 generel belysningseffektivitet EN 620 eller DLCRebate-berettigelse, brugskrav

Almindelige overensstemmelsestests

TestStandardKriteriaDielektrisk styrke (hipot)UL 87501500V AC i 1 minut, ingen nedbrudJordkontinuitet UL 8750<0,1Ω mellem jordterminal og eksponeret metalEMI (ført og udstrålet)FCC Part 15 (US) eller EN 55015 (EU)Under specificerede grænser THD9%, Stjerne00, THD90 > grænser. til kommerciel

Ofte stillede spørgsmål om loftslys PCBA

Q1: Kan jeg bruge den samme loftslampe PCBA til både 120V og 277V kommercielle applikationer?

EN:Nej, ikke uden en universel input-driver. Her er den tekniske opdeling:

En PCBA designet specifikt til 120V AC bruger komponenter, der er normeret til ca. 200V DC busspænding (efter ensretning). Ved 277V AC er den ensrettede DC-bus cirka 390V DC. Dette overstiger spændingen for standard 120V-klassificerede kondensatorer, MOSFET'er og dioder.

Krav til reduktion af komponentspænding:

Komponent120V-værdi 277V Nødvendig vurderingIndgangskondensator200V400-450VMOSFET250-300V500-600VREnsretterdioder200V400VCrygeafstand1,5mm3,0mm

Hvis du har brug for en enkelt PCBA til begge spændinger:

- Angiv enUniversal input drivernominel 90-277V AC

- Brug komponenter, der er klassificeret til minimum 400V DC bus

- Design PCB-krybning i 3 mm mellem AC-ledninger og lavspændingssektioner

- Forvent 10-20 % højere komponentomkostninger

Alternativ:Opret to PCBA-varianter --- en til 120V (lavere pris) og en til 277V (højere spændingsværdi). Dette er almindeligt i kommerciel belysningsfremstilling.

Spørgsmål 2: Hvordan sikrer jeg, at mit loftslys-PCBA fungerer korrekt med en TRIAC-vægdæmper?

EN:TRIAC-lysdæmperkompatibilitet er en almindelig udfordring for designere af PCBA-loftlamper. Her er den tekniske tilgang:

Problemet:TRIAC lysdæmpere er designet til glødepærer (resistive belastninger). LED'er præsenterer en reaktiv belastning, der kan få TRIAC'en til at tænde forkert, hvilket fører til flimren, blinkende eller manglende dæmpning under 30 %.

Løsning 1 - Udluftningsmodstand (passiv):
Tilføj en udluftningsmodstand (10-50 kΩ, 1-2W) over AC-indgangen. Dette trækker nok strøm (5-15 mA) til at holde TRIAC'en ledende under hver halvcyklus.

Resultat:Forbedrer low-end dæmpning (typisk 10-15 % minimum). Tilføjer 1-2W standbytab.

Løsning 2 - Aktivt udluftningskredsløb (foretrukket):
En aktiv bleeder (IC-styret) trækker kun strøm, når TRIAC'en ellers ville fejltænde. Effektivitetstab er tæt på nul.

Løsning 3 - Angiv TRIAC-dæmpningsdriver-IC:
Mange kommercielle LED-driver-IC'er inkluderer indbygget TRIAC-dæmpningsdetektion og udluftningskontrol. Eksempler omfatter:

- TI LM3447(TRIAC dæmpbar LED-driver)

- MPS MP4030(TRIAC dæmpende primærside regulator)

Testkrav:Valider dæmpningskompatibilitet med mindst 5 forskellige TRIAC-dæmpermodeller (Lutron, Leviton, Legrand). Lysdæmpere varierer betydeligt med hensyn til deres holdestrømskrav.

Feltfejl tegn:Hvis loftlyset flimrer eller blinker, når det dæmpes under 50 %, er udluftningskredsløbet utilstrækkeligt.

Spørgsmål 3: Hvad er de mest almindelige kvalitetsproblemer ved fremstilling af loftlys-PCBA?

EN:Baseret på tusindvis af produktionsinspektioner tegner disse fem defekter sig for over 80 % af kvalitetsproblemerne med loftlys-PCBA.

DefektFrekvens Rodårsag Detektionsmetode Omarbejdningsomkostninger LED-gravestengning1-5%Ujævnt loddepastavolumen på LED-puderAOIHøjt (LED'er beskadiget)Loddehulrum under LED'erAlmindeligFangste fluxgasser under reflowrøntgeninspektion Ingen (tomrum <25% acceptabelt)Omvendt polaritets- eller 2%FO-LED'er. (farve/markering)Meget høj (skrotplade)Koldloddesamlinger på driver IC1-3%Utilstrækkelig reflowtemperaturAOI eller manuel inspektionMellem (omarbejdelse muligt)Utilstrækkelig termisk pasta (MCPCB)5-10%Inkonsekvent påføringPull test eller termisk billeddannelseLav (tilføj pasta)

Forebyggelsesstrategier:

LED gravsten:

- Brug stencilåbninger, der er lidt større end LED-puderne (1:1,1-forhold)

- Sørg for, at reflow-profilen har 60-90 sekunders tid over liquidus (TAL)

LED'er med omvendt polaritet:

- Brug LED'er med tydelig polaritetsmærkning (anode/katode)

- Implementer automatiseret optisk inspektion (AOI) med polaritetskontrol

- Kør 100 % polaritetstest på flyvende sonde eller søm

Kolde loddesamlinger:

- Bekræft reflow-spidstemperatur (245-260°C for blyfri SAC305)

- Overvåg ovnprofil dagligt med en profiler (ikke kun én gang pr. batch)

Utilstrækkelig termisk pasta (MCPCB til heatsink):

- Brug stencil eller serigrafi til termisk pasta (ikke manuel påføring)

- Mål 0,3-0,5 mm pastatykkelse

- Bekræft dækning efter montering (termisk pasta skal presse kanterne lidt ud)

Kvalitetskontrol tjekliste for indgående loftslys PCBA inspektion:

InspektionselementMetode AcceptkriterierLED-polaritetVisuel eller AOI100% korrektLoddesamlinger (strømkomponenter)AOINingen brodannelse, ingen utilstrækkelig lodningLED hulrum røntgen (prøve 5-10%)<25% pr. pudeTermisk pastaVisuel (kanten kan klemmes ud på alle eller synlige punkter, der kan prøves ud af alle synlige punkter) bed-of-nails Åben/kort, LED fremadspændingskontrol

Kontrolliste til fremstilling af loftslys PCBA

Produktionstrin KravVerifikation PCB indgående inspektion Ingen skævhed, korrekt tykkelse, ENIG-finish synligVisuel måling og målingLoddepasta-udskrivning Stenciltykkelse 0,1-0,12 mm, åbningsjustering ±0,05 mmSPI (inspektion af loddepasta)Pluk-og-placering05mm-placeringA-placeringO5mm-placering ±0. 245-260°C, TAL 60-90 sekunder Profildata pr. batchTermisk pastapåføring 0,3-0,5 mm tykkelse, fuld dækningVægtkontrol + visuel Montering af kølelegemeEnsartet tryk, ingen spalte Specifikation af skruemomentElektrisk test Åben/kort, LED-polaritet, strømmålingAutomatisk testfikstur

Resumé: God kvalitet Loftslys PCBA tjekliste

Et loftslys PCBA af god kvalitet balancerer omkostninger, termisk ydeevne og overensstemmelse. For standard boligarmaturer (15-25W), opnår aluminium MCPCB med 2 oz kobber, konstant strømdriver og LED-pudetemperaturer under 60°C konsekvent 50.000+ timers levetid. Til kommercielle dæmpbare armaturer skal du tilføje TRIAC-kompatible driver-IC'er og udluftningskredsløb. De mest almindelige fabrikationsfejl --- LED-gravsten, omvendt polaritet og kolde samlinger --- kan forebygges med AOI-inspektion og kontrollerede reflow-profiler.

Designelement	Krav
PCB materiale	MCPCB i aluminium til >15W; FR4 acceptabel til <12W
Kobber vægt	2 oz for strømspor; 1 oz for signal
Termisk styring	9+ termiske vias pr. LED; LED-pudetemperatur <60°C ved fuld belastning
Driver topologi	Konstant strøm (integreret eller fjernbetjening)
Flimmer kontrol	Udgangskapacitans 100-470µF; PWM-dæmpning >4 kHz hvis brugt
Dæmpningskompatibilitet	Udluftningskredsløb til TRIAC; dedikeret dæmpende IC for de bedste resultater
Spændingsmærke	Komponenter klassificeret til maksimal indgangsspænding (120V eller 277V eller universal)
Certificeringer	UL eller CE baseret på målmarkedet; Energy Star til kommerciel
Produktionsinspektion	AOI (LED-polaritet, loddeforbindelser), røntgen (tomrum), elektrisk test
