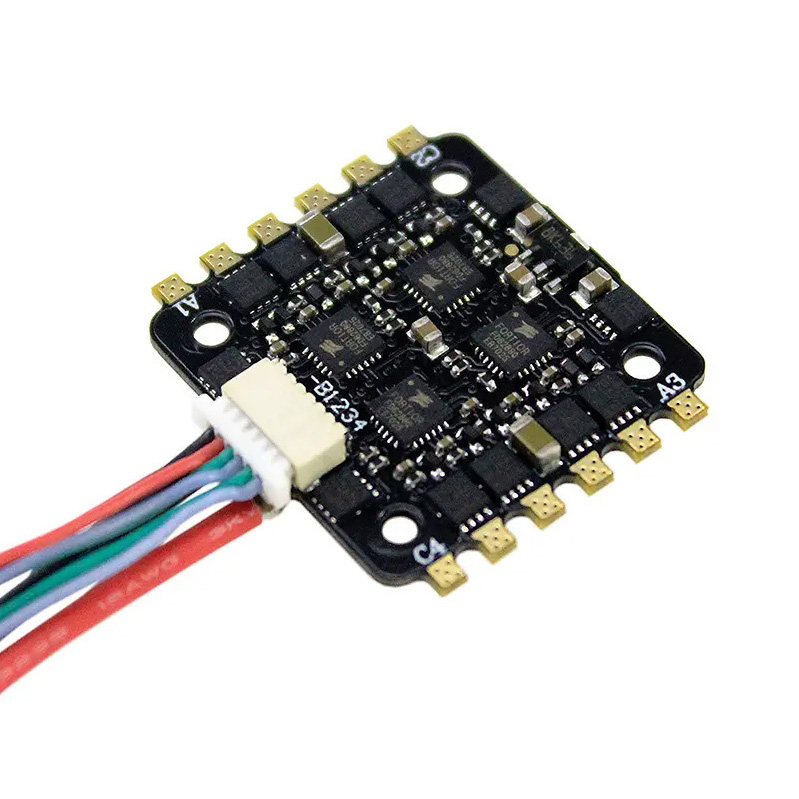

Flybelysning PCBA-design fungerer under strengere regler end nogen kommerciel eller industriel anvendelse. Boardet skal overleve ekstreme temperaturudsving, høje vibrationer, lynnedslag og 50.000+ timers serviceintervaller uden adgang til reparation.

Send forespørgsel

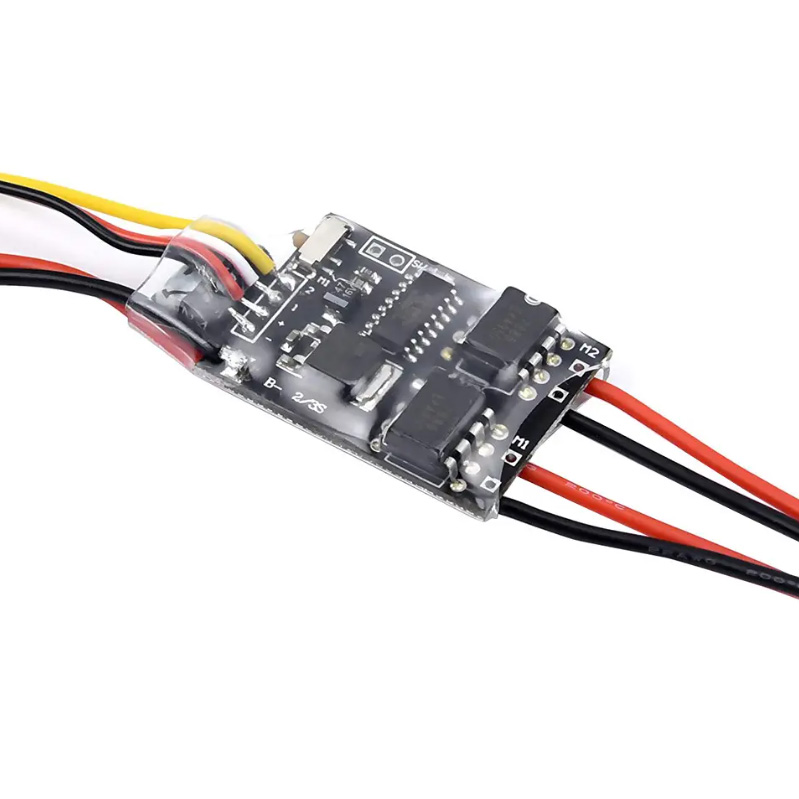

Produkt beskrivelse

Med 20 års erfaring i rumfartselektronik og fejlanalyse har jeg dokumenteret den specifikke designpraksis, der adskiller flyveværdige enheder fra jordet hardware. Denne vejledning dækker materialevalg, termisk styring, certificeringskrav og felttestede parametre for flybelysnings-PCBA.

Typer af flybelysningssystemer

Flybelysning falder i forskellige kategorier, hver med unikke PCBA-krav.

Belysningstype Funktion Driftstilstand Kritisk krav Navigationslys Positionsindikation (rød/grøn/hvid) Konstant tændtPlidelighed, farvenøjagtighedAnti-kollisionslys (Strobe)Blink med høj intensitetDobbelt stroboskopmønster Spidsstrømhåndtering, timingpræcisionBeacon LightsMotor-/luftblinkningMotor-/lufthjulsadvarsel Lys Banebelysning under landing On-demand høj effektEkstremt lumen output, varmeafledning Kabine/vindue LysPassager stemning, læsningDæmpbar, farvejusterbar EMI-overensstemmelse, jævn dæmpning

Kerne tekniske specifikationer

Miljøkrav

Parameter LuftfartøjsinteriørFlyfartøjets ydre (vinge/hale) Driftstemperatur -15°C til +70°C-55°C til +85°COpbevaringstemperatur -40°C til +85°C-55°C til +125°CHFugtighed0% til 95% ikke-kondenserende0% til 00% kondenserende Højde (0% til 00% kondenserende) max55.000 ft maxVibration (tilfældig)0,2g til 5g RMS5g til 15g RMS

Specifikationer for strømindgang

ParameterTypisk værdiNoterPrimæreffekt28V DC (nominelt)18V til 32V-område pr. MIL-STD-704AC Strøm (kabinesystemer)115V AC / 400HzFor fluorescerende-baserede systemer Strømkvalitetstolerance±10% konstant, ±20% transientSlådspændingsbeskyttelse påkrævet AF<1µ0retention BITE00

Materialevalg til flybelysning PCBA

Kernemateriale: Kulstofkomposit eller metalkerne?

Standard FR4 er sjældent acceptabel til flybelysning på grund af dårlig termisk ledningsevne og CTE-uoverensstemmelse med LED-komponenter.

Materiale Termisk ledningsevneCTE (ppm/°C)VægtAnvendelseFR40.3-0.5 W/m·K14-17Lys Kun signal/kontrolAluminium MCPCB1.5-3 W/m·K23-25MellemGenerel LED-belysningKobber MCPCB200-400 W/17-KH-kraft eksteriørt lys en 17-KH-kraft Stofkerne175-300 W/m·K (XY)4-6.5Meget letPremium-luftfart

Anbefaling til udvendig belysning:Brug carbon-stof kerne eller kobber MCPCB. CTE-matchen til LED-komponenter (6-7 ppm/°C) reducerer loddeforbindelsesforskydningsspændingen under termisk cykling fra -55°C til +85°C.

Valg af kobbervægt

Aktuel belastningIndvendig belysningUdvendig belysningSignalspor (<100mA)0,5 oz1 oz LED-strøm (500mA-2A)1 oz til 2 oz2 oz Strobe/Landing (5A-15A)Ikke relevant3 oz til 4 oz

Termisk styring til højeffektfly LED PCBA

Krav til termisk ledningsevne

MCPCB'er tilbyder cirka 10 gange den termiske ledningsevne af standard FR-4, hvilket betyder bedre varmeafledning, lysere lumenoutput og længere LED-levetid.

Tommelfingerregel:For hver 10°C reduktion i LED-forbindelsestemperatur fordobles komponentens levetid.

Specifikationer for dielektriske lag

ParameterStandard MCPCBHøj-performance Aerospace Dielektrisk materiale Epoxy med keramisk fyldstof Termisk ledende polyimid Termisk ledningsevne1-3 W/m·K5-10 W/m·KDielektrisk tykkelse50-100µm75-150µm Opdelingsspænding kV3-5-3 kV

Termisk Via-strategi for LED-puder

For hver højeffekt-LED på PCBA'en:

- Minimum 9 termiske vias(0,3 mm diameter) pr. LED-pude

- Fyldte og lukkede viaskræves for loddeevne

- Via mellemrum:1,0 mm til 1,2 mm gittermønster

- Ugyldig tolerance:Under 25 % pudeareal synligt på røntgen

Kredsløbstopologi og kontrolarkitektur

Udvendig lysstyring

Moderne fly udvendig belysning bruger programmerbare LED-drivere med uafhængig kanalkontrol.

Anbefalet arkitektur:

- I2C LED driver IC (f.eks. LP5562 eller lignende) med programmerbar sekvenshukommelse

- Ekstern MOSFET-trin til højstrøms LED-strenge

- FMU redundansstøtte via separate I2C-busser

Fordele ved programmerbare drivere:

- Lyssekvenser kører autonomt efter programmering

- Ingen FMU-indgreb påkrævet for normale blinkmønstre

- Yndefuld nedbrydning, hvis en FMU fejler

Indvendig kabinebelysning

LED-belysningssystemer til flykabiner anvender typisk individuelt adresserbare LED-mikrocontroller-par.

Funktion Krav KontrolprotokolPixeldata over seriel bus AdresseringHvert MCU-LED-par kan adresseres uafhængigt FarvekontrolRGB eller RGBW pr. armaturDatahastighed Tilstrækkelig til animationssekvenser Fejltilstand Enkelt LED-fejl påvirker ikke andre

Fleksibel PCBAbruges ofte til kabinebelysning for at tilpasse sig buede skrogoverflader.

Indbygget testudstyr (BITE)

Flybelysnings-PCBA'er skal omfatte selvdiagnostiske egenskaber.

Overvågede parametre:

- Indgangsspænding og frekvens (U_LINE, LINN_SYNC)

- Temperatur (T_AMBIENT)

- Lampe/LED-status (FILAMENT_DETECT for ældre systemer)

- Udgangsspænding og strøm

BITE svar:

- Log fejl til ikke-flygtig hukommelse

- Valgfrit: signalfejl via diskret udgang

- Fortsæt driften, hvis det er sikkert (yndefuld nedbrydning)

EMI og lynbeskyttelse

Krav til lynbeskyttelse

For udvendige vinge/baglygter:

BeskyttelseselementSpecifikationTVS-dioder Tovejs, klassificeret til lynbølgeformGnistgapsFor primært overspændingsstop Seriemodstand 10Ω til 100Ω på alle indgangsledninger Jord BondUL 467 nominel jordsko

EMI-reduktion

TeknikAnvendelseFerritperler Strømindgangsledninger Common Mode Chokes Til at skifte regulatorindgange Beskyttede kabler Mellem PCBA og fjerntliggende LED'er Kobber hæld jordplan Fast returvej, minimale sløjfer

Certificering og overholdelse

Nøglestandarder for flybelysning PCBA

StandardAnvendelse Krav DO-160Alt luftbårent udstyrMiljø- og EMI-testningMIL-STD-704Strømindgang 28V DC strømkvalitetMIL-P-55110 / IPC-6012PCB-kvalifikationKlasse 3/AerospaceFAA AC 150/5345-46Runway edge-Airing lighting 1Runway edgeAiring lighting belysningsstandarder

Kvalifikationsprøvekrav

TestDO-160 SectionPass-kriterierTemperatur-Højde4.0Drift ved 55.000 fod simuleretVibration8.0Ingen mekanisk eller elektrisk fejlFugtighed6.0Ingen korrosion eller isolationsnedbrud Lyninduceret22.0Ingen skade, ingen usikker tilstandVæskemodtagelighed, brændstofnedbrydning, osv.11.

Ofte stillede spørgsmål om flybelysning PCBA

Q1: Hvad er forskellen mellem aluminium-kerne og kobber-core PCBA til fly udvendig belysning?

EN:Valget mellem aluminium-kerne og kobber-core PCBA påvirker direkte termisk ydeevne, vægt og pålidelighed i udvendig flybelysning.

Aluminium MCPCB (metalkerne printkort):

- Termisk ledningsevne: 138-238 W/m·K

- Massefylde: 2,70 g/cm³ (letvægt)

- CTE: 23-25 ​​ppm/°C

- Omkostninger: 30-50% lavere end kobber

Kobber MCPCB:

- Termisk ledningsevne: 390-401 W/m·K (ca. dobbelt aluminium)

- Massefylde: 8,96 g/cm³ (3,3x tungere)

- CTE: 16-17 ppm/°C (bedre match til LED-komponenter ved 6-7 ppm/°C)

- Overlegen til ekstrem effekttæthed (>2 W/cm²)

Beslutningsmatrix for flyapplikationer:

Flyplacering KrafttæthedVibrationsniveau Anbefalet KerneKabinelæselys Lav (<0,5 W/cm²)LavAluminium MCPCBVingeinspektionslysMellem (1-2 W/cm²)HøjAluminium med forbedrede viasLandingslys (LED)Høj (>2 W/cm-colliy)Meget højKobbertiVerstercolliy (pulseret) HighCopper MCPCB

Til ekstreme miljøer:Carbon-cloth kerne PCB'er tilbyder XY termisk ledningsevne på 175-300 W/m·K med CTE på kun 4-6,5 ppm/°C, tæt matchende keramiske LED-pakker. Dette minimerer termisk stress under hurtige temperaturcyklusser fra -55°C til +85°C.

Spørgsmål 2: Hvordan designer jeg til den 400Hz AC-strøm, der findes i flykabinebelysningssystemer?

EN:Kabinebelysning i fly bruger ofte 115V AC ved 400Hz, ikke de 50/60Hz, der findes i bygninger. Dette skaber unikke designkrav.

400Hz designudfordringen:
Standard strømforsyninger designet til 50/60Hz vil overophedes eller svigte ved 400Hz på grund af kernetab i transformere og magnetiske komponenter.

Nødvendige PCBA-designtilpasninger:

Komponent50/60Hz Design400Hz DesignTransformerStandard siliciumstålHøjfrekvent ferrit eller tape-viklet kerneInputfiltreringStore elektrolytiske kondensatorer Mindre filmkondensatorerEnsretterStandarddioderHurtiggendannelsesdioderEMI-filtreringDesignet til 120Hz rippleDesignet for 800Hz ripple

Designcheckliste for 400Hz PCBEN:

1. Bekræft komponentfrekvensklassificeringer- Transformatorer og induktorer skal specificere 400Hz drift

2. Mål startstrøm- 400Hz systemer har ofte højere inrush end 50/60Hz designs

3. Test med flystyrke- Brug en 400Hz-kilde, ikke en bænkforsyning

4. Tjek synkronisering- Mange systemer kræver frekvenslåst dæmpning (f.eks. LINN-SYNC)

Q3: Hvad er de mest almindelige fejltilstande i flybelysnings-PCBA, og hvordan forhindrer jeg dem?

EN:Baseret på feltfejlsanalyse af Airbus og Boeing belysningsaggregater dominerer disse fem fejltilstande.

Fejltilstand 1: Transformatorfejl (tændings-/startkredsløb)

Forebyggelse:

- Angiv transformere med tilstrækkelig termisk margin

- Sørg for, at pottematerialet kan modstå -55°C til +125°C

- Test for korrekt sekundærspænding under belastning

Fejltilstand 2: MOSFET-nedbrud i koblingskredsløb

Forebyggelse:

- Brug MOSFET'er, der er klassificeret til mindst 2x driftsspænding

- Tilføj gate-modstande (10Ω til 100Ω) for at begrænse strømmen

- Inkluder snubber-kredsløb på tværs af switching noder

- Nedsat for temperatur (brug 150°C junction-klassificerede dele)

Fejltilstand 3: Induktorfejl i resonanskredsløb

Forebyggelse:

- Angiv induktorer med UL-klasse isolering

- Sørg for, at den nominelle strøm overstiger den maksimale driftsstrøm

- Tilføj termisk sikring i serie for kritiske kredsløb

Fejltilstand 4: Mikrocontroller nulstilles eller låses

Forebyggelse:

- Brug dedikeret spændingsovervåger IC (ikke RC-nulstilling)

- Bekræft nulstillingstidspunktet opfylder databladskravene

- Tilføj vagthund timer til brownout genopretning

Fejltilstand 5: Loddeledstræthed fra termisk cykling

Forebyggelse via PCBA-design:

- Brug CTE-matchede materialer- Kobberkerne (16-17 ppm/°C) er bedre end aluminium (23-25 ​​ppm/°C), når den er parret med keramiske LED'er (6-7 ppm/°C)

- Tilføj klæbende limning- Under store komponenter påføres epoxy- eller silikoneklæber

- Optimer pudens geometri- Brug afrivningspuder og større ringformede ringe på komponenter med gennemgående huller

- Overvej potting- Til udvendige samlinger dæmper pottemasse termisk-mekanisk belastning

Omfattende test:
Før flygodkendelse skal PCBA bestå DO-160 termisk cykling:

- Minimum 500 cyklusser for interiør

- 1000+ cyklusser til eksteriør

- Temperaturområde, der matcher det faktiske installationssted

Resumé: Planlægningstjekliste for flybelysning PCBA

DesignelementKravKernematerialeAluminium MCPCB til interiør; kobber eller kulstof til udvendig kobbervægt minimum 2 oz for strøm; 3-4 oz til stroboskop/landingslys Termisk ViasMinimum 9 pr. højeffekt LED, fyldt og lukket CTE MatchingCore CTE inden for 10 ppm/°C af LED-komponenter Strømindgang Overspændingsbeskyttelse til 28V DC; 400Hz-kompatibilitet til kabinesystemerBITESpændings-, strøm-, temperaturovervågning; fejllogningCertificeringDO-160 testet; IPC-6012 Klasse 3

En korrekt designet flybelysning PCBA fungerer kontinuerligt i mere end 50.000 flyvetimer uden vedligeholdelsesadgang. Kombinationen af ​​MCPCB termisk styring, programmerbare LED-drivere og DO-160 kvalifikationstest giver den pålidelighed, som luftfarten kræver.
