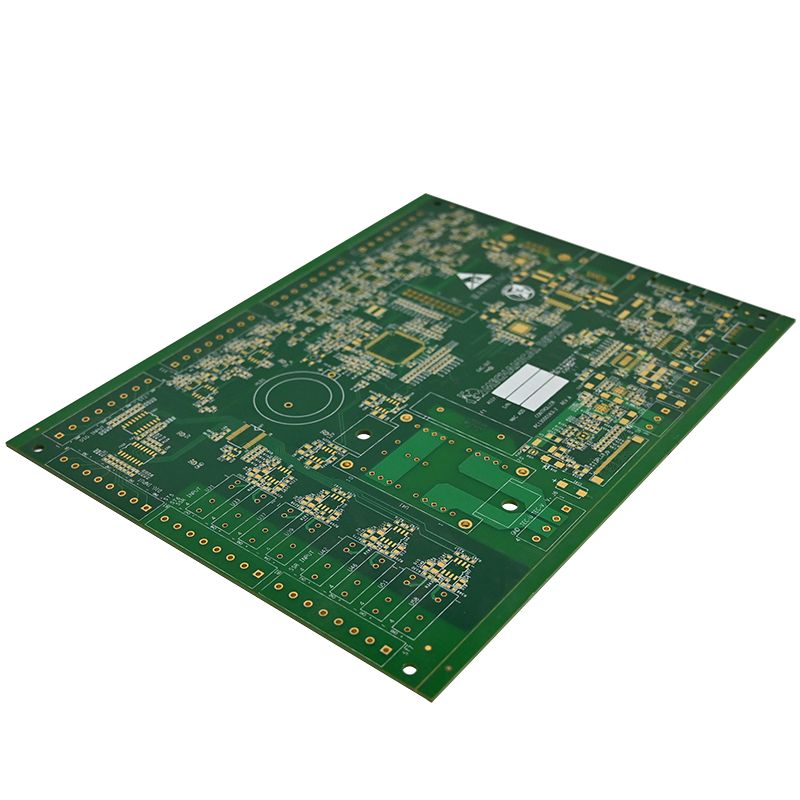

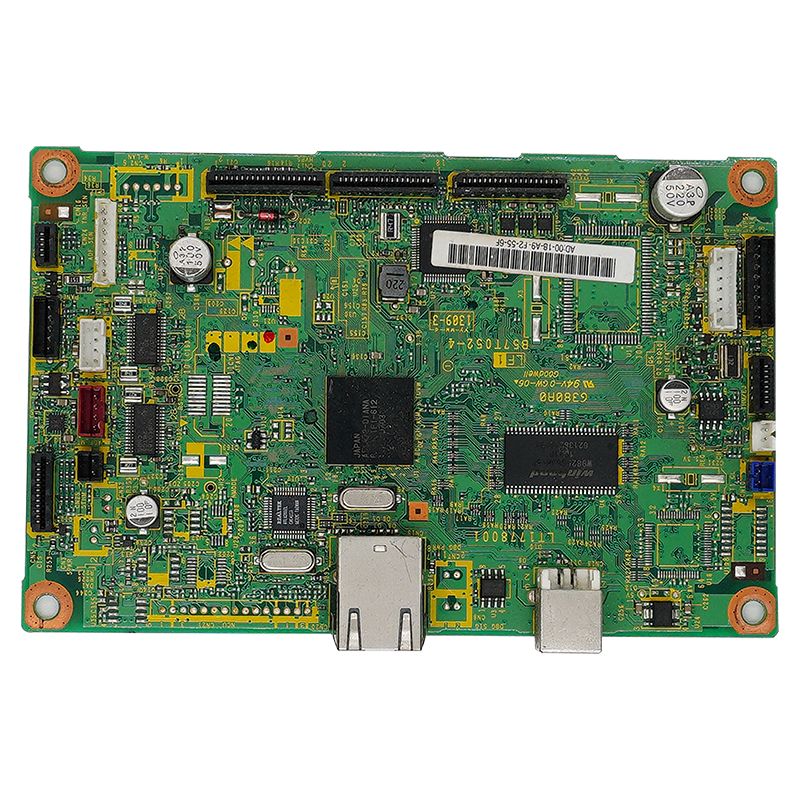

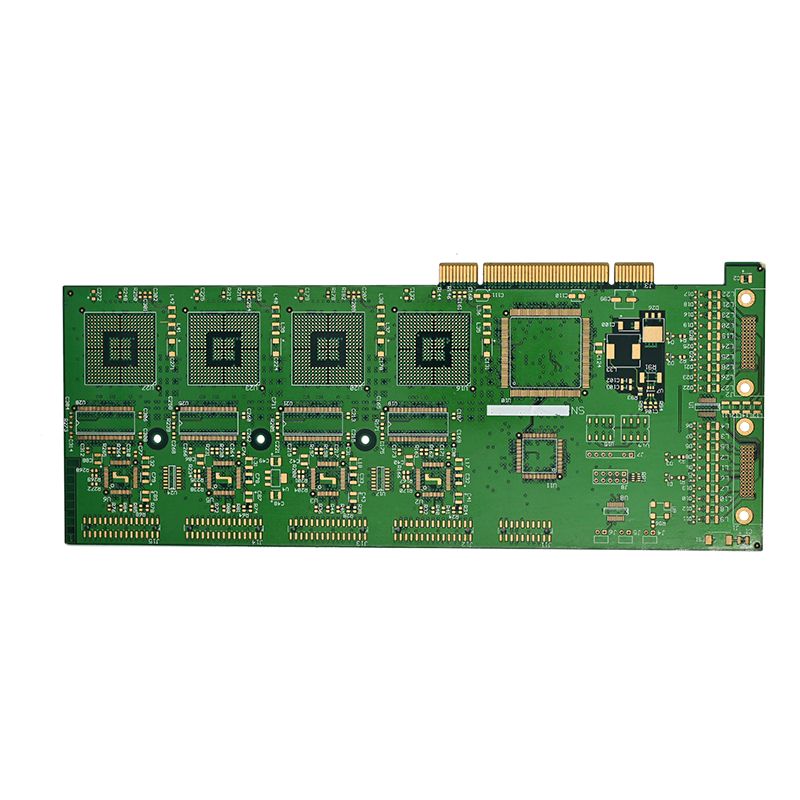

Lodderobot PCBA

Tekniske kerneegenskaber

1. Avanceret bevægelseskontrol

Invers kinematik-integration: Anvender D-H-parametermetoder til sømløs kortlægning mellem ledvariabler og sluteffektorpositioner.

Glat baneplanlægning: Avancerede interpolationsalgoritmer optimerer hastighedskurver og sikrer jævne overgange i korrugerede eller segmenterede svejsninger, mens singulariteter undgås.

Multi-Axis Collaboration: Understøtter synkroniseret kontrol af flere samlinger til komplekse svejsebaner med en kontrolnøjagtighedsfejl inden for ±0,05 mm.

2. Svejseprocestilpasning

Parameterjustering i realtid: Justerer dynamisk trådfremføringshastighed, strøm og spænding baseret på bue-feedback-signaler.

Segmenteret stioptimering: Speciel håndtering af overgangssektioner i bølgesvejsninger for at sikre perlekonsistens og samlingsintegritet.

3. Industriel-grade pålidelighed

Anti-interferensarkitektur: Specialiseret layout til at isolere højeffektsvejsestøj fra følsomme logiske kredsløb.

Kommunikationsprotokoller: Brugsklare grænseflader til EtherCAT-, Profinet- og PLC-integration.

Fremragende fremstilling

Sådan designes en lodderobot PCBA

Design af en højtydende lodderobot PCBA kræver omfattende overvejelser af flere dimensioner, fra planlægning af systemarkitektur til hardwarefremstilling, softwarekontrol og endelig verifikation. Det følgende beskriver de vigtigste designpunkter for at sikre, at produktet opfylder de skrappe krav i industrielle svejsescenarier.

1. Systemarkitektur og funktionsplanlægning

Lodderobot PCBA skal opnå problemfri integration af flere funktionelle moduler, der dækker bevægelseskontrol, svejsestrømstyring, sensorgrænseflader og kommunikationsmoduler, for at danne et stabilt og effektivt kontrolsystem.

Bevægelseskontrolsektion: Understøtter flerakset kollaborativ baneplanlægning (såsom 4-DOF-kontrol i kartesisk koordinatsystem) og konverterer svejsebrænderens sluteffektorbane til ledvinkelkommandoer gennem invers kinematikalgoritme, hvilket sikrer præcisionen af ​​svejsebanen.

Svejseprocessektion: Den kan justere svejseparametre i realtid i henhold til forskellige svejsematerialer og samlingstyper. For eksempel i bølgesvejsninger anvendes segmenteret kontrol (såsom overgangssektioner, der forbinder lige sektioner) for at undgå svejsefejl og sikre svejsestabilitet.

Kommunikationsgrænseflade: Reserverer kommunikationsgrænseflader i industriel kvalitet, såsom EtherCAT eller Profinet, som kan realisere effektiv datainteraktion med øvre computere eller PLC'er, hvilket letter integreret kontrol af hele produktionslinjen.

2. Hardware Design og PCBA Manufacturing

Med PCBA som kernen overholder hardwaredesignet principperne om høj pålidelighed, stærk anti-interferens og høj præcision og kontrollerer strengt hvert led i fremstillingsprocessen for at sikre produktkvalitet.

PCB-designfase: Udfør rationalitetsverifikation af kredsløbslayout gennem simuleringsteknologi, med fokus på styring af kredsløbsnøjagtighed (fejl inden for ±0,05 mm) og interlayer-forbindelsespålidelighed for at undgå signalinterferens.

Komponentvalg: Nøglekomponenter (såsom mikrocontrollere, powerdriver-chips) anvender alle produkter i industrikvalitet og gennemgår streng leverandørscreening og indgående materialeinspektion for at sikre stabil drift i barske industrielle miljøer.

Fremstillingsproces: Hele processen inkluderer materialeforberedelse (dimensionsfejl inden for ±0,1 mm), laserboring (mikrohulsnøjagtighed under 0,2 mm), kobberbelægning, fotokemisk ætsning, loddemaskeudskrivning osv., for at sikre kredsløbsintegritet og miljøtilpasning.

Loddeproces: Kombiner SMT-placering (såsom højpræcisions 0402/0201 emballerede komponenter) med DIP-indsættelse (for højeffektenheder), og brug reflow-lodning og bølgeloddeteknologier for at sikre pålideligheden af ​​komponentforbindelsen; fjern endelig restflux gennem rengøringsprocessen for at forbedre produktstabiliteten.

3. Softwarekontrol og algoritmeimplementering

Softwaresystemet til lodderobot PCBA realiserer dyb integration af bevægelseskontrol og svejseproces og bruger højtydende algoritmer til at sikre svejsepræcision og effektivitet.

Løsning til omvendt kinematik: Brug D-H-parametermetoden til at etablere kortlægningsforholdet mellem ledvariabler og sluteffektorposition, og bearbejd svejsevejen i segmenter (såsom overgangssegmenter og lige segmenter af korrugerede svejsninger) for at sikre kontinuitet og jævn bevægelse.

Baneplanlægningsalgoritme: Generer glatte ledbevægelsesbaner, undgå enkeltstående punkter i bevægelsesprocessen, og optimer hastighedskurven gennem interpolationsalgoritme for at reducere svejsefejl forårsaget af bevægelsesmutation.

Parameterjustering i realtid: Baseret på feedbacksignaler (såsom lysbuespænding, strømbølgeform), juster trådfremføringshastigheden og svejsestrømmen dynamisk for at tilpasse sig ændringer i svejseforholdene og sikre ensartet svejsekvalitet.

Om UNIXPLORE: Din pålidelige PCBA-partner

Vores historie

Etableret i 2011, Unixplore Electronics Co., Ltd har fokuseret på at levere totalentreprise elektroniske fremstillingstjenester, der dækker PCB & PCBA design og fabrikation, indkøb af dele, SMT & DIP montage, programmering, funktionstest, konform belægning, kassebygning, ledningsnet & kabelmontage, vores færdige produkter er brugt i hjemmet i hjemmet osv. apparater, bilindustrien, sikkerhedssystemer, forbrugerelektronik, industriel kontrol, medicinsk udstyr, sundhedspleje, smart home, militær, luftfart og andre områder.

Ansøgningsfelter

Husholdningsapparater · Industriel kontrol · Bil · Forbrugerelektronik · Medicinsk udstyr · Sikkerhedssystem · Sundhedspleje · LED-belysning

Vores fabriksstyrke

Produktionskapacitet: Årlig produktionskapacitet på mere end 1.500.000 PCBA'er og 150.000 sæt færdige produktsamlinger, som kan opfylde behovene for både store batch- og småbatchordrer.

Samarbejdskoncept: Forpligtet til at etablere langsigtede konstruktive samarbejdsrelationer med globale kunder, med fokus på kvalitetsforbedring og omkostningsoptimering, og overholde princippet om "bedste kvalitet, hurtigere levering, lavere omkostninger, ingen risici".

Ordrefleksibilitet: Accepter små mængdeordrer, ingen MOQ-begrænsning og understøtter fuldt ud kundetilpassede behov.

Vores certifikat

Vores drift er blevet certificeret af ISO 9001:2015 og IPC-610E-standarden, strengt implementeret internationalt kvalitetsstyringssystem for at sikre, at hvert produkt lever op til højkvalitetsstandarder.

Produktionsudstyr

Vi har en selvstændig fabrik på mere end 3.000 kvadratmeter, udstyret med professionelt produktions- og testudstyr til at yde stærk støtte til produktkvalitet:

R&D Team: 20 professionelle R&D-ingeniører, der yder teknisk support til tilpasset design og produktoptimering.

Produktionslinjer: 6 SMT produktionslinjer, 4 DIP samlebånd, 2 færdige produkt samlebånd, der realiserer effektiv og automatiseret produktion.

Testudstyr: 2 ældningstestrum, 2 testrum med høj og lav temperatur og en række avancerede testinstrumenter, som kan udføre forskellige stabilitets-, pålideligheds- og funktionstests på PCBA.

Nøgleudstyr: Yamaha SMT-maskine med høj hastighed, 10-temperaturzone-reflow-loddemaskine, 9-temperaturzone-reflow-loddemaskine osv., der sikrer præcision og effektivitet i produktionen.

Invitation til samarbejde

Vi hilser dine ODM/OEM PCBA og færdige elektroniske produktordrer velkommen. Uanset om du har skræddersyede elektroniske montageprojekter eller har brug for professionel PCBA-produktion, er du velkommen til at kontakte os i dag, og vi vil give dig højkvalitets, effektive og omkostningseffektive løsninger.
