Hvad er Nitrogen Reflow Lodning, og hvorfor overveje det?
Nitrogentilbagestrømning erstatter standardluft i ovnen med 99,9 % ren N₂. Fraværet af oxygen forhindrer oxiddannelse på loddepasta og komponentledninger.
Processammenligning
ParameterStandard Air ReflowNitrogen Reflow (N₂)ForskelOxygenniveau20,9%< 1000 ppm (0,1%)200× mindre O₂Befugtningsvinkel25--35°10--15°2× bedre befugtningVoiding i termiske puder15--20% areal 50--i-pille-reduktion defekter0,5--2%< 0,05%10× færreLoddekuglerSynligtIngenRenere plader

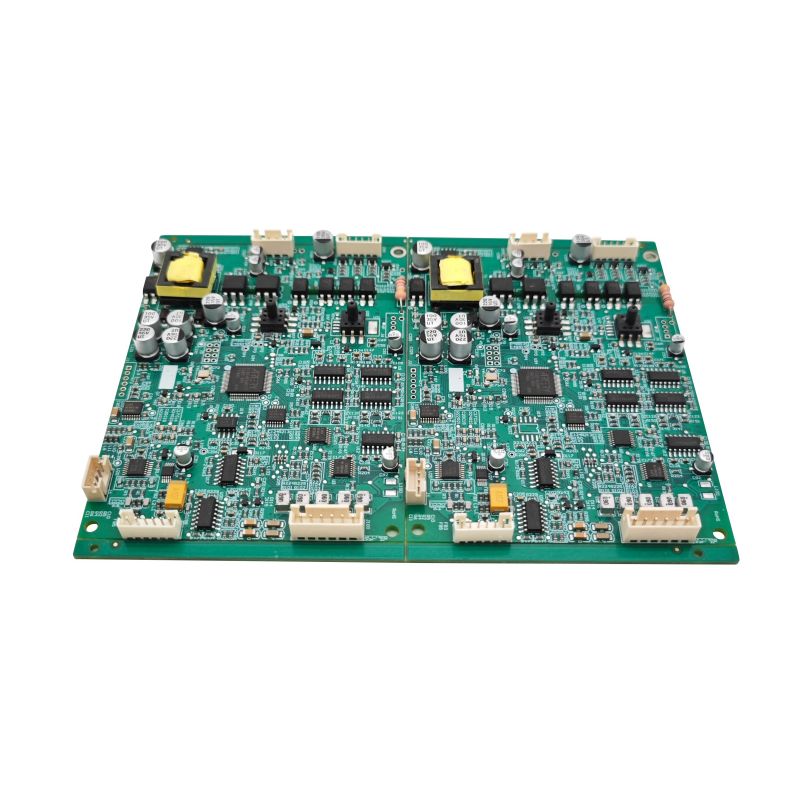

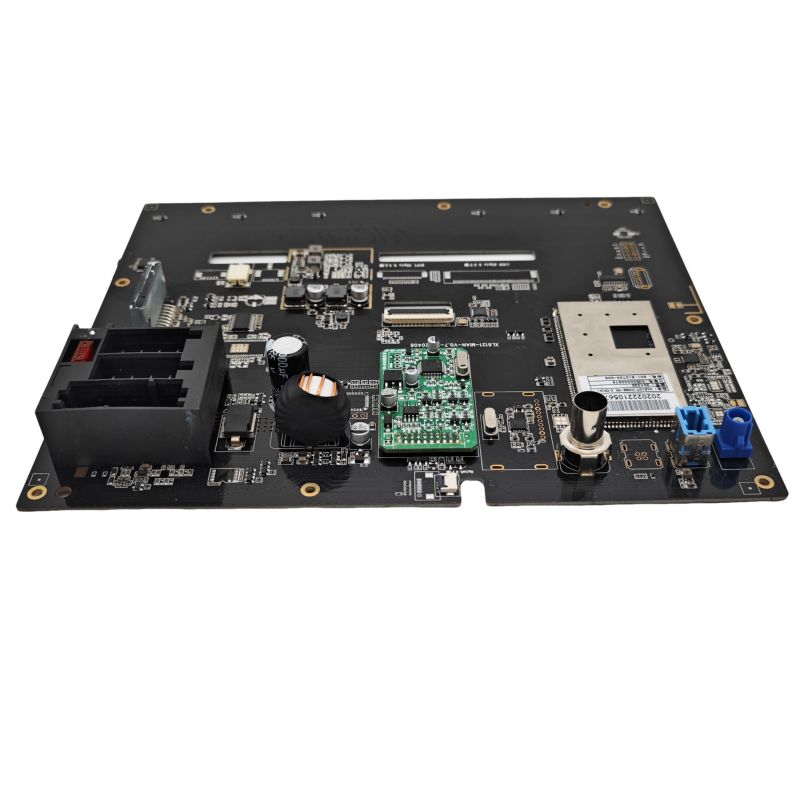

Oxidationsproblemet på industrirobot-PCBA
Industriel robot PCBA bruger ofte store termiske puder (eksponeret kobber) under MOSFET'er, gate-drivere og strømstyrings-IC'er. Disse puder oxiderer hurtigt i lufttilbagestrømning, hvilket forhindrer loddemetal i at blive helt fugtet. Resultatet er hulrum, der fanger varme og forårsager feltfejl efter 1000+ driftstimer.
Hvor nitrogentilbagestrømning giver klar værdi
Ikke alle industrirobot-PCBA har lige stor fordel. Nitrogen giver mening i specifikke scenarier.
Store kobberområder og tunge komponenter
Board Feature Air Reflow RisikoNitrogen Fordel10×10 mm termisk pude> 30 % hulrum, hot spots< 8 % hulrum, ensartet 20+ lags plade (tyk) Ujævn opvarmning på tværs af lag Bedre varmeoverførsel via befugtningStore stik (40+ ben) Hoved-i-pude defekter under kørsel af robotter 100 % modul lang konstruktion IGBT modul iblødsætning Rene overflader
Data fra den virkelige verden: I en seks-akset robotcontroller PCBA med 12 power MOSFET'er på et enkelt kort reducerede nitrogentilbagestrømning feltafkast fra 3,2 % til 0,4 % over 24 måneder. Den primære fejltilstand – hulrum i termiske puder, der forårsager overophedning – faldt med 87 %.
Lavspænding, højstrømsspor
Industriel robot PCBA til servodrev bærer 30--80A på indvendige lag. Hulrum under strømfølende modstande (0,5 mΩ, 2512 pakke) skaber modstandsvariationer, der ødelægger drejningsmomentaflæsninger.
Current Sense Component Air Reflow Variation Nitrogen Reflow Variation4-terminal shunt (2512)±8% på grund af tømning±1,5%Sense modstand temperaturstigning15°C5°CCalibration drift efter 500 cyklusser12%2%
Hvor nitrogentilbagestrømning er unødvendig
Nitrogen øger omkostningerne (ovnmodifikation + gasforbrug = $0,08--0,12 pr. PCBA). Brug det ikke til disse tilfælde.
Små brædder med lav termisk masse
ScenarieNitrogen er ikke nødvendig Enkeltsidet, < 50 komponenter Lufttilbagestrømning producerer < 8 % hulrumAlle små pakker (0402, QFN 3×3)Ingen store termiske puder Blyfri SAC305 uden følsomme deleStandard flux håndterer lufttilbagestrømningLavvolumen prototyping print (
Boards, der bruger højaktivitetsflux
Nogle ikke-rene fluxer (f.eks. Senju M705-GRN360-K2-V) indeholder aktivatorer, der virker effektivt i luft op til 240°C. Nitrogen tilføjer ingen målbar fordel. Tjek fluxdatabladet for iltfølsomhed.
Implementeringsparametre for industrirobot PCBA
Hvis du beslutter dig for at bruge nitrogen, skal du anvende disse specifikke indstillinger.
Ovnprofil under nitrogen
ZoneTemperatureTimeO₂ MålForvarme150--180°C60--90 sek< 5000 ppmIblødsætning180--210°C60--90 sek< 2000 ppmReflow peak (SAC305)240--250°C30--60 sek. rampe --- Intet krav
Kritisk: Hold O₂ under 1000 ppm under genstrømningspeak. Over 1500 ppm forsvinder fordelen - tomrum vender tilbage til lufttilbagestrømningsniveauer.
Nitrogenstrømningshastighed og renhed
ParameterAnbefalingRenhed99,9% minimum (3,0 grade)Dugpunkt-40°C eller lavere Flowhastighed15--25 m³/time (typisk 6-zone ovn)
Omkostningsestimat: For en typisk industrirobot PCBA på 100×150 mm tilføjer nitrogen $0,10 pr. plade ved 10.000 volumen. Ved 100.000 volumen falder omkostningerne til $0,04 pr.
Test for at validere nitrogenfordel
Før du forpligter dig til nitrogen til din industrirobot PCBA, skal du køre disse to tests.
Sletningssammenligning (røntgen)
1. Reflow 20 plader i luft, 20 plader i nitrogen
2. Røntgen hver tavle ved 0° og 45° hældning
3. Mål det tomme område under den største termiske pude (f.eks. motordriver-IC)
4. Bestå kriterium for nitrogen begrundelse: Reduktion af hulrum > 50 % sammenlignet med luft
Tværsnits- og forskydningstest
TestAir Reflow Result Nitrogen TargetIMC tykkelse (intermetallisk)1--3 µm ujævn2--4 µm ensartet Hulrumsdiameter> 200 µm almindelig< 100 µm sjælden Kugleforskydningsstyrke (0,5 mm BGA)800--1000 gf1100--1300
FAQ -- Almindelige spørgsmål om nitrogentilbagestrømning til industrirobot-PCBA
Spørgsmål 1: Forbedrer nitrogentilbagestrømning loddeforbindelsens pålidelighed for industrirobot PCBA udsat for vibrationer?
EN:Ja, men kun for specifikke fejlmekanismer. Industrirobotter oplever 5--50 grms vibrationer fra servomotorer og gearkasser. To vibrationsrelaterede fejl forbedres med nitrogen:
Kirkendall voiding-- I lufttilbagestrømning er kobber-tin intermetallisk (IMC) vækst uregelmæssig, hvilket skaber mikroskopiske hulrum ved grænsefladen. Under vibration smelter disse hulrum sammen og revner efter 5000--10.000 timer. Nitrogentilbagestrømning producerer ensartet IMC (Cu₆Sn₅-lag) uden hulrum. Vibrationstest (20 grms, 10--2000 Hz, 100 timer) viser, at nitrogenled overlever 3x længere.
Loddetræthed nær tunge komponenter-- Store transformere (15×15 mm) på industrirobot PCBA oplever differentiel termisk udvidelse under robotopvarmning (25°C til 85°C). Ved lufttilbagestrømning koncentreres hulrum under komponenthjørner, hvor belastningen er størst. Disse hulrum fungerer som revneinitieringssteder. Med nitrogen fordeler fuger uden hulrum stress jævnt.
Kvantitativ forbedring-- Accelereret levetidstest (termisk stød -40°C til +125°C, 1000 cyklusser + samtidige vibrationer) viser:
- Lufttilbagestrømningssamlinger: 12% revnet eller defekt
- Nitrogentilbagestrømningssamlinger: 1,5% revnet
Imidlertid, nitrogen fikserer ikke dårligt designet pudegeometri eller forkerte stencilåbninger. Optimer altid dem først, og tilsæt derefter nitrogen.
Q2: Hvilken tomhedsprocent er acceptabel for industrirobot PCBA effekttrin, og kan nitrogen opnå det?
EN:For industrirobot PCBA effekttrin (motordrev, IGBT'er, MOSFET'er) afhænger acceptabel tømning af den termiske belastning. Der findes tre niveauer:
Niveau 1 -- Høj effekt (kontinuerlig > 20A pr. FET)
Acceptabelt tomrumsområde: < 5 %. Enkelt hulrumsdiameter: < 0,2 mm. Dette kan kun opnås med nitrogentilbagestrømning (1000 ppm O₂) plus vakuumtilbagestrømning (valgfrit). Uden nitrogen er typiske hulrum 15--25%.
Niveau 2 -- Medium effekt (10--20A peak, intermitterende)
Acceptabelt tomrumsområde: < 10 %. Intet enkelt hulrum > 0,5 mm. Nitrogentilbagestrømning opnår konsekvent 5--8 % hulrum. Lufttilbagestrømning producerer 12--18 % - ofte marginal, men passerer, hvis termisk simulering tillader det.
Niveau 3 -- Lav strøm (< 5A, signal IC'er)
Acceptabelt tomrumsområde: < 25 %. Hulrum har minimal termisk påvirkning. Nitrogen er unødvendigt. Lufttilbagestrømning er tilstrækkelig.
Kan nitrogen opnå Tier 1 uden vakuum?Nej - nitrogen alene når 5--8% minimumshulrum på grund af indespærrede fluxgasser. For mindre end 5 % hulrum (kritisk for SiC MOSFET'er eller GaN-enheder), har du brug for vakuumtilbagestrømning (fjerner gasser efter loddemetal smelter). Nitrogen + vakuum opnår 1--3 % hulrum.
Testprotokol for industrirobot PCBA: Mål hulrum på 10 tavler. Hvis gennemsnittet er > 15 %, tilsæt nitrogen. Hvis gennemsnitlig 8--15% og effekttab < 2W pr. komponent, er luft acceptabel. Hvis < 8 % påkrævet, specificer nitrogen plus stencil optimering (viaer i termisk pude for at frigive flux).
Spørgsmål 3: Kan jeg konvertere min eksisterende lufttilbagestrømningsovn til nitrogen til produktion af industrirobot PCBA?
EN:Ja, men med tre modifikationer, der ikke kan forhandles. Mange producenter forsøger en delvis konvertering og mislykkes.
Modifikation 1 -- Ovnforsegling
Lufttilbagestrømningsovne har mellemrum ved ind-/udgangsgardiner og mellem zoner. Nitrogenrenhed kræver iltindtrængning < 50 L/minut. Installere:
- Tolags magnetiske gardiner (erstatter simple kæder)
- Overtrykskontrol (1--2 mm H₂O inde i ovnen)
- Forsegl alle adgangspaneler med højtemperatur silikonepakninger
Uden forsegling vil du forbruge 3--5 gange mere nitrogen (koster $0,30--$0,50 pr. bord) og stadig have 5000 ppm O₂ ved peak - værre end en korrekt indstillet luftovn.
Modifikation 2 -- Iltovervågningssystem
Installer to zirconia O₂-sensorer: en i forvarmningszonen, en i reflow peak zone. Sensorer skal kalibreres månedligt. Mange industrirobot-PCBA-producenter springer kalibrering over og spekulerer på, hvorfor annullering vender tilbage.
Modifikation 3 -- Transportør og smøring
Standard smøremidler til ovntransport fordamper i nitrogen (fravær af ilt ændrer nedbrydningstemperaturen). Brug perfluorpolyether (PFPE) fedt. Kester eller Klüber mærker. Standard smøremiddel vil forurene brættet og skabe loddekugler.
Konverteringsomkostninger og tidslinje:
- Udstyr: $8.000--$15.000 (tætninger, gardiner, sensorer, flowkontroller)
- Installation: 2 dages nedetid
- Nitrogenforsyning: Væsketank eller PSA-generator ($300--$500/måned lejekontrakt)
- Tilbagebetalingsperiode for industrirobot PCBA volumen > 50.000/år: 6--8 måneder (fra reduceret efterbearbejdning og feltretur)
Konverter ikkehvis dit årlige volumen er under 20.000 brædder. Brug i stedet en kontraktproducent, der allerede har nitrogentilbagestrømning.
Beslutningsmatrix - Skal du bruge nitrogen?
FaktorAir Reflow Tilstrækkelig Nitrogen Anbefalet Termiske puder > 25 mm²NejJaKomponenter med blotlagt kobberbase (QFN, DFN)NejJaBGA-pitch < 0,8 mmNejJaRobot PCBA drift > 60°C omgivendeNejJaFeltpålidelighedsmål < 0,50% AC-fri solgte mål < 0,50% S. ingen ren flux Nogle gange For store plader Volumen < 10.000 plader/årJaNej (omkostningsineffektivt)
Endelig anbefaling
Nitrogentilbagestrømning giver klar mening for industrirobot PCBA, der indeholder:
- Store termiske puder (> 25 mm²)
- BGA'er eller QFN'er med synlige stempelpuder
- Ethvert effekttrin aftager > 5W pr. komponent
- Pålidelighedskrav < 1 % feltfejl over 5 år
Nitrogen giver ikke mening for en simpel industrirobot PCBA med lav effekt (sensorgrænseflader, I/O-kort) med små komponenter og ingen termiske udfordringer.
Praktiske råd: Kør et 100-bræt forsøg i nitrogen. Røntgen tømning. Sammenlign med dine aktuelle lufttilførselsresultater. Hvis det tomme område reduceres med mere end 50 %, skal du anvende nitrogen. Hvis der er mindre end 30 % reduktion, er dit flux- eller stencildesign det virkelige problem – ret dem først.
