Et fiskeekkolodssystem (fiskefinder) er den elektroniske kernekomponent i marinedetektionsudstyr, der er meget udbredt i rekreativt fiskeri, kommercielt fiskeri og undervandsudforskning. Som en professionel PCBA-produktionsserviceudbyder tilbyder vi one-stop-løsninger fra design til færdigt produktsamling, hvilket sikrer pålidelig drift i barske havmiljøer præget af saltspray, høj luftfugtighed og ekstreme temperaturudsving.

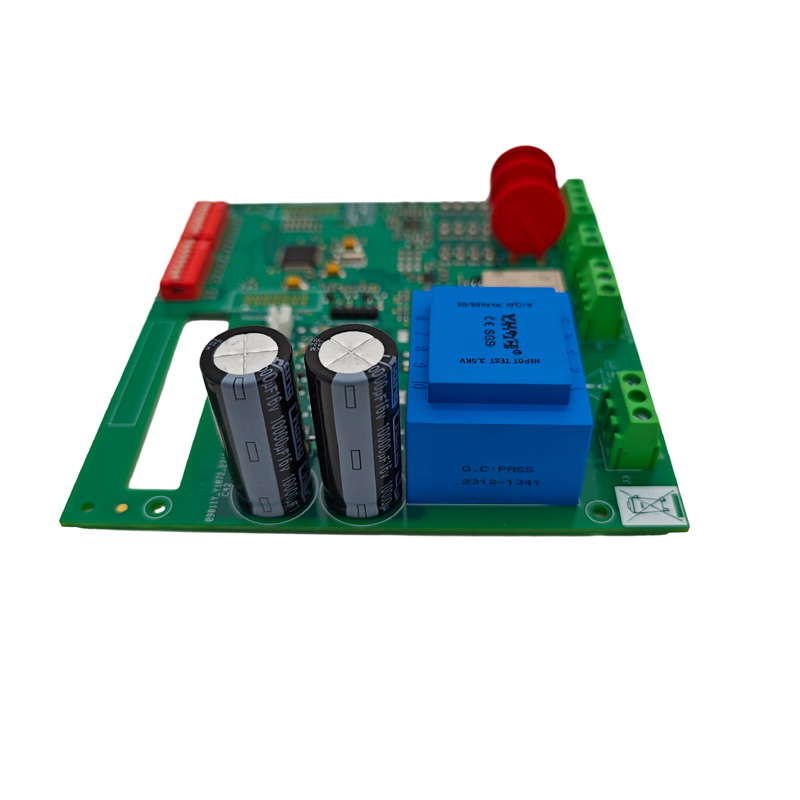

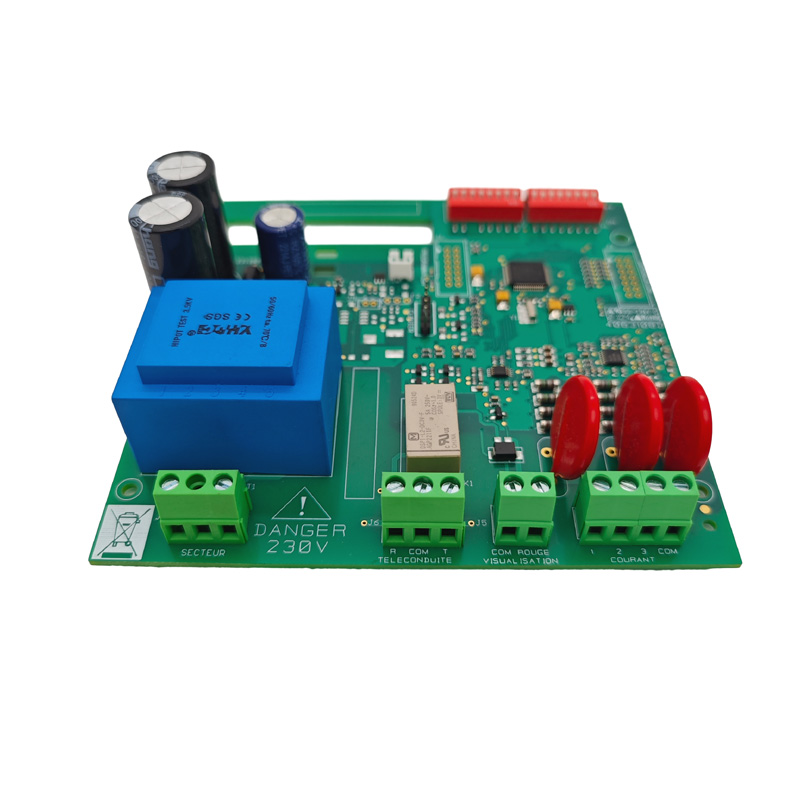

Ekkolodssystemet består af to elektroniske samlinger, hver med tydeligt forskellige PCBA-krav:
Ekkolodssignalbehandling – konvertering af returekkoer til digitale billeder
GPS-navigationsintegration – kombinerer positionsdata med ekkolodsaflæsninger
Displaykørsel – styring af LCD- eller touchscreen-output
Brugergrænsefladeinteraktion – læseknap eller berøringsindgange
Ekkomodtagelse – forstærker og konditionerer svage retursignaler (mikrovoltområde)
Send/modtag-skift – hurtigt skift mellem sende- og modtagetilstand
Impedanstilpasning – matchende kabel- og transduceregenskaber
Moderne fremstillingstrend: Avancerede fisketransducere bruger nu SMT-teknologi, med pick-and-place-maskiner, der monterer piezoelektriske elementer direkte på PCBA'en, og erstatter manuel positionering af keramiske krystaller for forbedret nøjagtighed og reducerede omkostninger.
| Parameter | Lavt vand (0-200 fod) | Dybt vand (200-1000 ft+) |
|---|---|---|
| Typisk frekvens | 200 kHz | 50 kHz eller 38 kHz |
| Bølgelængde/opløsning | Kortere = højere detalje | Længere = større dybdeindtrængning |
| Sendeeffekt | 1 kW | 4 kW (kommerciel kvalitet) |
| Sendespænding | ±40V til ±60V | ±80V til ±100V |
Enkeltfrekvens, enkeltstråle: 38 kHz, 50 kHz, 200 kHz @ 1 kW
Dobbelt frekvens, enkeltstråle: 38/200 kHz eller 50/200 kHz (fælles til fiskeri)
Høj effekt: 4 kW dybvands kommerciel konfiguration

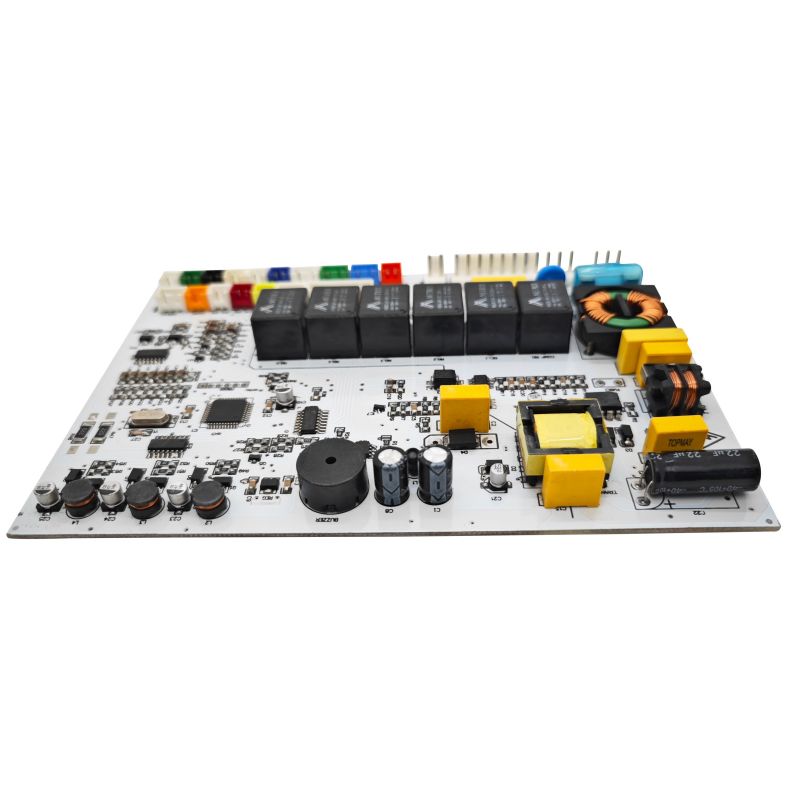

| Parameter | Display/processor | Transducer samling |
|---|---|---|
| Bordmateriale | FR4 (standard) | Høj-Tg FR4 eller fleksibelt printkort |
| Antal lag | 4-8 lag | 2-4 lag |
| Kobber vægt | 1-2 oz (signal), 2 oz (strøm) | 2 oz minimum (højstrømsimpulser) |
| Overfladefinish | ENIG eller OSP | ENIG (korrosionsbestandighed) |
| Driftstemp | -20°C til +70°C | -40°C til +85°C |
| Konform belægning | Anbefales | Obligatorisk (marint miljø) |
Ekkolods frekvenser spænder fra 50 kHz til over 900 kHz. PCBA-layout påvirker direkte detektionsområde og nøjagtighed:
Impedanskontrollerede spor: 50Ω eller 75Ω typisk for transducerkabler
Matchede sporlængder: For phased array-transducere skal alle elementspor have identisk elektrisk længde
Beskyttelsesringe: Surroundfølsomme analoge indgange med jordede spor for at afvise støj
Separat analog/digital jordforbindelse: Tilslut ved et enkelt stjernepunkt nær strømindgangen
Marine miljøer udsætter PCBA'er for saltspray, kondensering og direkte nedsænkning. Konform belægning er ikke til forhandling:
| Belægningstype | Bedst til | Fordele | Ulemper |
|---|---|---|---|
| Akryl (AR) | Generel marin brug | Nem at påføre, omarbejdelig | Moderat kemisk resistens |
| Silikone (SR) | Ekstreme temperaturudsving | Fleksibelt, bredt temperaturområde (-55°C til +200°C) | Svært at fjerne |
| Urethan (UR) | Langvarig nedsænkning i saltvand | Fremragende kemikalie-/saltresistens | Svært at omarbejde |
IP-vurderingsmål:
Displayenhed: IP65 minimum (støvtæt, vandtæt)
Transducersamling: IP68 minimum (nedsænkningssikker til 1m+)
En ekkolodstransducer kan ikke sende og modtage samtidigt. PCBA'en skal omfatte en T/R-switch, der beskytter den følsomme Low-Noise Amplifier (LNA) mod højspændingstransmissionsimpulsen:
Tre-lags beskyttelse: Chopperkredsløb + spændingsspænding + seriemodstand
Responstid: <10μs (1 fods dybde på lavt vand = 2μs tur/retur)
Modtagerbeskyttelsesklassificering: Overlev ±100V peaks på en ±5V-indgang
Forøger MCU'ens logiske niveausignal (5V) til den spænding, der kræves for at drive transduceren:
| Scene | Input | Produktion | Gevinst |
|---|---|---|---|
| Oscillator | MCU trigger puls | 200 kHz, 500μs burst ved 5V | N/A |
| MOSFET driver | 5V logik | 12V portdrev | ~2x |
| Power MOSFET'er | 12V kobling | ±40V til ±60V sinusbølge (H-bro) | ~8x |
Returekkoer er ekstremt svage (millivolt eller mikrovolt). Modtagerkæden kræver høj forstærkning med lav støj:
| Scene | Fungere | Typisk gevinst |
|---|---|---|
| Chopper (T/R-beskyttelse) | Afbryder under overførsel | N/A (gennemløb) |
| Støjsvag forstærker (LNA) | Første trins forstærkning (laveste støjgulv) | 20-40 dB |
| Båndpas filter | Fjerner støj uden for båndet (200 kHz ±10 kHz) | -3 dB ved afskæring |
| Sekundær forstærker | Bringer signal til ADC-området | 20-40 dB |
| Peak Detektor | Konverterer RF-konvolut til DC til afstandsmåling | N/A |
Genererer flere rene spændingsskinner fra en enkelt 12V marine batteriindgang:
| Jernbane | Strøm | Ripple Tolerance | Bruges til |
|---|---|---|---|
| 5V | 500mA-2A | <50mV | MCU, logik, display |
| 3,3V | 100mA-500mA | <30mV | DSP, ADC, præcision analog |
| ±12V til ±15V | 100mA-500mA | <100mV | Op-forstærkere, LNA |
| ±40V til ±100V | 1A-5A (pulserende) | N/A | Effektforstærker (kun transmission) |
Anbefaling: Brug separate koblingsregulatorer til digitale og analoge skinner. Brug LDO'er efter at have skiftet omformere for den reneste strøm til modtagerkæden.
| Herske | Nøglepunkter |
|---|---|
| Adskil HV- og LV-sektioner | Placer effektforstærkeren ved den ene kant, modtag kredsløb ved den modsatte kant; minimum krybeafstand 3 mm mellem ±100V og 5V spor |
| Beskyttelsesfølsomme analoge indgange | Surround LNA input spor med jordet kobber hældning; tilføj jordede vias hver 5. mm; hold inputsporet så kort som muligt |
| Sy jordplaner med vias | 0,3 mm vias med 5 mm afstand, der forbinder top- og bundjordplaner; reducerer jordimpedans og forhindrer jordstød |
| Bulk Kapacitans nær Power Amp | Placer 1000μF til 4700μF lav-ESR-kondensator ved effektforstærkerens forsyningsindgang; forhindrer spændingssammenbrud under transmission |
| Termisk styring for Power Stage | Brug 2-3 oz kobber til strømspor; tilføj minimum 9 termiske vias pr. MOSFET-pude |
| Komponenttype | Anbefales | Undgå | Årsag |
|---|---|---|---|
| PCB base | Høj-Tg FR4 (Tg≥170°C) eller PTFE | Standard FR4 (Tg 130°C) | Høj effekt og marine temperatursvingninger |
| Overfladefinish | ENIG (guld) | HASL | Korrosionsbestandighed |
| Loddemaske | LPI med UV-fluorescerende sporstof | Standard mat | Inspektion af belægningsdækning |
| Konform belægning | Akryl eller silikone | Ingen | Saltvandsbeskyttelse |
| Stik | Forseglet (IP67+) | Uforseglede overskrifter | Indtrængning af fugt |
| Test vare | Metode | Kriterier for bestået/ikke bestået |
|---|---|---|
| In-Circuit Test (IKT) | Automatiseret sondeholder | Alle komponenter er til stede, korrekte værdier |
| T/R skiftetest | Påfør sendepuls, mål LNA-output | LNA-udgang <100mV under transmission |
| Modtagerstøjgulv | Afslut input med 50Ω, mål ADC-aflæsning | Støj <3 LSB (10-bit typisk) |
| Rækkevidde nøjagtighed | Testtank med kendt mål på 10 fod | Områdefejl <3 % |
| Fugtmodstand | 85 % RF i 48 timer, drevet | Ingen korrosion, ingen signalforringelse |
| Prøve | Standard | Varighed/cyklusser |
|---|---|---|
| Termisk cykling | -20°C til +60°C | 50 cyklusser |
| Vibration | Marinemotorens vibrationsprofil | 2 timer pr. akse |
| Salt spray | 5% NaCl, 35°C | 48 timer |
| Fugtighed | 95% RH, 40°C | 48 timer |
Q1: Stiv FR4 eller fleksibel PCB til transducermontage?
Begge er levedygtige; valget påvirker ydeevne og pålidelighed:
Rigid FR4: Bedst til simple enkelt-element transducere, lavfrekvente (50-83 kHz) designs. Lavere omkostninger, lettere fremstilling, men kan ikke tilpasse sig buede skrogformer.
Fleksibelt PCB: Bedst til fasede arrays, højfrekvente (200 kHz+), buede husdesign. Passer til komplekse former, reducerer husets størrelse, men højere omkostninger.
Industrieltrend: Førsteklasses fiskeekkolod bruger nu fleksible PCBA'er med SMT piezoelektriske elementer, hvilket muliggør præcis placering af snesevis af små transducerelementer i buede eller lineære arrays for at forme ekkolodsstrålen.
Q2: Hvordan beskytter man modtagerens forforstærker mod højspændingstransmissionsimpuls?
Brug et tre-lags beskyttelsesskema:
Chopperkredsløb: Ryg-til-ryg MOSFET'er eller PIN-dioder i serie med modtagerindgangen - slukker under transmission
Spændingsspænding: Back-to-back Schottky- eller Zener-dioder klemmer til ±5V eller ±10V
Seriemodstand: 100Ω til 1kΩ modstand mellem T/R-switch og LNA-indgang begrænser strøm under fejltilstande
Spørgsmål 3: Hvad forårsager intermitterende ekkolodssignaler eller spøgelsesekkoer?
Ofte sporbar til PCBA design eller monteringsfejl:
Revnede loddesamlinger på SMT-elementer → Brug fleksibelt PCB, tilsæt epoxyunderfyld
Utilstrækkelig afkobling på strømskinner → Tilføj 1000μF bulkkondensator, separat 100μF+100nF afkobling til LNA-skinne
Dårlig båndpasfilterindstilling → Brug 1 % tolerancekomponenter, verificer med netværksanalysator
Vi har bygget vores evner specifikt til at løse de unikke udfordringer ved fremstilling af marineelektronik:
Saltspraykorrosion og fugtindtrængning er de primære udfordringer i havmiljøer. Vi tilbyder akryl-, silikone- og urethanoverfladebelægningsmuligheder med selektiv sprøjtning (nøjagtig undgåelse af forbindelsesområder) og UV-fluorescerende sporstof til nem inspektion – der opfylder IP68-beskyttelseskravene til transducersamlinger.
Avancerede fisketransducere bruger i stigende grad fleksible PCB + SMT piezoelektriske elementløsninger. Vi understøtter fleksible PCB (polyimid/PET) og rigid-flex board fremstilling – hvilket muliggør præcis array-positionering, buet huskompatibilitet og reduceret samlet størrelse.
Fra PCB-fremstilling → komponentforsyning → SMT/DIP-montage → programmering → funktionstest → konform belægning → samling af ledningsnet → montering af færdigt produkt, fuldføres alle processer internt, hvilket minimerer omkostninger til koordinering af flere leverandører og kvalitetsrisici.
Udstyret med 2 ældningstestrum, 2 høj/lav temperatur testkamre og en bred vifte af professionelle testinstrumenter, kan vi udføre:
In-Circuit Test (IKT)
Termisk cyklustest (-40°C til +85°C)
Saltspray test
Temperaturchok test
Funktionstest (herunder T/R-switchvalidering, støjgulvstest)
Den årlige PCBA-produktionskapacitet overstiger 1,5 millioner enheder, mens den understøtter små volumen-pilotkørsler uden MOQ – problemfri overgang fra prototypeverifikation til masseproduktion.
Etableret: 2011
Fabriksareal: 3.000+ kvm
R&D-ingeniører: 20

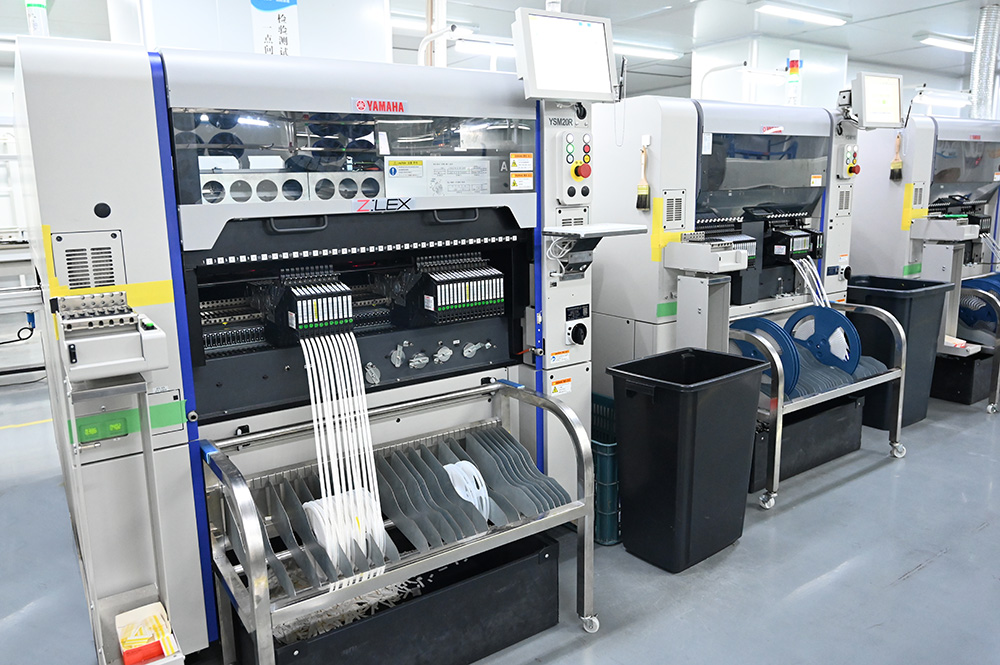

SMT produktionslinjer: 6
DIP samlebånd: 4
Samlingslinjer for færdige produkter: 2
Kvalitetssystem: ISO 9001:2015 certificeret, IPC-610E kompatibel
Eksportmarkeder: Nordamerika, Sydamerika, Europa, Asien, Oceanien
