Undgå jordingsfælder og skrueaffald: Designretningslinjer for motorstyrings-PCBA'er med høj pålidelighed

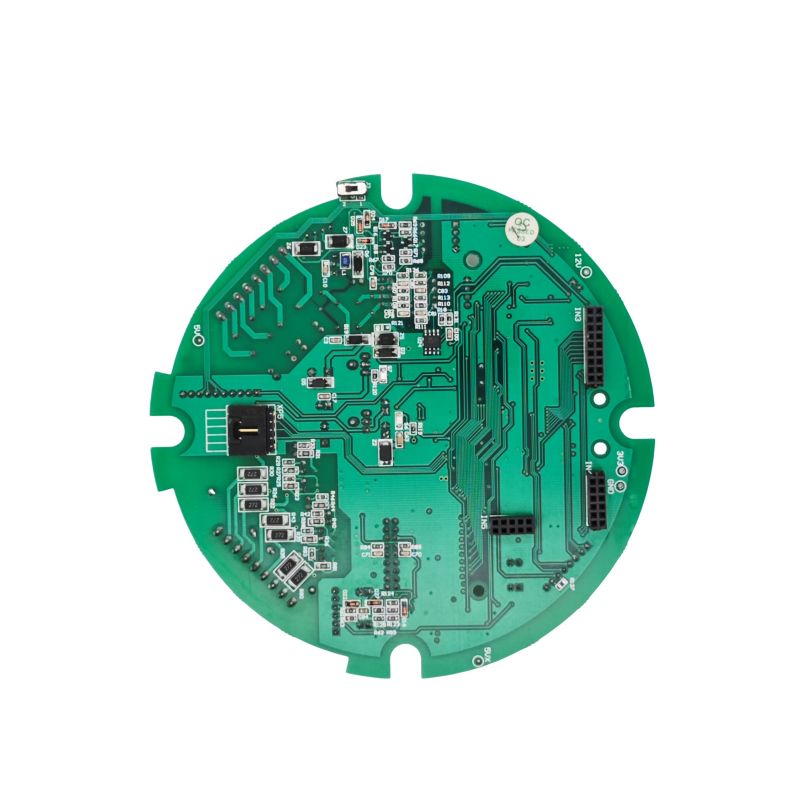

Motorstyring PCBA (Printed Circuit Board Assembly) er kerneen muliggør præcisionsbevægelseskontrol inden for industriel automation, robotteknologi, nye energikøretøjer og smarte husholdningsapparater. Denne praktiske vejledning konsoliderer nøgleindsigter fra arkitekturvalg, printkortlayout, montering og verifikation, og hjælper ingeniører og produktchefer med at undgå almindelige faldgruber og sikre en glidende overgang fra prototype til fremstilling af store mængder.

1. Designfase: Arkitektur og komponentvalg

1.1 Brugerdefinerede vs. standardløsninger

Ved projektstart skal du vurdere, om du skal bruge en brugerdefineret PCBA eller et standardmodul. Mens tilpasset PCBA pådrager sig højere upfront NRE (Non-Recurring Engineering) omkostninger, muliggør det optimering for specifikke motortyper – såsom BLDC, stepper eller servo – og præcise ydeevnemål (f.eks. hastighed/drejningsmoment nøjagtighed inden for ±0,5%). Skræddersyede løsninger tilbyder også overlegen systemintegrationseffektivitet (ofte over 95%) og langsigtet pålidelighed under barske driftsforhold.

1.2 Valg af kernechipsæt og topologi

• Processor: En 32-bit MCU med dedikeret periferiudstyr til motorstyring (f.eks. ARM Cortex-M4-kerne) anbefales kraftigt til at håndtere beregningsintensive algoritmer som Field-Oriented Control (FOC) med realtidsrespons.

• Driver og Power Stage:

• Til højintegrationsdesign skal du vælge fuldt integrerede BLDC-driver-IC'er (f.eks. TI MCF831xC-serien), der kombinerer gate-drivere og power-FET'er. Dette forenkler eksterne kredsløb, men kræver omhyggelig afkobling – mindst fem kritiske kondensatorer (VM-PGND, CPH-CPL osv.) skal placeres pr. dataarket for at sikre stabil drift.

• Til højeffektapplikationer (f.eks. >50A) foretrækkes diskrete MOSFET'er/IGBT'er med dedikerede gate-drivere. Overvej enheder med bred båndgab (SiC eller GaN) for at opnå højere koblingsfrekvenser og reducerede tab.

2. PCB-layout: Kunsten at støjdæmpe og termisk styring

Et motorstyrekort er i sagens natur en mixet-signal og kraftintensiv enhed. Dårligt layout er den førende årsag til EMC-fejl og feltretur.

2.1 Kredsløbsopdeling og jordingsstrategi (kritisk)

Gylden regel: Isoler fysisk jord fra signaljord.

• Zoning: Opdel PCB'en i tre forskellige områder:

• Støjende zone: Strømomformer, relæer og gate-drivsløjfer.

• Digital Zone: MCU, kommunikationsgrænseflader (CAN, UART, SPI).

• Analog zone: Strøm-/spændingsføling, encoder/resolver-indgange. Hold højfrekvente PWM-spor væk fra følsomme analoge feedbackveje.

• Jordingsimplementering:

• Brug en enkeltpunkts jordforbindelse eller en delt jordplansmetode.

• Tilslut digital og analog jord på et enkelt punkt nær ADC-referencebenet.

• Isoler strømjorden (støjende), og tilslut den til systemets stjernejordpunkt via en lavimpedansbane, hvilket forhindrer store transiente strømme i at ødelægge styresignaler.

• Stable-up-anbefaling: Et 4-lags bord er ideelt, når budgettet tillader det. Brug dedikerede jordlag ved siden af ​​den primære komponentside for at give lavinduktans returveje og iboende afskærmning. For 2-lags design skal du bruge omfattende jordoversvømmelser og holde strømspor så korte og brede som muligt.

2.2 Power Loops og termisk spredning

• Sporbredde og sløjfeområde: DC-bus- og trefaseudgangsspor skal være korte og brede for at modstå høj di/dt. Gate-drev signalpar bør løbe parallelt og tæt på de tilsvarende MOSFET-kildeterminaler for at minimere parasitisk induktans.

• Termisk styring: Brug termiske vias til effektivt at lede varme fra strømenheder til indvendige kobberplaner eller bundlagskøleplader. Påfør loddemaskeåbninger (kobbereksponerede) på højstrømsbaner for at muliggøre fastgørelse af ekstra køleplade.

3. Montering og fremstilling: Oversete, men alligevel kritiske detaljer

3.1 Supply Chain Resilience i styklisteplanlægning

Før færdiggørelse af BOM (Bill of Materials) skal du udføre en forsyningsrisikovurdering for varer med lang aflevering, såsom MCU'er og kommunikationstransceivere. Hvor det er muligt, skal du reservere stift-kompatible alternative footprints i layoutet for at undgå produktionsstop forårsaget af afbrydelser af en enkelt leverandør.

3.2 Rengøring af skruefastgørelse (en hyppig, men ignoreret fejltilstand)

Under montering af motorcontrollers PCBA er metalaffald båret af skruer en skjult dræber, der forårsager kortslutninger og isolationsforringelse.

• Risiko: Metalpartikler fra vibrerende skruefødere kan falde ned på IC-stifter med høj tæthed eller mellem tilstødende spor, hvilket fører til intermitterende fejl eller øjeblikkelige kortslutninger ved opstart.

• Modforanstaltninger:

• Udskift traditionelle vibrerende skålfødere med trinfødere for at minimere friktionsinduceret partikeldannelse.

• Indfør en vakuum-støvfjernelsesstation umiddelbart før fastgørelsestrinnet.

• Brug smarte elektriske skruetrækkere med drejningsmoment- og vinkelovervågning i realtid for at forhindre underdrejning (flydende) eller afisolering af gevind.

4. Test og validering: Ud over "Snurrer det?"

1. Funktionel test (FCT): Under belastede forhold skal du verificere responstiden for overstrøms- og overtemperaturbeskyttelse – f.eks. sikre, at drivernedlukningen udløses inden for <10µs. Validerer også dynamisk effektnedsættelseslogik under spændingsfald.

2. Elektromagnetisk kompatibilitet (EMC) Pre-compliance: Ledede og udstrålede emissioner (CE/RE) er almindelige smertepunkter. Hvis der opstår fejl, skal du først kontrollere, om en korrekt klassificeret TVS-diode og common-mode choker er placeret ved strømindgangen, og optimer PWM-switch-drejningshastigheden ved at justere gate-modstande.

3. Langsigtet pålidelighed: Udfør termisk cykling og kontinuerlige kørselstests for at verificere loddeforbindelsens integritet og komponentnedsættelse under maksimale omgivende temperaturer.

Design af en pålideligMotorstyring PCBAer grundlæggende en trekantet afvejning mellem elektrisk ydeevne, termodynamik og elektromagnetisk kompatibilitet. Enhver beslutning – fra klar kredsløbsopdeling og disciplineret jordforbindelse til streng kontrol af samlingens renhed – bestemmer produktets langsigtede stabilitet i udfordrende industrielle miljøer. Ved at implementere de strategier, der er skitseret i denne vejledning, kan du reducere fejlfrekvensen betydeligt, forkorte udviklingscyklusser og forbedre den overordnede robusthed af dit motorstyringssystem.
