Det korte svar: Det afhænger af din ansøgning

Med 20 års erfaring i kraftelektronik og fejlanalyse på tværs af industrielle drev, EV-controllere og servosystemer, har jeg dokumenteret, hvordan loddebeslutninger træffer eller bryder motorstyringens pålidelighed. Denne vejledning indeholder tekniske data, sammenlignende tabeller og felttestede anbefalinger.

Blyfri lodning er obligatorisk for de fleste kommercielle motorstyringsprodukter, der sendes til regulerede markeder (EU, Kina, Korea). Der findes dog undtagelser for anvendelser under motorhjelm, rumfart og visse industrielle drev, hvor pålidelighed tilsidesætter lovmæssige krav.

Tekniske forskelle: Blyholdig vs. blyfri lodning

Forståelse af materialeegenskaberne forklarer, hvorfor denne beslutning har betydning for motorstyrings-PCBA'er.

Legeringssammensætning og smeltepunkter

Sammenligning af mekanisk pålidelighed

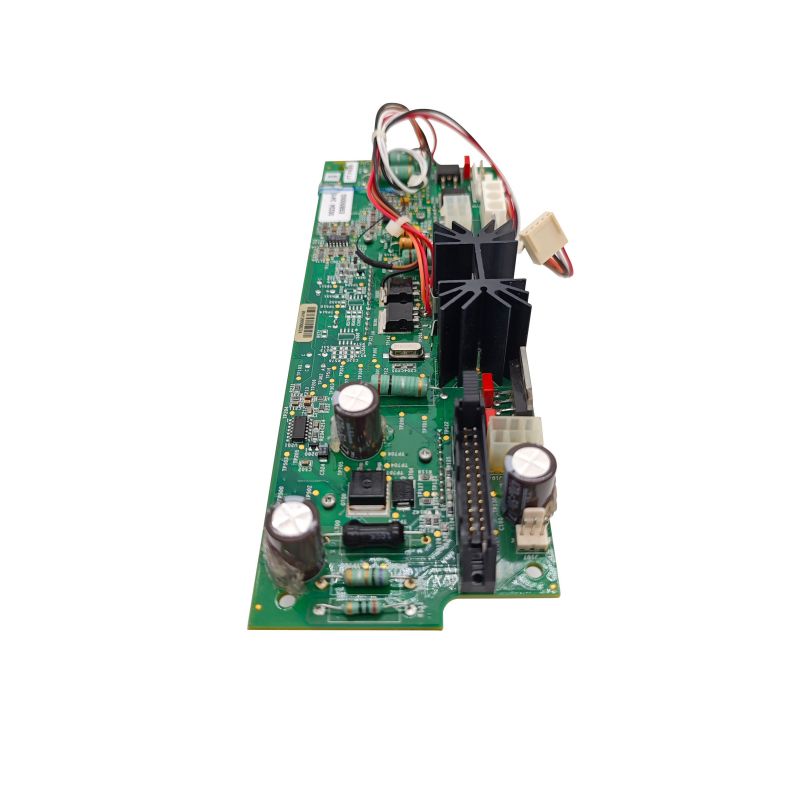

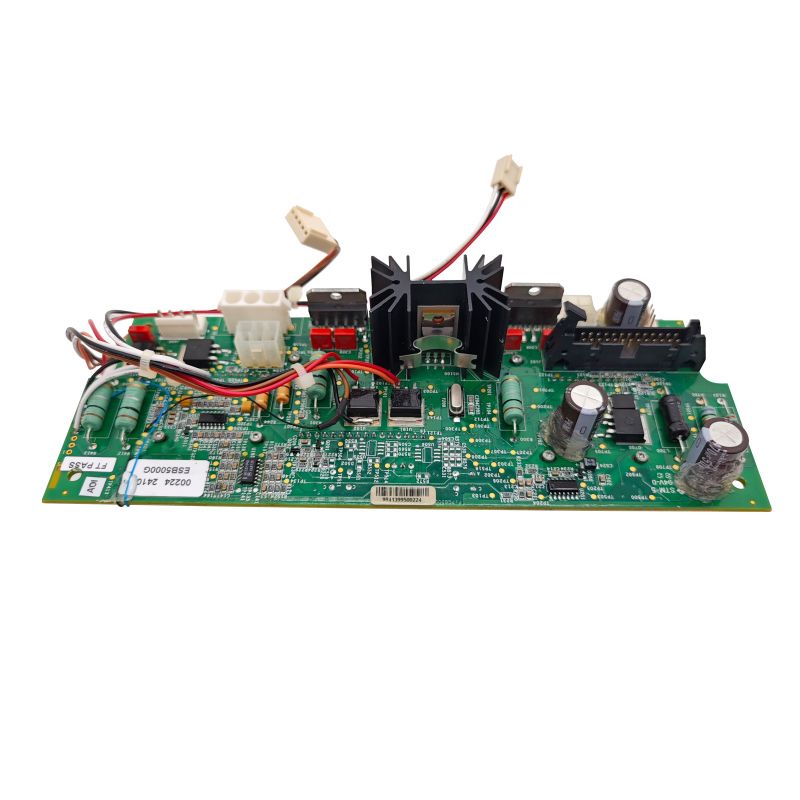

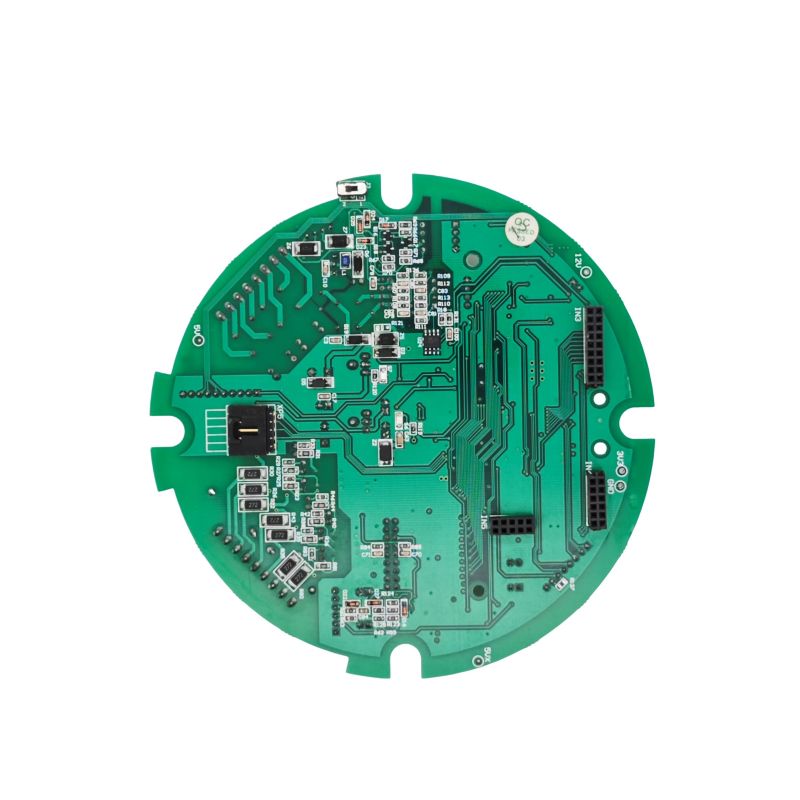

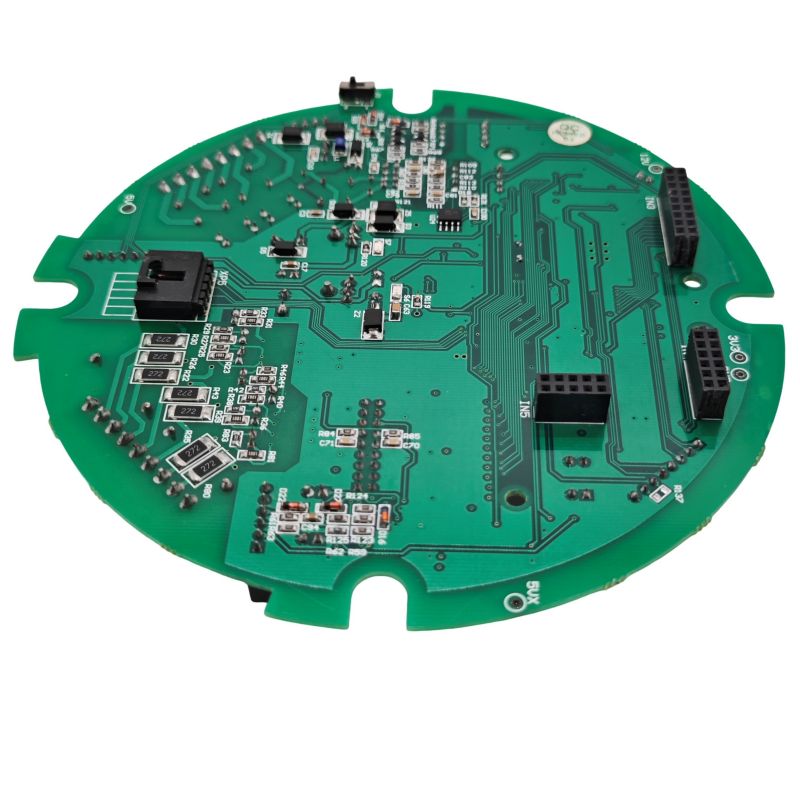

Hvorfor Motor Control PCBA'er står over for unikke lodningsudfordringer

Motorstyringssamlinger oplever stress, som de fleste PCB'er aldrig støder på. Disse tre faktorer gør loddevalget afgørende.

1. Højvibrationsmiljøer

Motorstyringer monteret direkte på pumper, kompressorer eller elbiler oplever kontinuerlig mekanisk excitation. En dokumenteret undersøgelse sammenlignede identiske PCBA'er med blyholdig vs. blyfri lodning:

- Blyeret samling:Første fejl efter 40 timer med 6 g tilfældig vibration (komponentbenbrud)

- Blyfri montering:Samme fejltilstand efter kun 4 timers identisk vibration

Årsagen? Blyfri lodning har reduceret duktilitet. Når leddet ikke kan bøje, koncentreres vibrationsbelastningen på komponentledningen, hvilket forårsager for tidlig fraktur.

2. Ekstrem termisk cykling

Motordrev genererer varme. Så stopper motorerne. Så starter de igen. Et typisk industrielt drev cykler fra -40°C til +125°C tusindvis af gange.

Blyholdig lodningtilpasser CTE (koefficient for termisk udvidelse) mismatch mellem komponenter og PCB gennem duktilitet.

Blyfri lodningdanner tykkere, mere skøre intermetalliske forbindelser (IMC'er) ved den fælles grænseflade. Overdreven IMC-vækst svækker grænsefladen og fremskynder revneinitiering.

3. Højstrøm og Joule-opvarmning

Motorstyrings-PCBA'er bærer kontinuerlige strømme fra 5A til 200A+. Hver loddesamling oplever selvopvarmning fra I²R-tab.

Den primære forskel er ikke modstand, men hvordan leddet håndterer termisk cyklisk stress over tid.

Når du SKAL bruge blyfri lodning

Lovmæssige krav giver ikke meget plads til valg i disse scenarier.

RoHS-kompatible markeder

EU, Kina, Sydkorea og mange andre jurisdiktioner begrænser bly i elektronik til 0,1 vægtprocent af homogent materiale. Produkter, der sælges på disse markeder, skal bruge blyfri loddemetal, medmindre der gælder en specifik undtagelse.

Forbruger- og kommerciel motorstyring

Husholdningsapparater (vaskemaskiner, HVAC-ventilatorer, køleskabskompressorer)

Elværktøj med motordrev

Kommercielle HVAC-controllere

Robotik til ikke-industriel brug

Eksportrettet fremstilling

Hvis du fremstiller motorstyrings-PCBA'er til global distribution, skaber opretholdelse af separate blyholdige og blyfri produktionslinjer lagerkompleksitet og kvalitetsrisici. Ensartet blyfri behandling er det praktiske valg.

Når du kan retfærdiggøre blyholdig lodning (undtagelser)

Visse applikationer kvalificerer sig til RoHS-undtagelser eller falder helt uden for lovgivningens anvendelsesområde.

Elektronik under motorhjelm til biler

Undtagelse 7(c)-I(gyldig til mindst 2026) tillader bly i højpålidelig bilelektronik, hvor blyfri alternativer mangler dokumenteret pålidelighed.

Data fra den virkelige verden fra Tier-1-leverandører viser:

• Blyfri samlinger i motorkontrolenheder viser tidligere revneinitiering under termisk cykling
• Dannelse af blikhår på rene tinfinisher skaber kortslutningsrisici i forseglede ECU'er
• Mange automotive OEM'er fortsætter med at specificere blyholdig lodning til sikkerhedskritiske moduler

Luftfart og militær

Fuldstændig fritagelse. Blyfri lodning er ikke påkrævet til luftfart, forsvar eller rumapplikationer. Disse sektorer fortsætter med at bruge Sn63/Pb37 baseret på årtiers pålidelighedsdata.

Industrielle motordrev (10+ års levetidskrav)

Når en motorstyring skal fungere i mere end 15 år på en airconditioneret fabrik (-20°C til +70°C i omgivelserne), forbliver blyholdig loddemetal det konservative valg. De langsigtede termiske træthedsdata for blyfri under disse forhold er stadig under udvikling.

Medicinsk udstyr (ikke-implanterbart)

Der findes undtagelser for mange medicinske elektroniske enheder, hvor pålidelighed direkte påvirker patientsikkerheden.

Reparation og udskiftningsdele

Erstatnings-PCBA'er til eksisterende blyholdigt loddeudstyr bør bruge blyholdigt loddemiddel for at opretholde metallurgisk kompatibilitet med eksisterende samlinger og komponenter.

Kritiske komponentovervejelser for motorstyrings-PCBA

Ikke alle dele tåler blyfri loddetemperaturer. Disse fem kategorier kræver særlig opmærksomhed.

1. Temperaturfølsomme komponenter

Blyfri reflow topper ved 245°C til 260°C - væsentligt højere end blyholdiges 220°C til 230°C.

2. Komponenter med ren tinfinish

Rene tinfinisher (almindelig på blyfri komponenter) kan vokse ledende whiskers over tid - en kritisk risiko for motorstyringer med snæver komponentafstand.

Afhjælpningsstrategier:

- Angiv NiPdAu eller mat tin-bismuth finish i stedet for rent tin

- Påfør ensartet belægning over alle loddesamlinger

- Undgå rent tin på komponenter i områder med høj tæthed

3. Eksisterende beholdning af blyholdige komponenter

Brug af blyholdige loddekomponenter (f.eks. SnPb-belagte ledninger) i en blyfri samlingsproces skaberprocesinkompatibilitet:

Komponentfinishen smelter ved 183°C, men den blyfri lodning kræver 245°C+

Komponentfinishen kan oxidere eller opløses, før loddeforbindelsen dannes

Resultat: upålidelige led, hoved-i-pude-defekter og markfejl

Herske:Brug komponenter, der er klassificeret til den loddeproces, de vil opleve.

Bedste praksis for blyfri motorstyrings-PCBA

Hvis blyfri er påkrævet, maksimerer disse fremgangsmåder pålideligheden.

Valg af PCB overfladefinish

Henstilling:ENIG giver den bedste befugtning og længste holdbarhed til blyfri montering.

Reflow-profiloptimering

En dårligt optimeret blyfri reflow-profil skaber kolde samlinger, hulrum og sprøde IMC'er.

Vibrationsdæmpning for blyfri led

I betragtning af blyfris reducerede duktilitet i vibrationer skal du tage disse yderligere trin:

1. Potning/indkapsling:Fyld kabinettet omkring højmassekomponenter (stik, transformatorer, store kondensatorer) med silikone eller urethan-indkapsling. Dette overfører vibrationsbelastning væk fra loddesamlinger.

2. Klæbende komponenter:Brug epoxy- eller silikoneklæbemiddel under store overflademonterede enheder (induktorer, aluminiumkondensatorer).

3. Reducer komponentens afstandshøjde:Høje komponenter med lange ledninger fungerer som vibrationshåndtag. Angiv lavprofilkomponenter, hvor det er muligt.

Motorstyring PCBA ofte stillede spørgsmål

Nedenfor er tre tekniske spørgsmål fra motordrevdesignere og produktionsingeniører.

Spørgsmål 1: Jeg er ved at designe en motorcontroller til elektriske køretøjer til en Tier-1 billeverandør. Kan jeg bruge blyfri lodning?

EN:Ja, men med betydelige kvalifikationsprøver. De fleste Tier-1-billeverandører bruger i øjeblikket blyfrit lodning til nye designs, fordi RoHS-overholdelse er påkrævet for køretøjer på EU-markedet. Der findes dog undtagelser for elektronik under hætten, hvor blyfri pålidelighedsdata forbliver ufuldstændige.

Din kvalifikationsplan skal indeholde:

Praktiske råd:Mange automotive OEM'er fortsætter med at specificere blyholdigt loddemateriale til ECU'er under motorhjelmen ved at bruge den eksisterende RoHS-undtagelse. Diskuter med din kunde, før du forpligter dig til blyfri. Hvis blyfri er obligatorisk, angiv ENIG overfladefinish og konform belægning for alle samlinger.

Spørgsmål 2: Mit industrielle motordrev fejlede efter 18 måneder med revnede loddeforbindelser på de seks power MOSFET'er. Samlingen bruger SAC305 blyfri loddemetal. Hvad gik galt?

EN:Dette er en klassisk termisk træthedsfejl. Her er den diagnostiske sekvens:

Trin 1 - Undersøg revneplaceringerne:Under et mikroskop skal du se på grænsefladen mellem MOSFET-ledningen og loddefileten. Hvis revnen løber langs det intermetalliske sammensatte (IMC) lag, voksede IMC'en for tyk under reflow.

Trin 2 - Gennemgå din reflow-profil:For SAC305 bør tiden over liquidus (TAL) maksimalt være 60 til 90 sekunder. Hvis din TAL overskred 120 sekunder, kan IMC-tykkelsen overstige 10µm (den skøre zone begynder over 5µm).

Trin 3 - Mål temperaturstigningen ved MOSFET-drænpuden:Med et infrarødt kamera måler du pudens temperatur ved fuld belastning. Hvis det overstiger 110°C, er det termiske cykliske delta (ΔT) for stort.

Trin 4 - Tjek for enkeltpunktsmontering:Power MOSFET'er med store termiske puder (DPAK, D2PAK, TO-263), der mangler termiske vias eller har hulrum under puden, oplever hot spots. Røntgen af ​​leddene – hulrum over 25 % af pudens område er uacceptable.

Anbefalede rettelser (i prioriteret rækkefølge):

1. Reducer ΔT:Tilføj en heatsink eller forbedre luftstrømmen for at holde MOSFET-puder under 90°C ved fuld belastning.

2. Tilføj termiske vias:Under hver MOSFET-pude skal du placere et array af 0,3 mm vias (fyldte og lukkede) for at trække varme ind i PCB-jordplanet.

3. Brug en lav-sølv legering:Overvej SAC105 (1 % Ag) i stedet for SAC305. Lavere sølvindhold øger duktiliteten og termisk træthedsbestandighed på bekostning af lidt højere smeltepunkt.

4. Put MOSFET'erne:Påfør termisk ledende pottemasse over MOSFET'erne. Dette dæmper termisk cyklisk stress og overfører varme.

Spørgsmål 3: Jeg skal reparere en motorstyrings-PCBA, der oprindeligt brugte blyholdig lodning. Kan jeg bruge blyfri lodning til reparationen?

EN:Teknisk ja, men ikke anbefalet. Her er hvorfor:

Opgave 1 - Blandet metallurgi:Blyfrit loddemiddel (SAC305) blander sig ikke godt med resterende blyholdigt loddemiddel (Sn63/Pb37). Den resulterende legering har et uforudsigeligt smeltepunkt (typisk 190°C til 210°C) og danner svage, kornete samlinger, der er tilbøjelige til at revne.

Opgave 2 - Temperaturkonflikt:For at flyde blyfrit lodning korrekt skal du bruge en 370°C til 400°C loddekolbespids. Denne temperatur kan:

Delaminer PCB-puden fra FR4-substratet

Skader tilstødende komponenter (især elektrolytiske kondensatorer)

Smelt nærliggende plastikforbindelser

Anbefalet reparationsprotokol:

Hvis du skal bruge blyfri på et blyholdigt bræt:Fjern 100 % af det eksisterende loddemiddel fra reparationsområdet ved hjælp af en vakuumaflodningsstation. Inspicer under forstørrelse - enhver resterende blyholdig loddemetal vil forurene den nye samling. Fortsæt derefter med blyfri lodning ved 370°C med aktiv flux.

Beslutningsmatrix: Blyholdig vs. blyfri til motorstyrings-PCBA

Brug denne tabel til at guide dit loddevalg.

Blyfri lodning er lovligt påkrævet for de fleste motorstyrings-PCBA'er, der sendes til regulerede markeder. Imidlertid skaber materialeegenskaberne af blyfri legeringer - højere skørhed, tykkere IMC-dannelse, risiko for tin whisker - reelle bekymringer om pålidelighed i applikationer med høj vibration og termisk cykling.

For obligatoriske blyfri applikationer:

Brug ENIG overfladefinish for den bedste befugtning

Kontroller reflow-profilen omhyggeligt (TAL 60-90 sekunder, peak 245-260°C)

Tilføj potting eller klæbemiddel til højmassekomponenter

Påfør en ensartet belægning for at afbøde knurhår

For ansøgninger, der kvalificerer sig til dispensationer (bil under motorhjelm, industriel 10+ år, rumfart, medicinsk):

- Blyholdig loddemetal (Sn63/Pb37) er fortsat guldstandarden for pålidelighed

- Kombinationen af ​​duktilitet, vibrationsmodstand og årtiers feltdata er svær at erstatte

Til reparationer:Match den originale loddelegering. Blandet metallurgi skaber uforudsigelige, upålidelige samlinger.

Beslutningen balancerer i sidste ende regulatorisk overholdelse mod feltpålidelighed. For forbrugerprodukter med 3-5 års forventet levetid er blyfri moden og pålidelig. For sikkerhedskritiske eller langtidsholdbare motorstyringer, forfølge undtagelsen og brug blyholdigt loddemiddel.
