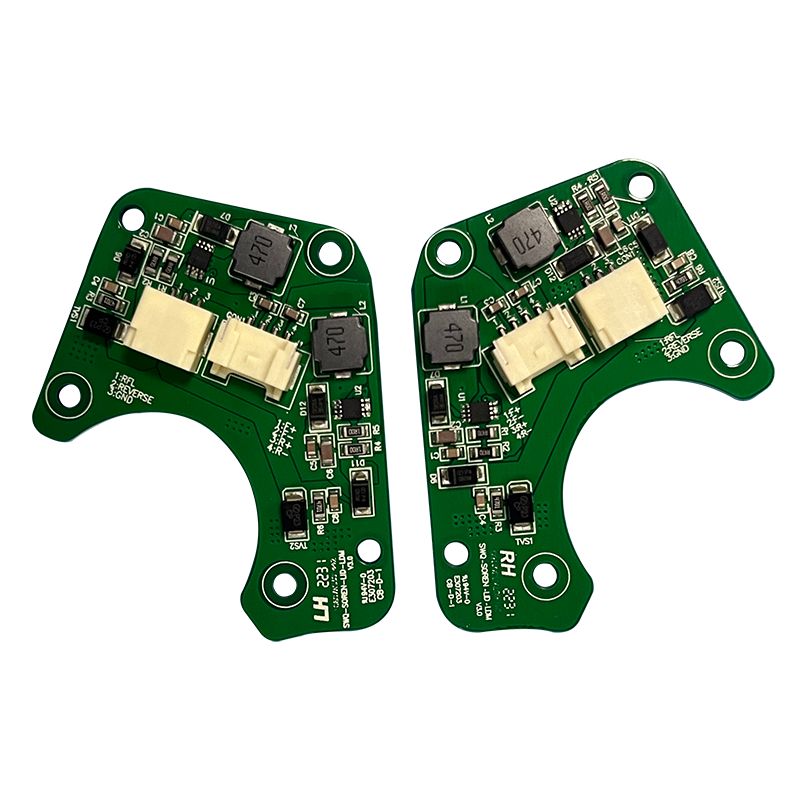

Rc bil PCBA

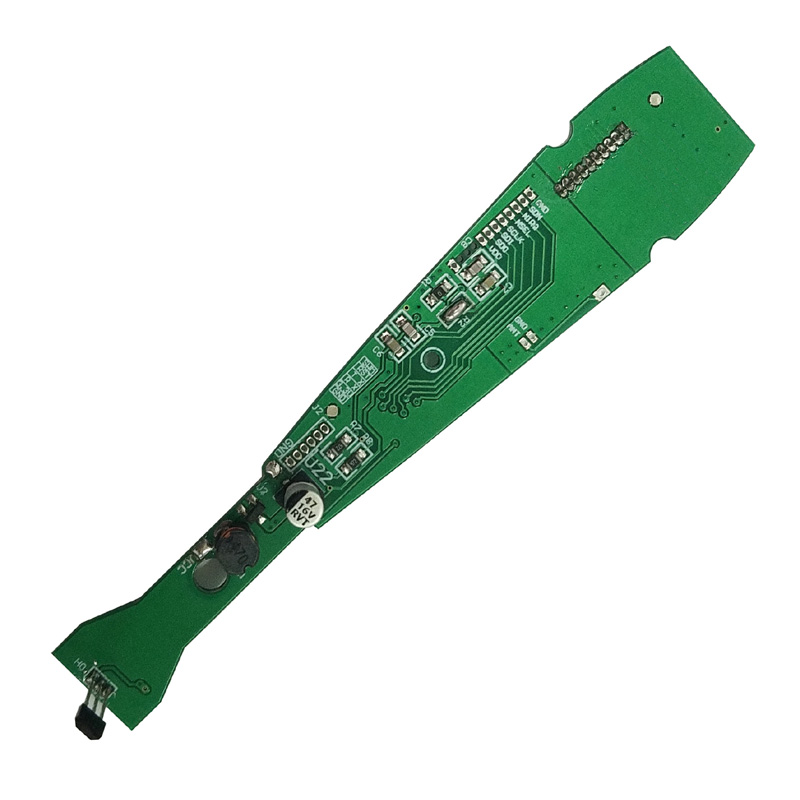

Kernedifferentiatorer til RC Car PCBA

Ikke alle RC-bil PCBA-design yder lige meget. Seks faktorer skaber den reelle forskel.

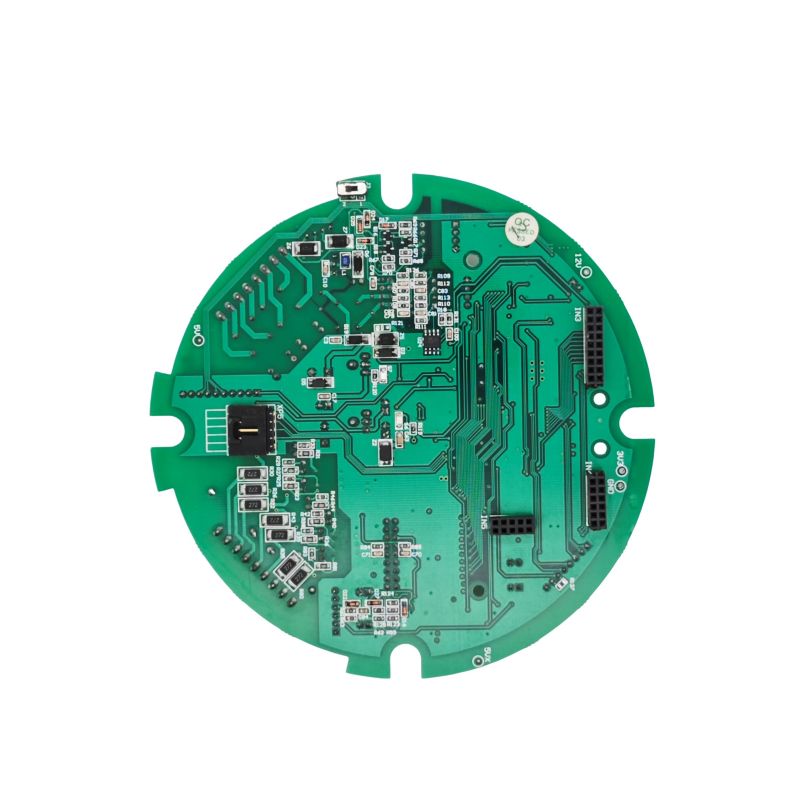

Motor Drive Stage -- Hvor de fleste designs fejler

Forskel maker: En RC-bil-PCBA i hobbykvalitet bruger separate højside- og lavside-MOSFET-drivere med programmerbar dødtid. Legetøjstavler bruger integrerede halvbro-IC'er, der overophedes på 2 minutters off-road-brug.

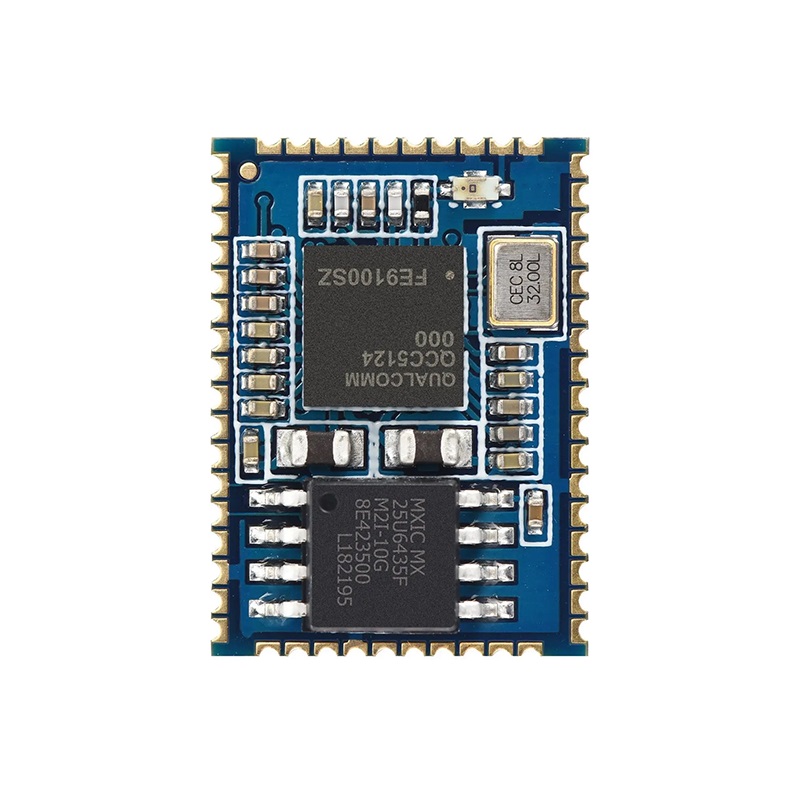

Radiomodtagers følsomhed og selektivitet

Forskel maker: En kvalitets RC bil PCBA inkluderer en separat LNA (low-noise forstærker) før modtagerens IC. Dette tilføjer 15 dB forstærkning uden forringende støjtal, hvilket tillader kontrol på 300+ meter.

Strømstyringsforskelle, der betyder noget

Spændingsstabilitet under motorbelastning afgør, om RC-bilens PCBA nulstilles under hård acceleration.

Batteriindgang og regulering

Kritisk forskel: MCU'en på en RC-bil PCBA skal forblive i live under motorstop, der falder batterispændingen fra 8,4V til 5,0V i 10 millisekunder. Brug en buck-boost eller en stor kondensatorbank (1000 µF lav-ESC) på 5V-skinnen.

BEC (Battery Eliminator Circuit) ydeevne

Layout og afskærmningsforskelle

RC-bilens PCBA fungerer inde i et plastikchassis med motorer, ledninger og roterende gear. Støj er overalt.

Støjisoleringsteknikker

Forskel maker: En kvalitets RC-bil PCBA placerer RF-sektionen i en separat jordø forbundet til hovedjorden på et enkelt punkt nær batteriets negative terminal.

Krystal- og oscillatorplacering

- Hold 27 MHz krystal (eller TCXO for 2,4 GHz) mindst 15 mm fra motorledninger

- Ingen digitale spor løber under krystal

- Jordbeskyttelsesring omkring oscillator (via søm hver 2. mm)

- Belastningskondensatorer tilpasset krystalspecifikation (±5 pF)

Firmware- og kontrolsløjfeforskelle

Hardware alene gør ikke en forskel. Kontrolalgoritmen adskiller responsive biler fra træge biler.

Gas- og styrekurver

Implementering: RC-bilens PCBA MCU skal køre PID-sløjfer ved minimum 1 kHz. 100 Hz loops producerer mærkbar forsinkelse. Brug en Cortex-M4 eller lignende med hardware multiplicer-akkumuler.

Fejlsikker og telemetri

- Signaltab fejlsikkert-- Indstil gashåndtaget til nul efter 0,5 sekunder uden pakker

- Lavt batteri fejlsikker-- Reducer gashåndtaget til 50 % ved 6,0 ​​V, skær ved 5,5 V

- Valgfri telemetri-- Batterispænding, motortemperatur, RSSI sendt tilbage til senderen

En kvalitets RC bil PCBA implementerer fejlsikker i hardware (separat komparator) ikke kun i software. Hvis MCU låser op, trækker hardware gashåndtaget til nul.

Produktionstolerancer og test

Masseproduktion afslører forskelle. Snævre tolerancer skaber ensartet ydeevne.

Kritiske produktionsspecifikationer

Funktionel testprotokol

Hver RC-bil PCBA skal bestå:

1. Motortest uden belastning-- Strøm < 1A, ingen hørbar klynk

2. Stal test-- 30A i 2 sekunder, ingen termisk nedlukning

3. Rækkevidde test-- 100 meter i åben mark med antenne nede

4. Interferenstest-- Betjen 10 boards samtidigt, ingen kanalsammenstød

FAQ -- Almindelige spørgsmål om RC Car PCBA forskelle

Q1: Hvorfor mister nogle RC-bil-PCBA-designs parring efter et styrt, mens andre ikke gør?

EN:Forskellen er mekanisk belastning på krystaloscillatoren. Et styrt, der stopper bilen, skaber pludselig en 200--500 G decelerationsimpuls. Dette stød flytter kvartskrystallens resonansfrekvens på to måder:

Frekvensskift fra mekanisk stress-- Krystalemnet deformeres midlertidigt under G-kraft og ændrer dets parallelle resonansfrekvens med op til 150 ppm. Hvis modtagerens PLL ikke kan spore dette skift (de fleste lavprisdesigns har et optagelsesområde på 50 ppm), mister RC-bilens PCBA låsen og får aldrig igen, fordi den deformerede krystal nu har en permanent offset.

Loddefuge mikrobrud-- Små HC-49S krystaller (almindelige i legetøj RC) har tunge metalhylstre. Under 500 G belaster husets inerti loddeforbindelser. En mikrorevne, der består visuel inspektion, skaber intermitterende kontakt. RC-bilens PCBA tænder (krystal virker ved lav vibration), men fejler, så snart motoren vibrerer.

Løsning i kvalitets RC bil PCBA:

- Brug en MEMS-oscillator (SiTime eller lignende) i stedet for kvarts. MEMS-enheder overlever 50.000 G og bruger mindre strøm.

- Hvis kvarts er obligatorisk, skal du bruge en 3,2×2,5 mm keramisk pakke (ikke HC-49S) med firepunktslodning.

- Tilføj underfill-epoxy under oscillatoren (en 0,5 mm vulst på to kanter absorberer stød).

En veldesignet RC-bil PCBA overlever gentagne fald på 1 meter på beton uden at miste bindingen. Test ved at tabe den samlede bil 20 gange fra 1 meter og derefter kontrollere rækkevidden. Billige designs mislykkes på drop 3 eller 4.

Spørgsmål 2: Hvordan påvirker MOSFET gate-drevkonfigurationen RC-bils PCBA-ydelse ved delvis gas?

EN:Delvis gas (10--40 % duty cycle) er det sted, hvor de fleste RC-bils PCBA-design afslører deres svagheder. To portdrevparametre dominerer:

Gate charge og Miller plateau-- Når en MOSFET skifter ved delvis gas, bruger den mere tid i det lineære område (Miller plateau), hvor Rds(on) endnu ikke er opnået. En MOSFET med høj total gate-ladning (Qg > 50 nC) tager 200--300 ns at tænde helt. Ved 10 % gasspjæld (20 kHz PWM, 5 µs on-time) er MOSFET'en kun fuldt forbedret i 4,7 µs. De resterende 300 ns i lineært område spreder varme som (I × V). Ved 20A er dette 20A × 6V = 120W i 300 ns pr. cyklus - nok til at hæve overgangstemperaturen 40°C over omgivelsestemperaturen på 30 sekunder.

Portmodstandsværdi- Toy RC bil PCBA designs bruger en enkelt 100Ω gate modstand for enkelhedens skyld. Dette skaber 500 ns stigetider. Kvalitetsdesign bruger separate tænd- og sluk-modstande: 10Ω tænd (hurtig) og 100Ω sluk (langsommere for at reducere ringetonen). Dette producerer 100 ns stigetid, hvilket dramatisk reducerer lineære regiontab.

Måleforskel-- Test ved at køre RC-bilens PCBA med 25 % gas på et dynamometer i 10 minutter. Et dårligt design vil vise motortemperatur 90°C og MOSFET-kasse 110°C. Et kvalitetsdesign (lav Qg MOSFET'er, separate gate-modstande) kører motor ved 60°C, MOSFET ved 70°C. Kølekortet holder 5× længere.

Spørgsmål 3: Hvad er forskellen i antennedesign mellem en 100 meter RC bil PCBA og en 300 meter version?

EN:Tre antennedesignelementer skaber 200 meter forskel, mens de bruger den samme 2,4 GHz sendereffekt (100 mW lovlig grænse):

Antennetype og effektivitet-- En PCB-sporingsantenne (inverteret-F) på et standard 1,6 mm FR-4-kort opnår 40--50 % effektivitet (-3 til -4 dBi gain). Den samme RC bil PCBA med en ekstern 1/4-bølge monopol (31 mm ledning) opnår 70--80% effektivitet (-1,5 dBi). En keramisk chip-antenne (f.eks. Johanson 2450AT18) med et tunet matchende netværk når 60--65 % effektivitet. Til en rækkevidde på 300 meter skal du bruge en monopol-antenne placeret lodret (ikke viklet inde i chassiset).

Jordplans størrelse-- Antennens jordplan (modvægt) skal være mindst λ/4 (31 mm) i længden. Kvalitets RC-bil PCBA-design reserverer et solidt jordareal på 35×40 mm under RF-sektionen. Legetøjstavler placerer antennen i nærheden af ​​batteriet eller motoren, hvilket reducerer den effektive jordplan til 15 mm. Dette detunerer antennen til 2,45 GHz - den faktiske resonans skifter til 2,6 GHz og mister 10 dB følsomhed.

Foderledningsimpedans-- En monopolantenne kræver en 50Ω transmissionslinje fra RF IC til antennetilførselspunktet. Det betyder et 1,5 mm bredt spor på 1,6 mm FR-4 (mikrostrip) med et kontinuerligt stel nedenunder. Kvalitet RC bil PCBA bruger en 50Ω spor med jord vias på begge sider. Legetøjstavler dirigerer antennen gennem et 10 mm langt, 0,3 mm spor (120Ω) med slidser i jordplanet – hvilket skaber en impedansmismatch, der afspejler 40 % af den transmitterede effekt.

Verifikation-- Spørg din PCBA-leverandør om et Smith-diagram, der viser antenneimpedansen ved 2,45 GHz. Et godt design viser 50Ω ± 5Ω. Et dårligt design viser 30Ω eller 80Ω. Den enkelte måling forudsiger afstandsforskel mere præcist end nogen simulering.

Sammenligningstabel -- Legetøj vs Hobby RC Car PCBA

En overlegen RC-bil PCBA handler ikke om dyre komponenter. Det handler om korrekt gate-drev, korrekt antennedesign, fejlsikker hardware og snævre produktionstolerancer. Fokus på MOSFET-switchtab og RF-jordplansstørrelse -- disse to områder producerer den mest mærkbare forskel ved kørsel i den virkelige verden.
