RC servo PCBA

Unixplore elektronik— Med 20 års erfaring med indlejrede systemer og PCB-designerfaring har vi set de samme fejlmønstre gentagne gange: støjende strømledninger, utilstrækkelig afkobling og forkert PWM-routing. Vores servo PCBA-løsninger er bygget op omkring de tekniske specifikationer, layoutregler og testmetoder, som professionelle designere faktisk bruger i produktionen.

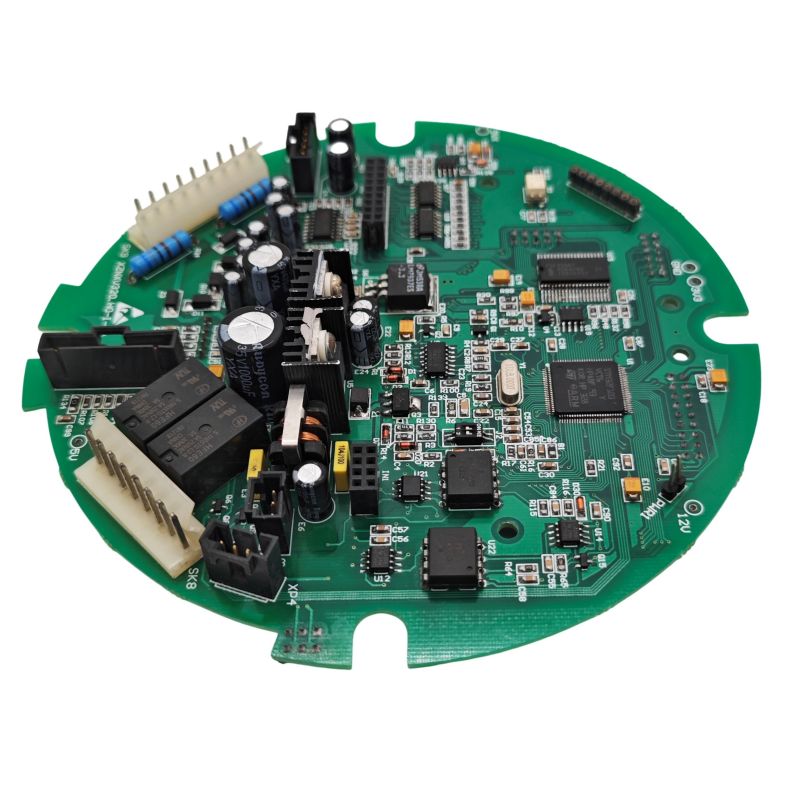

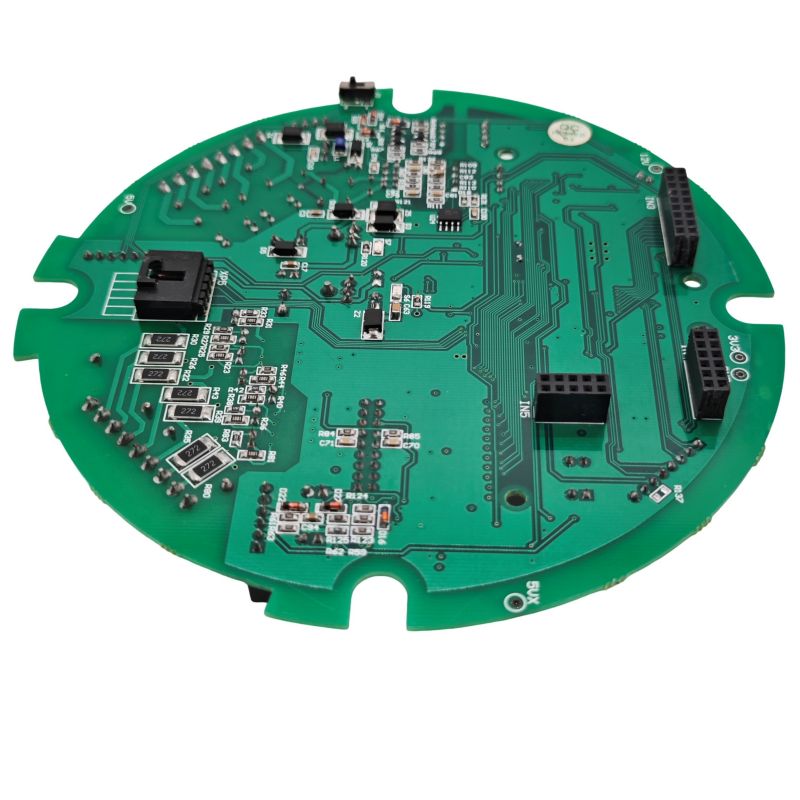

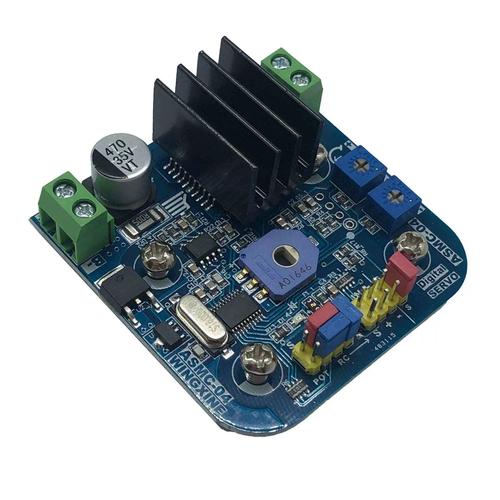

Uanset om du har brug for et selvstændigt driverkort, en flerkanals servocontroller eller en udskiftning af et internt servokontrolkort, leverer Unixplore Electronics pålidelig, støjimmunPCBAder optræder i både RC hobby og industrielle robotter miljøer.

Hvad vi tilbyder:

• Fuldt servo-PCBA-design (skematisk + layout) i Altium, KiCad eller dit foretrukne format
• Prototyping med funktionel test (belastning, krusning, termiske rapporter)
• Volumenfremstilling med komponent sourcing og SMT montage
• Designgennemgang og rådgivning om fejlanalyse

Hvad en RC Servo PCBA skal gøre

En RC servo PCBA (uanset om det er et selvstændigt driverkort eller det interne servokontrolkort) udfører tre væsentlige funktioner:

• PWM-signalgenerering eller -modtagelse:Konverterer kontrolimpulser (1ms til 2ms ved 50Hz) til positionskommandoer.
• Strømfordeling:Leverer rene 5V eller 6V til servomotoren og kontrol-IC.
• Feedbackbehandling:Aflæser det interne potentiometer for at bekræfte positionen og lukke kontrolsløjfen.

Design med høj pålidelighed inkluderer også strømføling til overbelastningsdetektion og opto-isolering for støjimmunitet.

Kerne tekniske specifikationer

Følgende parametre repræsenterer industristandarder for RC servostyring PCBA design. Disse gælder for både dedikerede servo-driverkort og integrerede modtager-PCBA-samlinger.

Specifikationer for indgangseffekt

Styresignalspecifikationer

Interne servo PCBA-komponenter (inde i servoen)

En standard RC servo indeholder en lille PCBA med disse komponenter:

PCBA-layoutregler for RC Servo-pålidelighed

Hos Unixplore Electronics ved vi, at de fleste RC servofejl stammer fra printet. Vi følger disse 8 regler for at sikre pålidelig drift i hvert design, vi leverer.

1. Strømfordeling: Stjernejording

• Aldrig daisy-chain slip. Hver servojord skal returnere direkte til strømforsyningens jordpunkt.
• Adskil strøm- og signaljord. På multi-servo PCBA-design, opdel jordplanet og tilslut på et enkelt punkt nær batteriindgangen.
• Sporbredde for strøm: For 1,5A kontinuerlig strøm, brug mindst 1,5 mm sporbredde med 1 oz kobber.

2. Afkobling af kondensatorplacering

Servomotorer genererer betydelig elektrisk støj. En typisk servo kan producere op til 200mV peak-to-peak støj på 5V-forsyningsledningen.

Nødvendig afkobling pr. servostik:

• 100µF til 470µF elektrolytisk kondensator (håndterer motorstart)
• 100nF keramisk kondensator (filtrerer højfrekvent støj)
• Placer kondensatorer inden for 10 mm fra servostrømbenene

Bulk kapacitans for hele PCBA: Tilføj en stor kondensator (1000µF til 4700µF) ved hovedstrømindgangen. Dette forhindrer brownouts, når flere servoer starter samtidigt.

3. PWM Signal Routing

• Hold PWM-spor korte og direkte. Lange spor fungerer som antenner for støj.
• Undgå at køre PWM-spor parallelt med strømledninger. Brug om nødvendigt 90-graders krydsning.
• Tilføj en 100Ω til 470Ω seriemodstand på PWM-udgangsstiften. Dette begrænser strømmen under fejltilstande og reducerer ringning.

4. Layout af servostik

Standard 3-bens servostik (signal, VCC, jord) kræver specifik afstand:

• Benafstand: 2,54 mm (0,1 tomme) eller 2,7 mm (høj tæthed)
• PCB tykkelse for konnektorblok: 1,2 mm til 1,6 mm
• Signalbensplacering: Typisk den indre stift (ben 2 af 3)
• Strømsekvensering: GND skal tilsluttes før VCC ved indsættelse

For design med høj tæthed giver 2,7 mm afstand mellem servostik et kompakt layout, mens pålidelige forbindelser bevares.

5. Spændingsregulering for kontrol-MCU

• Brug en separat LDO til MCU'en, hvis den samme forsyning driver servoer. Servostrømspidser forårsager spændingsfald, der kan nulstille mikrocontrolleren.
• Anbefalet regulator: 5V eller 3,3V LDO med mindst 200mA kapacitet og 1µF input/output kondensatorer.
• Beskyttelsesdiode: Tilføj en 1N4007- eller Schottky-diode på indgangen for at beskytte mod omvendt polaritet.

6. Støjdæmpning på motoren (til internt servo-PCBA-design)

Hvis du designer en PCBA, der går inde i en servo, skal du tilføje støjdæmpning direkte ved motorterminalerne:

• 100nF keramisk kondensator loddet direkte hen over motorterminalerne.
• Tilslut kondensator negativ til motorhuset for yderligere afskærmning (reducerer støj med op til 200mV).
• Valgfrit: Tilføj ferritperler på motorledninger til ekstreme støjmiljøer.

7. Strømsensor for overbelastningsdetektion

Avancerede servo-PCBA-design inkluderer strømovervågning:

• Shuntmodstand: 0,1Ω til 0,5Ω, 1% tolerance — skaber spænding proportional med strøm
• Differentialforstærker: Forstærkning på 10 til 20 — forstærker shuntspændingen til målbart niveau
• ADC-indgang: 10-bit minimum — leverer aktuelle data til kontrol-MCU

En 100mΩ shunt producerer 50mV ved 500mA og 150mV ved 1,5A. Med en 5x forstærker forstærker bliver denne 250mV til 750mV, velegnet til 3,3V ADC-indgange.

8. Isolering og mekanisk beskyttelse

Interne servo-printkort skal være fysisk beskyttet:

• Isoleringstape: Placer elektrisk tape mellem PCBA'en og metalservohuset. Dette forhindrer kortslutninger fra loddeforbindelser eller komponentledninger, der berører kabinettet.
• Konform belægning: Til udendørs eller høj luftfugtighed applikationer, tilføje akryl konform belægning for at forhindre korrosion.

Styresignalgenerering (MCU-kodeovervejelser)

Korrekt PWM-generering er afgørende for jitterfri drift. Her er de vigtigste parametre:

PWM-konfiguration

MCU-kodeeksempel Pseudokode

// Beregn driftscyklus for 1500µs puls
    // Antager PWM-periode = 20ms, ur = 1MHz prescaler

    pulse_width_us = 1500
    period_counts = 20000 // 20ms i mikrosekunder
    duty_counts = pulse_width_us
    set_pwm_duty(duty_counts)

Når du tester, skal du bruge et oscilloskop til at verificere PWM-signalet. Den faldende kant af pulsen udløser servoen til at læse positionen.

Almindelige fejltilstande og rettelser

Vigtig bemærkning om strømskift:Skift aldrig servojordledningen for at slukke den. Når jorden er åbnet, kan servoen stadig modtage strøm gennem PWM-signallinjen eller andre stier, hvilket resulterer i 3,2V underspændingsdrift og uregelmæssig adfærd. Skift altid VCC-linjen ved hjælp af en P-kanal MOSFET eller relæ.

Ofte stillede spørgsmål om RC Servo PCBA

Nedenfor er tre tekniske spørgsmål, vi ofte modtager fra robotingeniører og RC-systemdesignere.

Q1: Hvorfor rykker mine servoer tilfældigt, når jeg styrer dem fra min brugerdefinerede PCBA med en ESP32 eller Arduino?

EN:Du har næsten helt sikkert et problem med strømstøj. Her er den diagnostiske sekvens, vi anbefaler hos Unixplore Electronics:

Trin 1— Tjek strømforsyningen med et oscilloskop: Mål 5V-ledningen direkte ved servostikket, mens servoen bevæger sig. Hvis du ser mere end 200mV krusning (peak-to-peak), er din afkobling utilstrækkelig.

Trin 2— Tilføj bulk-kapacitans: Placer en 1000µF til 4700µF elektrolytisk kondensator på tværs af strømindgangsterminalerne. Servomotorer trækker høje startstrømme (3–10× kørestrøm), når de begynder at bevæge sig. Uden bulk-kapacitans falder spændingen under 4V, hvilket får kontrol-IC til at nulstille eller opføre sig uregelmæssigt.

Trin 3— Adskil MCU-strøm fra servostrøm: De værste designs kører MCU og servoer fra den samme spændingsregulator. Brug to separate regulatorer:

• En 5V/500mA LDO til MCU og logik.
• En separat 5V/3A forsyning (eller direkte batteriforbindelse) til servoerne.

Trin 4— Tilføj afkobling ved hvert servostik: Placer en 100µF elektrolytisk og en 100nF keramisk kondensator direkte hen over VCC- og GND-benene på hvert servostik. Den keramiske kondensator filtrerer højfrekvent støj fra motorbørsterne; elektrolytikken håndterer lavfrekvente strømspidser.

Trin 5— Tjek din PWM-signalkvalitet: Brug et oscilloskop til at se på PWM-stiften. Hvis du ser ringen (overskydning) på de stigende eller faldende kanter, skal du tilføje en 100Ω-seriemodstand ved MCU-stiften. Dette dæmper signalet og forhindrer falsk udløsning.

Den nederste linje:90 % af servojitterproblemerne er strømrelaterede, ikke koderelaterede. Ret først strømfordelingen.

Q2: Hvordan designer jeg en PCBA, der styrer flere servoer (8 til 16 kanaler) uden brownouts?

EN:Dette kræver omhyggelig energibudgettering og layoutplanlægning. Her er den tekniske tilgang til en 16-kanals servocontroller PCBA.

Trin 1— Beregn det samlede effektbehov:

• Hver standard servo trækker 200mA til 500mA under normal drift.
• Peak stall-strøm kan nå 1,5A til 3A pr. servo.
• For 16 servoer: 16 × 1,5A = 24A peak potential draw.

Trin 2— Design strømfordelingen:

• Hovedstrømindgang: Brug en 5V til 6V forsyning, der er normeret til minimum 30A.
• Indgangsstik: XT60 eller skrueterminal (ikke et lille 2-bens hoved).
• Hovedstrømspor: 8 mm til 10 mm brede med 2 oz kobber, eller brug et dedikeret strømplan på lag 2.
• Samleskinner: For strømme over 15A skal du tilføje kobbersamleskinner eller bruge eksterne ledninger.

Trin 3— Implementer trinvis strømfordeling:

• Før tykke kraftspor (5 mm+) til et centralt distributionspunkt.
• Fra det tidspunkt skal du køre individuelle 1,5 mm spor til hvert servostik.
• Tilføj en 470µF kondensator ved hvert servostik (fordelt kapacitans, ikke kun en stor hætte ved indgangen).

Trin 4— Brug opto-isolering til signallinjer (avanceret):

• I industrielle miljøer eller miljøer med høj støj, isoler PWM-signalerne ved hjælp af optokoblere (f.eks. 4N35 eller PC817).
• Dette forhindrer motorstøj i at koble sig tilbage til MCU'en og forårsage nulstillinger.
• Isolerede designs kræver separate strømdomæner (MCU-side og servoside).

Trin 5— Tilføj strømbegrænsning eller softstart:

• Brug en MOSFET med softstart-kredsløb til at øge servoeffekten over 10ms til 50ms.
• Dette forhindrer den første indstrømning fra alle 16 servoer i at kollapse forsyningen.
• Alternativt kan du tænde servoer i rækkefølge (5ms forsinkelse mellem hver).

Trin 6— Anbefalet PCB-lagstak for 16+ kanaler:

• Lag 1: Signal (PWM, feedback)
• Lag 2: Jordplan (fast hældning)
• Lag 3: Strømplan (5V eller Vservo)
• Lag 4: Signal eller sekundær jord

Denne stak minimerer sløjfeområdet og reducerer EMI mellem kanaler.

Q3: Kan jeg bruge det samme PCBA-design til forskellige servomærker (Futaba, Hitec, Spektrum, generisk)?

EN:Ja, med tre vigtige kompatibilitetsovervejelser.

Overvejelse 1— PWM-signalstandarder er konsistente: Alle RC-servoer bruger den samme 50Hz PWM-standard med 1ms til 2ms pulser. Din PCBA's PWM-genereringslogik fungerer universelt.

Overvejelse 2— Strømkravene varierer betydeligt:

Dit PCBA skal være designet til den højeste strømstyrke, du har til hensigt at bruge. Design til 2A kontinuerlig og 5A peak pr. kanal for at dække de fleste standardservoer og servoer med højt drejningsmoment.

Overvejelse 3— Stikkompatibilitet:

• De fleste servoer bruger en standard 3-benet hun-skærebord med 2,54 mm (0,1 tomme) mellemrum.
• Signalstiftens placering varierer efter mærke:
  • Futaba: Signal er den inderste pin (ben 2)
  • Hitec og Spektrum: Signalet er pin 1 eller pin 3 afhængig af model
• Design din PCBA med tydeligt mærkede pinouts (S, +, –). Brug en 3-benet han-header (som et standard servoforlængerkabel), så enhver servo kan tilsluttes direkte.

Overvejelse 4— Intern servo-PCBA (inde i servoen) er ikke udskiftelig: Hvis du designer den interne PCBA, der går inde i servohuset (erstatter det originale styrekort), er dette mærkespecifikt. Forskellige servoer har forskellige:

• Potentiometermodstandsværdier (5kΩ vs 10kΩ)
• Motorstørrelser og strømværdier
• Placeringer af mekaniske monteringshuller
• Kassedimensioner

For internt PCBA-design, reverse-engineer originalen eller få detaljerede specifikationer for den nøjagtige servomodel. For eksterne driver-PCBA-design (kortet, der forbindes til standard servostik), er kompatibiliteten fremragende på tværs af alle større RC-mærker.

Test af din RC Servo PCBA

Før du godkender et design til produktion, skal du køre disse fem tests:

Resumé: Design af en pålidelig RC Servo PCBA

En robust RC servo PCBA er defineret af fem tekniske beslutninger:

1. Tilstrækkelig bulk kapacitans(1000µF til 4700µF) ved hovedstrømindgangen.
2. Separate magtdomænertil MCU (LDO-reguleret) og servoer (direkte batteri eller højstrømsregulator).
3. Stjernejordingmed separate strøm- og signaljordreturneringer.
4. Afkobling af kondensatorerved hvert servostik (100µF elektrolytisk + 100nF keramik).
5. Korrekt PWM signalbehandlingmed seriemodstande og korte spor.

Til multi-servo-design (8+ kanaler) skal du bruge et 4-lags printkort med dedikeret strøm og stel. Til interne servo-PCBA-designs skal du tilføje motorstøjdæmpning (100nF på tværs af motorterminaler) og isolerende tape for at forhindre kortslutning af kabinettet. Disse fremgangsmåder leverer konsekvent jitterfri drift og langsigtet pålidelighed i både RC- og robotapplikationer.
