Mastering Game Console PCBA: A Complete Engineering Walkthrough

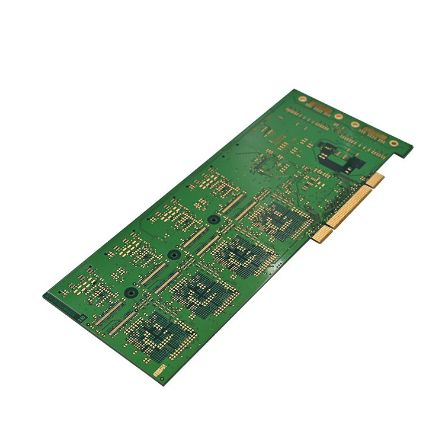

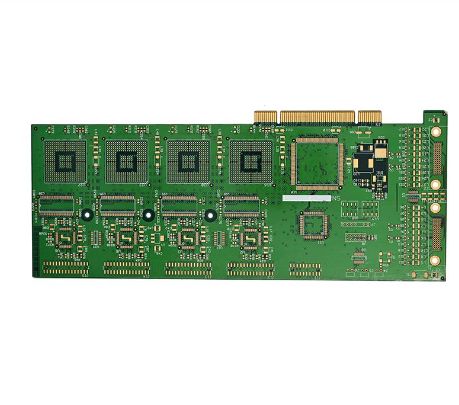

En spillekonsols PCBA (Printed Circuit Board Assembly) er dens "hjerte" – den bærer processor, hukommelse, skærmdrivere og alle perifere grænseflader. Uanset om du bygger en retro håndholdt eller en moderne bærbar spilleenhed, guider denne guide dig gennem hele processen.

Planlægning først: Definer din spilkonsol

Hvis du investerer tid i planlægning, før du henter en loddekolbe, vil du spare dig for mange hovedpine hen ad vejen.

1. Definer dine mål og kernespecifikationer

Tænk klart over, hvilken slags spillekonsol du vil bygge:

• Retro Style: Kører 8-bit eller 16-bit emulerede spil, lavt præstationskrav, fantastisk til begyndere. Et typisk eksempel er en Arduboy-kompatibel enhed, der bruger en 16MHz ATmega32u4, der driver en 128×64 OLED-skærm.

• Moderne stil: Kører Linux, emulerer PSP eller højere niveau systemer. Dette kræver en mere kraftfuld kerne – f.eks. en Raspberry Pi 3B+ med en 7-tommer IPS-skærm, plus dedikeret strømstyring og udvidelsesknapkort.

2. Vælg kernekomponenterne

Her er en typisk stykliste til enspilkonsol PCBA:

Professionelt tip: Kontroller altid spændings- og logikniveauer (3,3V vs. 5V) på tværs af alle komponenter for at sikre, at de kan kommunikere korrekt.

Kredsløbsdesign og prototyping

Når planlægningen er færdig, bevæger du dig til kernen af ​​PCBA-udvikling – design og fremstilling.

1. Skematisk og PCB layout

Brug et EDA-værktøj (KiCad, Altium Designer, EAGLE) til at fuldføre følgende:

• Tegn skemaet: Tilslut processor-, skærm-, knapper-, lager- og strømstyrings-IC-benene korrekt.

• PCB-layout: Placer hovedprocessoren tæt på skærmstikket for at forkorte højhastighedssignalveje. Gør strøm- og jordspor bredere, og brug en solid jordplan for at reducere elektromagnetisk interferens (EMI).

• Kør DRC: Kør Design Rule Checks for at sikre, at sporbredder og frirum opfylder din fabrikants evner.

2. Prototyping og styklisteforberedelse

Eksporter Gerber-filer og send dem til en PCB-fabrik til prototyping. I mellemtiden skal du begynde at indkøbe komponenter. Bemærk, at specielle IC'er og konnektorer kan have leveringstider på 12-24 uger, så planlæg i forvejen.

 PCBA-samling – lodning og montering

Når du har modtaget det bare PCB, er det tid til at lodde og samle. Vælg den metode, der passer til dit færdighedsniveau.

1. SMT-komponentlodning (overflademonteret)

Til små SMD-dele som modstande og kondensatorer bruger den professionelle proces pick-and-place + reflow-lodning. I et gør-det-selv-scenarie kan du:

• Håndlodning: Brug en pincet til at placere delen, opvarm puden og stiften med din jernspids, og indfør loddetråd.

• Reflow: Påfør loddepasta på puderne, anbring komponenterne, og opvarm PCB'en på en kogeplade, indtil pastaen smelter (~190°C).

2. THT-komponentlodning (gennemgående hul)

Knapper, batteriholdere, stifthoveder og lignende dele indsættes fra oversiden og loddes på undersiden.

Loddetips:

• Lod først kortere komponenter (modstande, kondensatorer), derefter højere (headere, fatninger).

• Indstil strygetemperaturen til ~300°C, og hold hver samling opvarmet i under 5 sekunder for at undgå at beskadige delen eller puden.

• Vær meget opmærksom på polariteten for LED'er, elektrolytiske kondensatorer og batteriledninger (rød = positiv, sort = negativ).

Firmware og software

Med hardware samlet er din konsol bare en "krop" – den har brug for firmware for at komme til live.

1. Konfigurer udviklingsmiljøet: Installer Arduino IDE, Raspberry Pi OS eller tilsvarende værktøjskæder til din valgte processor. For et Arduino Pro Micro-baseret projekt skal du installere Arduboy2-biblioteket.

2. Skriv/flash firmwaren: Firmwaren håndterer hardwareinitialisering, læser knapindgange, driver skærmen og kører spillogik. Begyndere bør starte med open source-projekter (som Arduboy-spilbiblioteker) for at lære at portere spil.

3. Indlæs spil: For konsoller med microSD-understøttelse skal du placere spil-ROM-filer på kortet; firmwaren læser og udfører dem derfra.

Test og verifikation

Dette er kvalitetssikringstrinnet – spring det aldrig over.

1. Inspektion før strøm: Brug et multimeter til at kontrollere for kortslutninger mellem strøm og jord. Dobbelttjek polaritet og orientering af alle dele.

2. Power-on test: Først skal du tænde uden at hoved-IC'en er isat, og kontrollere, at hver strømskinne (f.eks. 3,3V, 5V) udsender korrekt. Installer derefter processoren og test den grundlæggende funktionalitet.

3. Funktionstest: Test knapindgange, displayudgang, lyd og opladning én efter én. Brug testkode, der går gennem hver funktion for at bekræfte, at hver linje fungerer.

4. Gameplay-test: Kør et spil kontinuerligt i 15-30 minutter. Overvåg skærmstabilitet, knaprespons og generel temperaturstigning.

Avancerede tips og almindelige faldgruber

• Termisk design: Højtydende kerner (f.eks. Raspberry Pi) genererer betydelig varme – tager højde for køleplader eller ventilationshuller i både printkortlayout og kabinetdesign.

• EMI (elektromagnetisk interferens): For højhastigheds digitale signaler skal du bruge differentialepar og omgive dem med jordspor for at reducere støj.

• DFM (Design for Manufacturability): Hvis du planlægger små-batch-produktion, skal du konsultere din PCBA-fabrik tidligt i designfasen for at sikre, at dit layout matcher deres produktionskapacitet.
