Automobil PCBA: En systematisk konstruktion fra pålidelighedssøjler til nul-defekt fremstilling

Den moderne bil gennemgår en dybtgående transformation fra et "mekanisk produkt" til en "mobil intelligent terminal." I denne udvikling er Printed Circuit Board Assembly (PCBA) - som den fysiske bærer og den elektriske sammenkoblingskerne af elektroniske kontrolenheder (ECU'er) - blevet en kritisk determinant for køretøjets ydeevne, sikkerhed og funktionelle grænser. I modsætning til forbrugerelektronik,Automobil PCBAfungerer i et ekstremt miljø præget af høje temperaturer, alvorlige termiske cyklusser, intense vibrationer, fugt og elektromagnetisk interferens. Dets design og fremstilling udgør således et stringent videnskabeligt system, der spænder over komponentvalg, proceskontrol og sporbarhed i fuld livscyklus.

I. Strenge Top-Tier-standarder: Kvalitetsgraven bygget af AEC-Q og IATF 16949

Pålideligheden af ​​automotive PCBA stammer ikke fra forstærkning på et enkelt trin, men er forankret i et top-down system med obligatorisk standardisering. Blandt disse udgør AEC-Q-serien og IATF 16949 kvalitetsstyringssystemet de to hjørnesten.

 AEC-Q-standarderne, der er etableret af Automotive Electronics Council, giver komponentcertificeringsspecifikationer med strenge testtærskler for forskellige komponenttyper. For eksempel fokuserer AEC-Q100 på integrerede kredsløb (IC'er), hvilket kræver, at de består tests såsom temperaturcyklus, elektromigration og fejlanalyse. AEC-Q200 målretter mod passive komponenter (kondensatorer, modstande osv.) og udsætter dem for termisk stød, fugt og vibrationstests for at sikre, at deres ydeevne forbliver stabil over et bredt temperaturområde fra -40°C til +125°C (og derover). Enhver komponent, der ikke har bestået AEC-Q-certificering, står over for betydelige barrierer for at komme ind i almindelige bilforsyningskæder.

På produktionssystemniveau har IATF 16949:2016 erstattet ISO/TS 16949 som den eneste kvalitetsstyringsstandard for bilindustrien. Dets kernemandat er den obligatoriske implementering af de fem kerneværktøjer (APQP, PPAP, FMEA, MSA, SPC) for at etablere en kvalitetsarkitektur med lukket sløjfe. Specifikt:

• APQP (Advanced Product Quality Planning) kræver DFM (Design for Manufacturability) gennemgange på designstadiet for proaktivt at undgå potentielle defekter, såsom "tombstonening" af 0201 små komponenter eller BGA (Ball Grid Array)-pudedesignfejl.

• PPAP (Production Part Approval Process) kræver, at Process Capability Index (Cpk) for Critical-to-Quality (CTQ) karakteristika skal være ≥ 1,67, hvilket betyder, at proceskapaciteten skal langt overstige de generelle industrielle standarder.

• FMEA (Failure Mode and Effects Analysis) vurderer systematisk risikoprioritetsnummeret (RPN) for potentielle fejltilstande i SMT-linjer (Surface Mount Technology) – såsom utilstrækkelig loddepasta eller BGA-tomrum – og gennemtvinger obligatoriske korrigerende handlinger for varer med høj RPN.

Dobbelt sikring af design og proces: Håndtering af termiske, mekaniske og kemiske udfordringer

De fysiske udfordringer, som automotive PCBA står over for, er centreret om tre områder: termisk styring, mekanisk stress og miljøkorrosion. Dette kræver kollaborativ innovation i både design- og fremstillingsprocesser.

1. Termisk styring og materialevalg PCBA'er placeret i nærheden af motorrum eller strømbatteripakker skal tåle langvarige høje temperaturer. For at afbøde termiske fejl prioriterer designere substrater med høj Tg (glasovergangstemperatur ≥ 170°C) FR-4-materialer eller polyimid, hvilket forhindrer PCB i at blive blødgjort og deformeret under varme. Til højeffektkomponenter introduceres Metal Core PCB'er (MCPCB'er) eller termiske vias kombineret med køleplader for at optimere varmeafledningsvejene. Derudover tilbyder PECVD (Plasma-Enhanced Chemical Vapor Deposition) plasmacoatinger – der er termisk gennemsigtige – beskyttelse på molekylært niveau uden at hindre varmeafledning, hvilket gør dem særligt velegnede til kompakte applikationer med høj effekttæthed som domænecontrollere.

2. Mekanisk vibrationsbeskyttelse og forbindelsesforstærkning Vibrationer er en primær årsag til loddeledstræthed. Designretningslinjer følger DFM-principperne: Undgå at placere store tunge komponenter i spændingskoncentrationszoner, og prioriter SMT over komponenter med gennemgående huller for at reducere belastningen af ​​loddeforbindelsen. For BGA-pakker, der er modtagelige for vibrationer, implementeres Underfill-processen – udfyldning af hullet under chippen med klæbemiddel for at fordele stress. Dette kan forbedre påvirkningssikkerheden med flere størrelsesordener. Ydermere giver pressfit-standarder såsom IPC-9797A specifikationer for forbindelsespålidelighed under vibrationsmiljøer.

3. Konform belægning og korrosionsbeskyttelse Fugt, saltspray og kemiske forurenende stoffer udgør langsigtede korrosionstrusler mod PCBA. Selektiv påføring af konform belægning er standardpraksis. For sensorer eller højfrekvente signalforbindelser kan traditionelle belægninger dog påvirke signalintegriteten eller tilføje termisk modstand. I sådanne tilfælde tilbyder nanoteknologibaserede belægninger på molekylært niveau (f.eks. plasmabelægninger fra P2i) en overlegen løsning, der giver anti-kondensbeskyttelse uden at ændre impedansegenskaberne. For BGA-områder med høj densitet er AXI (Automated X-ray Inspection) afhængig af overvågning af lodde-tømningshastigheder (typisk påkrævet at være <25 %) for at forhindre hulrum i at blive kilde til korrosion eller revneudbredelse.

Nul-defekt fremstilling: Closed-Loop 3D SPI til MES fuld sporbarhed

Kerneformålet med fremstilling af PCBA til biler er at nærme sig "Nul defekt." Dette mål opnås gennem stærkt automatiseret inspektion og proceskontrol i realtid.

I det kritiske SMT-stadium – loddepasta-udskrivning – viser statistikker, at 60 %-70 % af fejlene stammer fra udskrivningsafvigelser. For at imødegå dette anvender førende produktionslinjer 3D SPI (Three-Dimensional Solder Paste Inspection) koblet med et feedback-system med lukket sløjfe, der er knyttet til printeren. Når SPI registrerer en trendafvigelse i loddepastavolumen eller -højden, finjusterer systemet automatisk gummiskraberens tryk eller stenciludløsningshastigheden uden manuel indgriben. Denne mekanisme holder Cpk for kritiske parametre stabilt over 1,67. I efterfølgende faser:

• AOI (Automated Optical Inspection) fanger visuelle defekter såsom komponentforskydninger og brodannelse.

• ICT (In-Circuit Testing) bruger sondekontakter til hurtigt at screene for elektriske fejl såsom kortslutninger og modstandstolerancer.

• FCT (Functional Circuit Testing) simulerer virkelige driftsforhold (f.eks. 12V/24V strømudsving) for at verificere PCBA'ens funktionelle integritet.

Det er afgørende, at ende-til-ende-sporbarhed ikke kan forhandles. Som påbudt af IATF 16949 binder Manufacturing Execution System (MES) hver komponents batchnummer, placeringsparametre, reflow temperaturprofiler og endda røntgenbilleder til den endelige lasergraverede unikke UID af PCBA'en. I tilfælde af feltfejl kan hele produktionshistorikken hentes inden for 60 sekunder, hvilket muliggør præcis indeslutning og analyse af årsagen. Denne sporbarhedsevne er også stadig vigtigere for at understøtte "Ret-to-Repair"-regler.

Applikationsstratificering og systemintegration

Automotive PCBA-applikationer spænder over flere domæner, fra kropskontrol og drivlinje til intelligente cockpits og autonom kørsel. Hvert scenarie pålægger forskellige prioriteter:

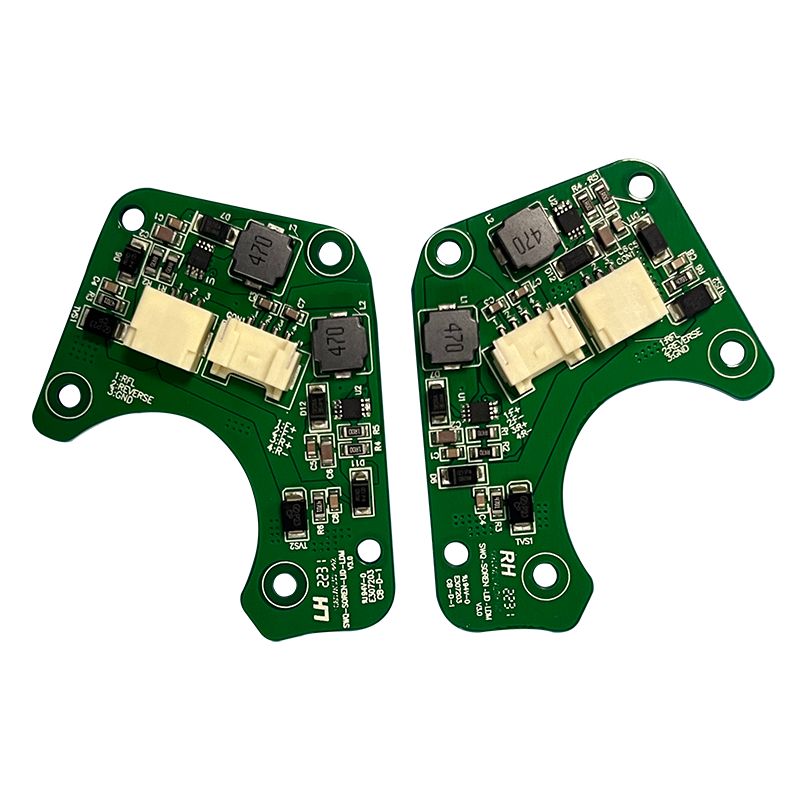

• Body Domain (BCM, Body Control Module): Lægger I/O-kontrol og lavt strømforbrug, med omkostningsfølsomhed, der kræver afbalancerede beskyttelsesforanstaltninger.

• Drivlinje- og sikkerhedsdomæner (ABS/ESP, blokeringsfrit bremsesystem/elektronisk stabilitetsprogram): Kræver ekstrem høj responshastighed og ekstrem miljøtolerance, hvilket nødvendiggør højkvalitets AEC-Q100 IC'er og forstærket redundansdesign.

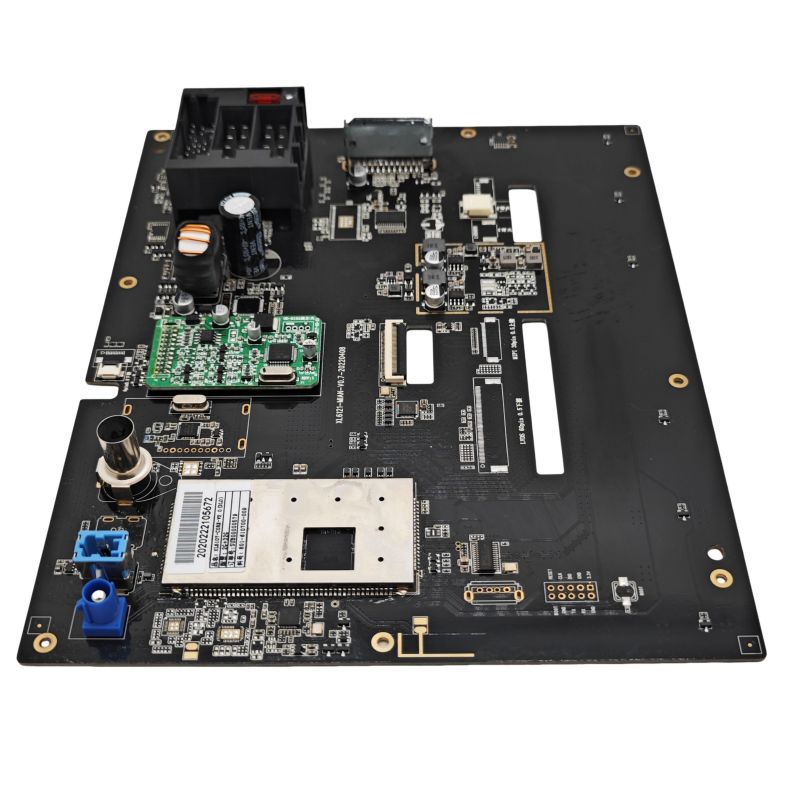

• Infotainmentdomæne: Prioriterer højhastighedssignaltransmission (f.eks. HDMI, LVDS) og elektromagnetisk kompatibilitet (EMC), der ofte anvender HDI (High-Density Interconnect) eller rigid-flex teknologier til at optimere signalintegriteten.

Automobil PCBAer i sin essens en videnskab om determinisme. Det etablerer strenge standarder gennem AEC-Q og IATF 16949 for at filtrere pålidelige gener ved kilden; det giver hardware modstandskraft mod barske miljøer gennem specialiserede designs og processer rettet mod varme, vibrationer og korrosion; og det låser næsten-nul-defekt proceskonsistens i masseproduktion gennem closed-loop SPC, AOI/røntgeninspektion og MES-sporbarhed. Efterhånden som automotive E/E (elektriske/elektroniske) arkitekturer udvikler sig mod centrale computerplatforme, skal PCBA ikke kun rumme højere computerdensiteter, men også opnå redundans og fejlforudsigelighed inden for den funktionelle sikkerhedsramme (ISO 26262). Teknologisk innovation på dette område fortsætter med at drive bilindustrien mod sikrere, mere intelligente og mere pålidelige horisonter.
