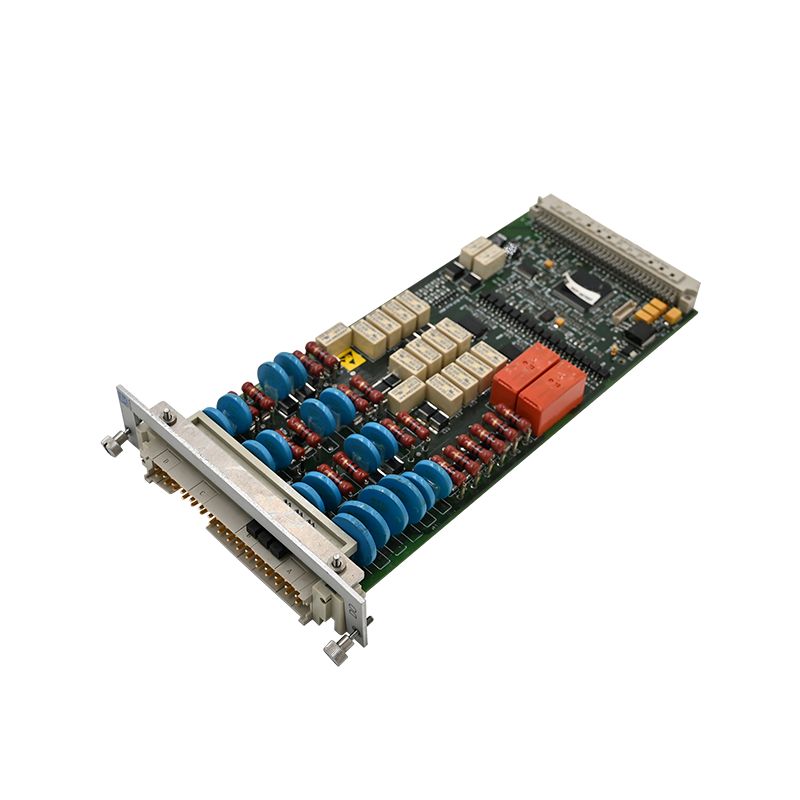

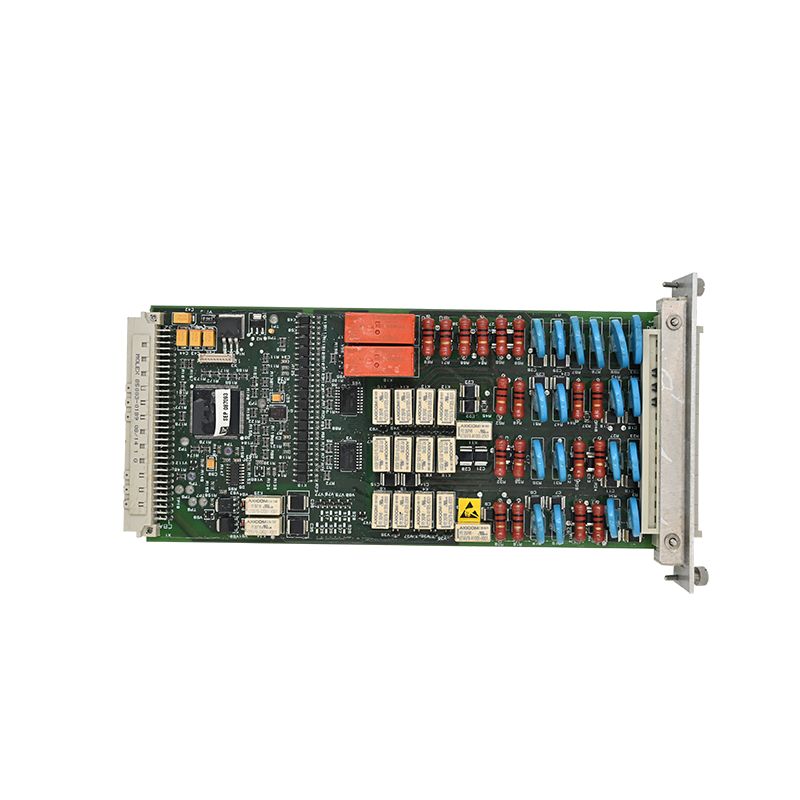

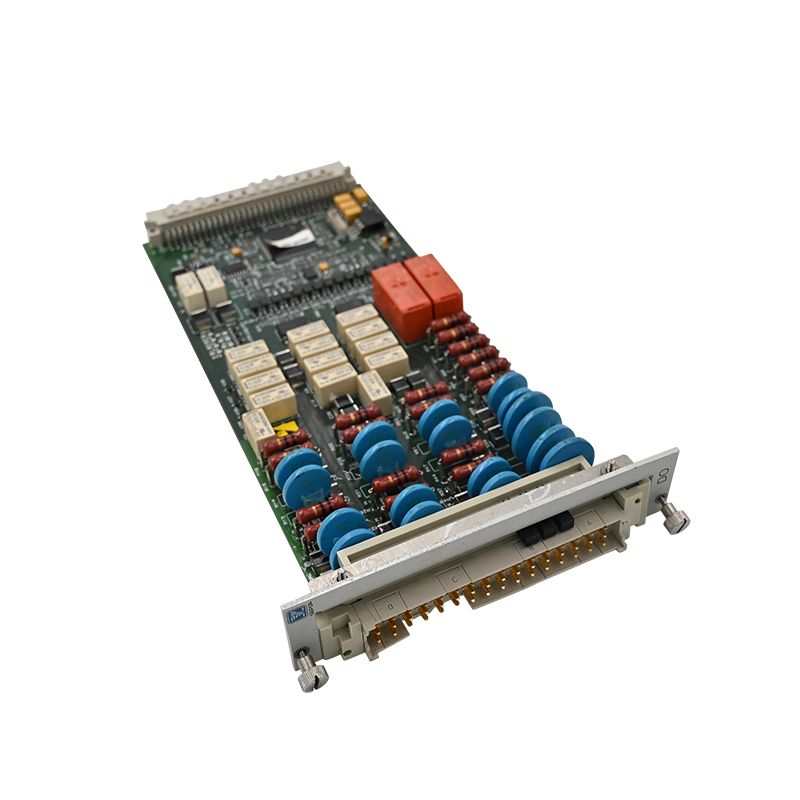

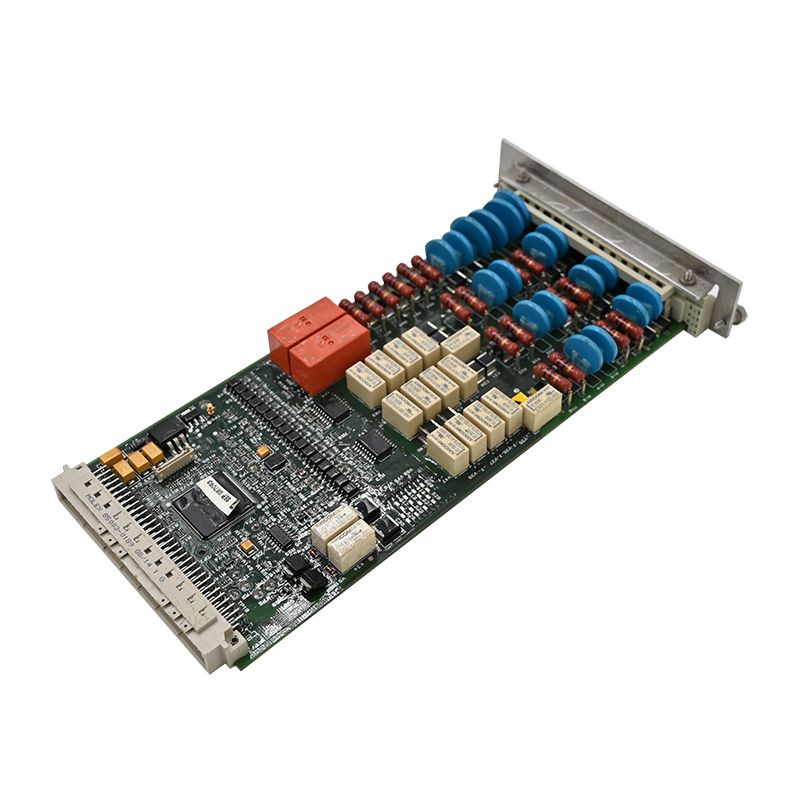

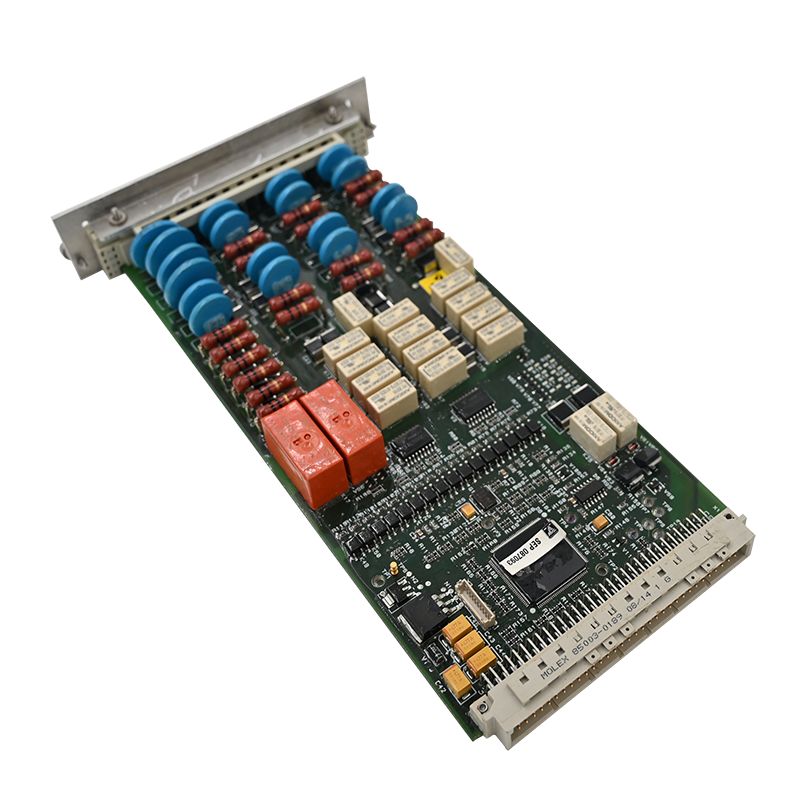

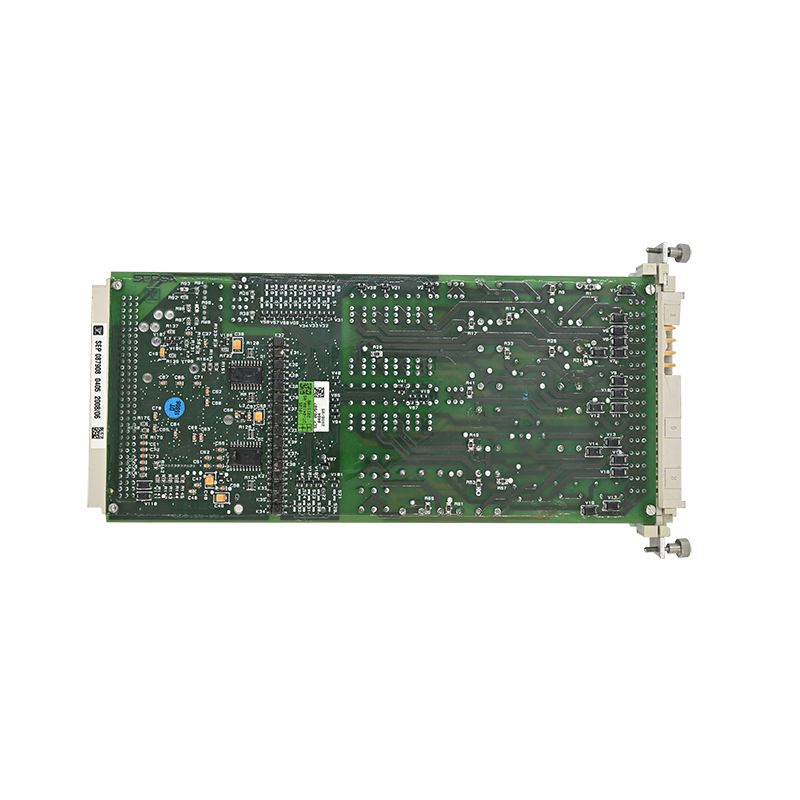

Hvis du leder efter højkvalitets digital analysator PCBA lavet i Kina, skal du ikke lede længere end Unixplore Electronics. Vi tilbyder et bredt udvalg af produkter til konkurrencedygtige priser og fremragende eftersalgsservice. Vi er også interesserede i at arbejde med potentielle partnere for at etablere gensidigt fordelagtige relationer.
Digital analysator PCBA kan designe og optimere forskellige typer og anvendelsesområder for at imødekomme brugernes behov. Dens hovedfunktioner omfatter indsamling af signaler, analysesignaler, behandling af data og visning af resultater.
Dens printkortdesign kræver udvælgelse og optimering baseret på specifikke digitale analysatortyper og anvendelsesområder.
Generelt skal designet af den digitale analysator PCBA overholde følgende trin:
Bestem kravene:Bestem de funktionelle krav til den digitale analysator, herunder signaltyper, analysealgoritmer, visningsmetoder, der skal indsamles.
Vælg de relevante komponenter:vælg den relevante elektroniske komponent og chip i henhold til kravene, såsom ADC (Analog Digital converter), DAC (digital Analog Converter), DSP (digital signal processor) osv.
Design kredsløb:I henhold til det valgte elektroniske komponent- og chipdesignkredsløb, herunder kredsløb som signalopsamling, behandling og visning.
Fejlretning og optimering:Efter at produktionen af printkortet er afsluttet, skal du fejlsøge og optimere for at sikre, at printkortet kan fungere normalt og opfylde behovene.
Det skal bemærkes, at designet af den digitale analysator PCBA skal have egenskaberne høj nøjagtighed, høj stabilitet og høj pålidelighed. Samtidig er den nem at betjene og vedligeholde, så brugerne nemt kan bruge og reparere. Derfor er streng testning og inspektion nødvendig under design- og produktionsprocessen.
Unixplore leverer one-stop nøglefærdig service til dit EMS-projekt. Kontakt os gerne for din bestyrelsesbygning, vi kan lave et tilbud indenfor 24 timer efter vi har modtaget dinGerber filogBOM liste!
Parameter | Evne |
Lag | 1-40 lag |
Samlingstype | Gennemgående hul (THT), overflademontering (SMT), blandet (THT+SMT) |
Minimum komponentstørrelse | 0201(01005 Metrisk) |
Maksimal komponentstørrelse | 2,0 tommer x 2,0 tommer x 0,4 tommer (50 mm x 50 mm x 10 mm) |
Komponentpakketyper | BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP osv. |
Minimum Pad Pitch | 0,5 mm (20 mil) for QFP, QFN, 0,8 mm (32 mil) for BGA |
Minimum sporbredde | 0,10 mm (4 mil) |
Minimum spor clearance | 0,10 mm (4 mil) |
Minimum borestørrelse | 0,15 mm (6 mil) |
Maksimal brætstørrelse | 18 tommer x 24 tommer (457 mm x 610 mm) |
Bordtykkelse | 0,0078 tommer (0,2 mm) til 0,236 tommer (6 mm) |
Bordmateriale | CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers osv. |
Overfladebehandling | OSP, HASL, Flash Gold, ENIG, Gold Finger osv. |
Loddepasta type | Blyholdig eller blyfri |
Kobber tykkelse | 0,5 OZ – 5 OZ |
Monteringsproces | Reflow Lodning, Bølgelodning, Manuel Lodning |
Inspektionsmetoder | Automatiseret optisk inspektion (AOI), røntgen, visuel inspektion |
Testmetoder internt | Funktionstest, sondetest, ældningstest, høj- og lavtemperaturtest |
Ekspeditionstid | Prøveudtagning: 24 timer til 7 dage, masseløb: 10 - 30 dage |
PCB Monteringsstandarder | ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse ll |
1.Automatisk loddepasta print
2.loddepasta udskrivning udført
3.SMT pick and place
4.SMT valg og sted udført
5.klar til reflow lodning
6.reflow lodning udført
7.klar til AOI
8.AOI inspektionsproces
9.THT komponent placering
10.bølgeloddeproces
11.THT montage udført
12.AOI Inspektion for THT montage
13.IC programmering
14.funktionstest
15.QC-tjek og reparation
16.PCBA konform belægningsproces
17.ESD pakning
18.Klar til forsendelse
