Dataopsamlingskort PCBA

Unixplore Electronics har specialiseret sig i one-stop nøglefærdig fremstilling og levering til Data Acquisition Card PCBA i Kina siden 2008 med certificering af ISO9001:2015 og PCB-samlingsstandard IPC-610E, som er meget udbredt i forskellige industrielt kontroludstyr og automationssystemer.

Model:UE-122

Send forespørgsel

Produkt beskrivelse

Hvad er Data Acquisition Card PCBA?

Unixplore Electronics er stolte af at kunne tilbyde digDataopsamlingskort PCBA. Vores mål er at sikre, at vores kunder er fuldt ud bevidste om vores produkter og deres funktionalitet og funktioner. Vi inviterer oprigtigt nye og gamle kunder til at samarbejde med os og bevæge os mod en fremgangsrig fremtid sammen.

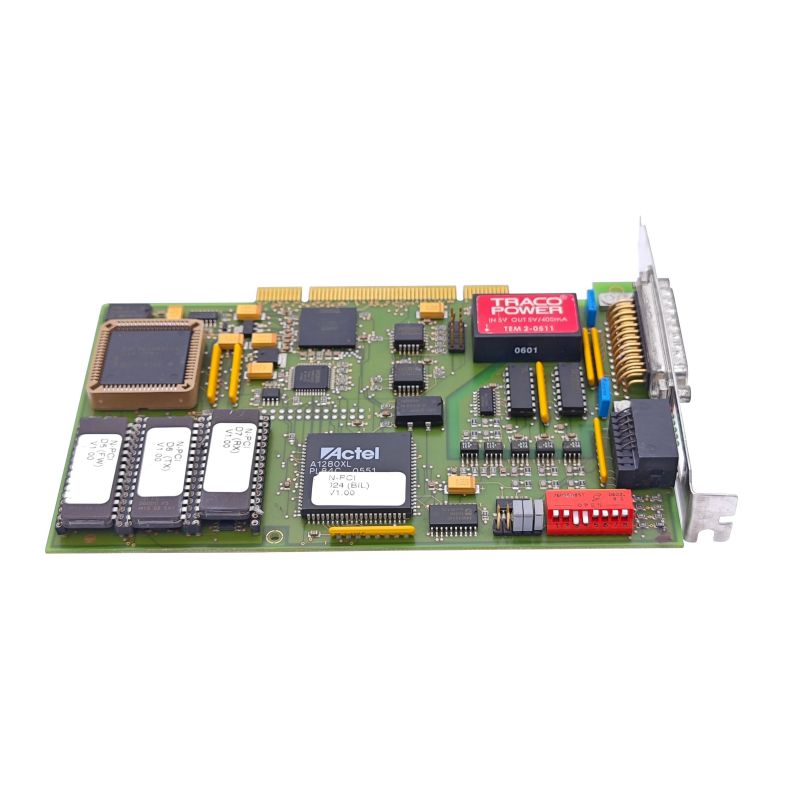

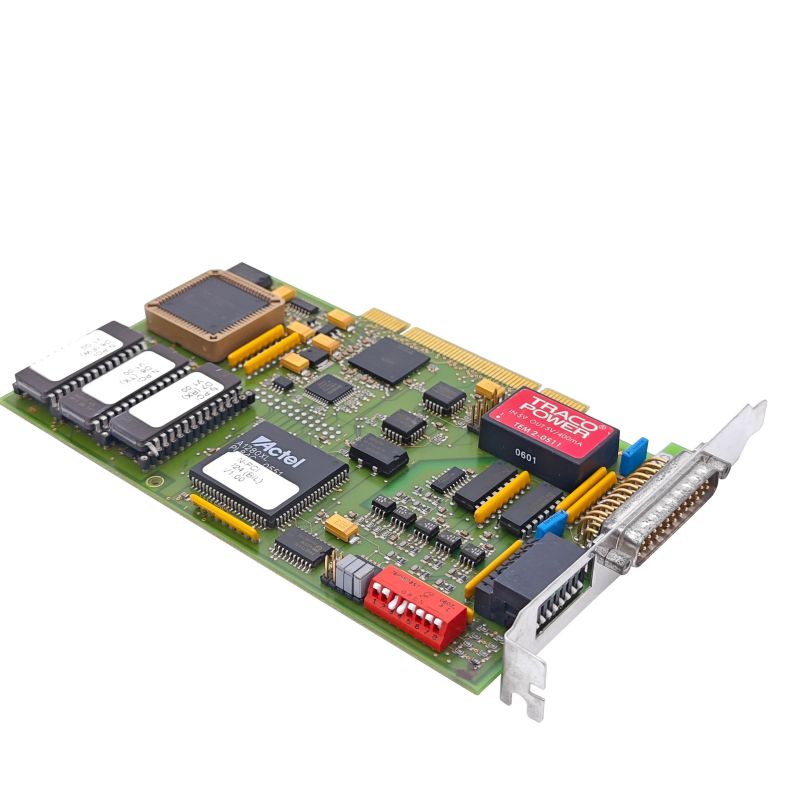

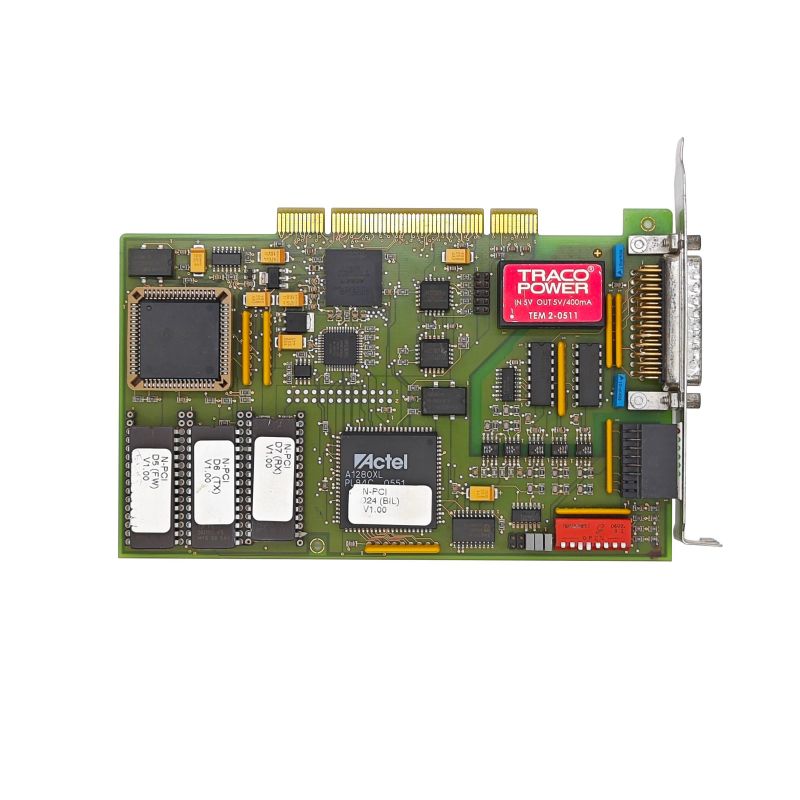

Dataopsamlingskort PCBA(DAQ PCBA) er en computerperiferi integreret på et printkort (PCB) designet til at fange analoge signaler fra en række sensorer og instrumenter og konvertere dem til et digitalt format, som en computer kan behandle.

Hovedfunktionerne for dataindsamlingskortets PCBA inkluderer:

Signaloptagelse:Optag analoge signaler fra forskellige enheder i den fysiske verden.

Signalkonvertering:Konverter analoge signaler til digitale signaler gennem en intern analog-til-digital konverter (ADC).

Dataoverførsel:Det konverterede digitale signal sendes til computeren gennem grænsefladekredsløbet for yderligere analyse og behandling.

Dataacquisition card PCB Assembly inkluderer normalt nøglekomponenter såsom analoge front-end-kredsløb, analog-til-digital-omformere, clock-kredsløb og interface-kredsløb, som arbejder sammen for at opnå nøjagtig indsamling og konvertering af data.

Ydeevneindikatorerne for dataindsamlingskortets PCBA kan desuden omfatte samplingshastighed, nøjagtighed, antal inputkanaler, inputområde, signal-til-støjforhold osv. Disse parametre vil direkte påvirke effekten af dataopsamling og konvertering.

Generelt spiller dataindsamlingskort PCBA en vigtig rolle i industriel kontrol, automatiseringssystemer, videnskabelige eksperimenter og andre områder, og er en af nøglekomponenterne til dataindsamling og -behandling.

Unixplore giver one-stopTURN-NEYservice til dit EMS-projekt. Kontakt os gerne for din bestyrelsesbygning, vi kan lave et tilbud indenfor 24 timer efter vi har modtaget dinGerber filogStykliste!

Dataopsamlingskort PCBA Fremstilling

* Gerber-fil og stykliste leveret af klienten
* Blank PCB lavet, komponenter købt af os
* PCB fabrikation med dele fuldt samlet
* 100 % funktionstestet OK før forsendelse
* RoHS-kompatibel, blyfri fremstillingsproces
* Hurtig levering, med uafhængig ESD-pakke
* One-stop elektronisk fremstillingsservice til PCB design, PCB layout, PCB fremstilling, komponent indkøb, PCB SMT og DIP montage, IC programmering, funktion test, emballering og levering

Unixplore PCB & PCB Assembly Mulighed

Parameter	Evne
Lag	1-40 lag
Samlingstype	Gennemgående hul (THT), overflademontering (SMT), blandet (THT+SMT)
Minimum komponentstørrelse	0201(01005 Metrisk)
Maksimal komponentstørrelse	2,0 tommer x 2,0 tommer x 0,4 tommer (50 mm x 50 mm x 10 mm)
Komponentpakketyper	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP osv.
Minimum Pad Pitch	0,5 mm (20 mil) for QFP, QFN, 0,8 mm (32 mil) for BGA
Minimum sporbredde	0,10 mm (4 mil)
Minimum spor clearance	0,10 mm (4 mil)
Minimum borestørrelse	0,15 mm (6 mil)
Maksimal brætstørrelse	18 tommer x 24 tommer (457 mm x 610 mm)
Bordtykkelse	0,0078 in (0,2 mm) til 0,236 in (6 mm)
Bordmateriale	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers osv.
Overfladebehandling	OSP, HASL, Flash Gold, ENIG, Gold Finger osv.
Loddepasta type	Blyholdig eller blyfri
Kobber tykkelse	0,5 OZ – 5 OZ
Monteringsproces	Reflow Lodning, Bølgelodning, Manuel Lodning
Inspektionsmetoder	Automatiseret optisk inspektion (AOI), røntgen, visuel inspektion
Testmetoder internt	Funktionstest, sondetest, ældningstest, høj- og lavtemperaturtest
Ekspeditionstid	Prøveudtagning: 24 timer til 7 dage, masseløb: 10 - 30 dage
PCB Monteringsstandarder	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse ll

Unixplore Value-Added EMS Service

● IC-forprogrammeringstjeneste med fil i formatet HEX,ELF og BIN.
● Dataopsamlingskort PCBA Funktionstestarmatur tilpasset efter kundens testkrav
● Æskebygningsservice inklusiv plast- og metalkasseform og -deleproduktion
● Konform belægning inklusive selektiv lakbelægning, epoxyharpiksindstøbning
● Ledningsnet og kabelsamling
● Færdig produktsamling inklusive æske, skærm, membranafbryder, mærkning og tilpasset karton- eller detailpakning.
● Forskellige tredjepartstests for PCBA er tilgængelige efter anmodning
● Produktcertificeringsassistance

PCBA-produktionsprocedure
