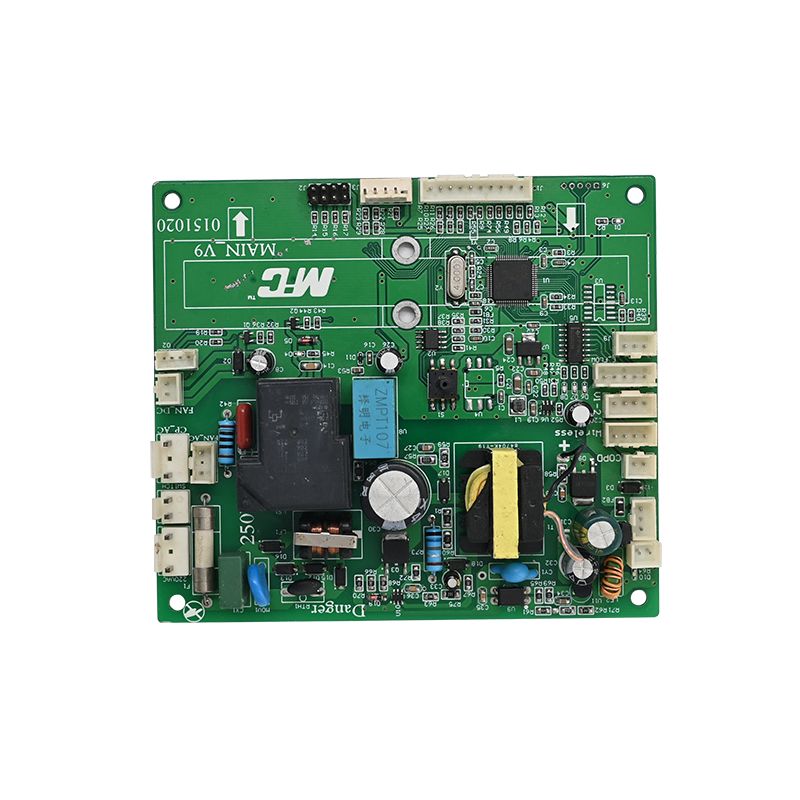

luftfriture PCBA

Unixplore Electronics er en kinesisk virksomhed, der har fokuseret på at skabe og producere førsteklasses airfryer PCBA siden 2008. Vi har certificeringer til ISO9001:2015 og IPC-610E PCB montagestandarder.

Model:UE-212

Send forespørgsel

Produkt beskrivelse

Sådan designes en funktionel testmetode til Air Fryer PCBA

Unixplore Electronics har været engageret i udvikling og fremstilling af høj kvalitetAir Fryer PCBA i form af OEM og ODM type siden 2011.

For at sikre en langsigtet stabil drift af en Air Fryer PCBA For at sikre en langsigtet stabil drift af en Air Fryer PCBA kan flere aspekter behandles:

At designe en funktionel testmetode for Air Fryer PCBA er et afgørende skridt i at sikre dens normale drift og funktionalitet. Følgende er de generelle trin til at designe en funktionel testmetode for en Air Fryer PCBA:

Funktionel testplan:Bestem først de funktioner, der skal testes, såsom opvarmning, ventilatorstyring, temperaturjustering, timere osv. Udvikl en detaljeret funktionel testplan for at sikre dækning af alle designet funktioner.

Forberedelse af testudstyr:Forbered de nødvendige testinstrumenter og -udstyr til Air Fryer PCBA's funktionstest, såsom termometre, voltmetre, amperemetre osv., for at overvåge og registrere testresultater.

Elektrisk test:Udfør elektriske tests for at kontrollere kredsløbsforbindelserne for korrekt funktion, og sørg for, at spænding og strøm opfylder designkravene, og sørg for, at alle kredsløbskomponenter fungerer korrekt.

Varmefunktionstest:Test opvarmningsfunktionen af Air Fryer PCBA, herunder indstilling af temperatur og opvarmningstid, og sørg for, at varmeelementet fungerer korrekt og når den forventede temperatur.

Ventilatorkontroltest:Test ventilatorens start/stop og hastighedskontrolfunktioner, og sørg for, at ventilatoren fungerer korrekt, og at hastigheden kan justeres efter behov.

Temperaturjusteringstest:Test nøjagtigheden af temperatursensoren og temperaturjusteringsfunktionen på kontrolkortet, hvilket sikrer nøjagtig temperaturkontrol under opvarmningsprocessen.

Timer funktionstest:Test timerfunktionen, herunder indstilling af tid, start- og stoptider, for at sikre, at timingfunktionen er normal og pålidelig.

Sikkerhedsbeskyttelsestest:Test sikkerhedsbeskyttelsesfunktioner, såsom overophedningsbeskyttelse og kortslutningsbeskyttelse, for at sikre, at opvarmning kan stoppes omgående i unormale situationer for at beskytte udstyr og brugersikkerhed.

Dataregistrering og analyse:Registrer testdata, analyser testresultater, identificer potentielle problemer, og juster og korriger Air Fryer PCBA.

Testrapport:Skriv en detaljeret testrapport, der registrerer testprocessen, resultaterne og de fundne problemer, for at give en reference til yderligere optimering og forbedring af Air Fryer PCBA.

Unixplore leverer one-stop nøglefærdig service til dinEMSogPCB samlingprojekter. Kontakt os gerne for din bestyrelsesbygning, vi kan lave et tilbud indenfor 24 timer efter vi har modtaget dinGerber filogStykliste!

Air Fryer PCBA Fremstilling

* Gerber-fil og stykliste leveret af klienten
* Bare PCB produceret, komponenter købt af os
* PCB-fremstilling med dele fuldt samlet
* 100 % funktionelt testet OK før forsendelse
* RoHS-kompatibel, blyfri fremstillingsproces
* Hurtig levering, med uafhængig ESD-pakke
* One-stop elektronisk fremstillingsservice til PCB design, PCB layout, PCB fremstilling, komponent indkøb, PCB SMT og DIP montage, IC programmering, funktion test, emballering og levering

Unixplore PCB & PCB Assembly Mulighed

Parameter	Evne
Lag	1-40 lag
Samlingstype	Gennemgående hul (THT), overflademontering (SMT), blandet (THT+SMT)
Minimum komponentstørrelse	0201(01005 Metrisk)
Maksimal komponentstørrelse	2,0 tommer x 2,0 tommer x 0,4 tommer (50 mm x 50 mm x 10 mm)
Komponentpakketyper	BGA, FBGA, QFN, QFP, VQFN, SOIC, SOP, SSOP, TSSOP, PLCC, DIP, SIP osv.
Minimum Pad Pitch	0,5 mm (20 mil) for QFP, QFN, 0,8 mm (32 mil) for BGA
Minimum sporbredde	0,10 mm (4 mil)
Minimum spor clearance	0,10 mm (4 mil)
Minimum borstørrelse	0,15 mm (6 mil)
Maksimal bordstørrelse	18 tommer x 24 tommer (457 mm x 610 mm)
Bordtykkelse	0,0078 tommer (0,2 mm) til 0,236 tommer (6 mm)
Bordmateriale	CEM-3, FR-2, FR-4, High-Tg, HDI, Aluminium, High Frequency, FPC, Rigid-Flex, Rogers osv.
Overfladefinish	OSP, HASL, Flash Gold, ENIG, Gold Finger osv.
Loddepasta type	Blyholdig eller blyfri
Kobber tykkelse	0,5 OZ – 5 OZ
Monteringsproces	Reflow Lodning, Bølgelodning, Manuel Lodning
Inspektionsmetoder	Automatiseret optisk inspektion (AOI), røntgen, visuel inspektion
Testmetoder internt	Funktionstest, sondetest, ældningstest, høj- og lavtemperaturtest
Ekspeditionstid	Prøveudtagning: 24 timer til 7 dage, masseløb: 10 - 30 dage
PCB Monteringsstandarder	ISO9001:2015; ROHS, UL 94V0, IPC-610E klasse ll

Unixplore Value-Added EMS Service

● IC-forprogrammeringstjeneste med fil i formatetHEX,ELFogBEHOLDER.
● Air Fryer PCBA funktionelt testarmatur tilpasset efter kundens testkrav
● Æskebygningsservice inklusive plast- og metalkasseform og -deleproduktion
● Konform belægning inklusive selektiv lakbelægning, epoxyharpiksindstøbning
● Ledningsnet og kabelsamling
● Færdig produktsamling inklusive æske, skærm, membranafbryder, mærkning og tilpasset karton- eller detailbokspakning.
● Forskellige tredjepartstests for PCBA er tilgængelige efter anmodning
● Produktcertificeringsassistance

PCBA-produktionsprocedure
