Motion Sensor PCBA Design går ind i "Micro"-æraen i 2026

Når du nærmer dig hoveddøren, og lysene tænder automatisk, eller når du vender telefonen, og skærmen roterer øjeblikkeligt – er disse tilsyneladende magiske scener afhængige af én kernekomponent: Bevægelsessensor PCBA.

Med den eksplosive vækst af IoT og edge computing kan traditionelle motion sensing designs ikke længere opfylde de ekstreme krav til miniaturisering, ultralavt strømforbrug og støjimmunitet. Mellem 2025 og 2026 har denne teknologi nået et kritisk vendepunkt: at bevæge sig fra "montering" til ægte "integration."

I. Farvel, Clunky Designs: The Core Architecture of Integrated PCBA

Traditionelbevægelsessensor PCBAs ofte tilsluttet sensoren som et separat modul via gennemgående stifter, hvilket fører til omfangsrige volumener og signalforsinkelser. I dag bevæger branchen sig afgørende mod integrerede og indlejrede arkitekturer.

I henhold til den seneste tekniske litteratur anvender moderne højpræcisions-bevægelsessensor-PCBA'er nu en Embedded MEMS Sensor Architecture. Ved at laminere mikro-elektromekaniske systemer direkte inde i PCB-substratet har ingeniører bygget et fire-lags kernesystem:

1. Sensing Layer: Lasermikrobearbejdning skaber præcisionsmikrohulrum inde i printkortet til accelerometre eller gyroskoper.

2. Signal Conditioning Layer: Integrerede støjsvage op-amps øger svage mikrovolt-signaler til brugbare niveauer.

3. Processing Layer: Embedded Cortex-M4 MCU'er muliggør lokal dataforbehandling, hvilket reducerer afhængigheden af ​​skyen.

De umiddelbare fordele ved dette integrerede design er en 40 % eller mere reduktion i volumen og markant forbedret støjimmunitet på grund af kortere signalveje – afgørende for smartphones og bærbare.

II. Stjerneteknologi: SMD-revolutionen inden for PIR-sensorer

I en verden af ​​bevægelsesregistrering er PIR-sensorer (passive infrarøde) fortsat den dominerende løsning til menneskelig detektion. Traditionelle PIR-sensorer var dog store, krævede lodning gennem hul og var en stor hindring for fuldautomatiserede produktionslinjer.

Dette er nu ved at ændre sig. Med miniature reflowable IR-sensorer (banebrydende af producenter som Murata), har industrien opnået et længe ventet gennembrud:

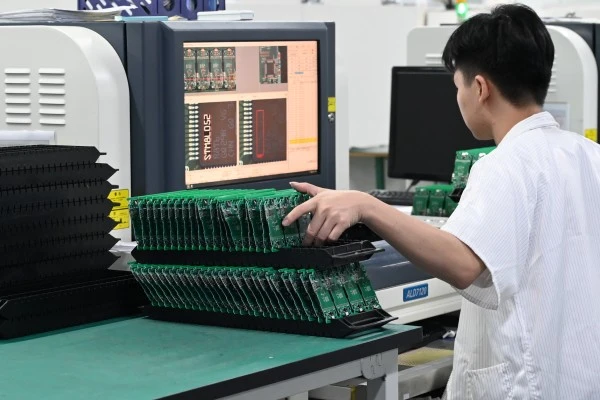

• Fuldt automatiseret samling: Disse SMD-komponenter understøtter standard reflow-lodning. Produktionslinjer behøver ikke længere en manuel arbejdsstation til denne specielle sensor, hvilket muliggør fuldautomatisk PCBA-montage.

• Ultra-lav profil: Sammenlignet med det traditionelle "store kuppel"-objektivdesign er Z-aksens højde drastisk reduceret, hvilket gør ultratynd smart belysning og skjulte sikkerhedsenheder mulige.

• Smart Digital Output: De følsomme analoge signaler er væk. Ny generation af sensorer understøtter I²C digitale grænseflader med konfigurerbare tærskler. De kan effektivt skelne mellem et kæledyr, der bevæger sig, og en person, der trænger sig på, hvilket drastisk reducerer falske alarmer.

III. Design i aktion: Hvordan undgår man de tre fælder af bevægelsessensor-PCBA?

På trods af forbedret hardware er det ikke let at designe en robust bevægelsessensor PCBA. Baseret på de seneste 2025-designretningslinjer og casestudier skal udviklere overvinde tre store udfordringer:

1. Den stille krig mod RF-interferens Moderne bevægelsessensor PCBA'er integrerer ofte trådløse kommunikationsmoduler (Wi-Fi/Bluetooth). Højfrekvente RF-signaler kan nemt ødelægge sensorsignaler. Løsningen: Implementer partitionsisolering. Opret en "følsom zone" og en "interferenskildezone" på printkortet, bevar mindst 5 mm mellemrum, og tilføj en jordet metalskærm over sensoren.

2. Nøjagtighedsudfordringen ved termisk styring Bevægelsessensorer, især PIR-typer, er ekstremt temperaturfølsomme. Temperaturinducerede falske triggere er almindelige. Moderne avancerede designs bruger high-Tg FR4-materialer med mikrotermiske via-arrays for hurtigt at lede varme væk fra varmegenererende komponenter (som LED'er eller LDO'er), hvilket sikrer, at sensoren fungerer i et stabilt termisk miljø.

3. HDI-processen til miniaturisering For at integrere en sensor, MCU og strømstyring inden for et 40 mm × 30 mm rum skal du bruge en 8-lags, 2-trins HDI-proces (High Density Interconnect). Ved at bruge 0,1 mm mikro-vias og 01005 ultrasmå komponenter, kan designere endda udvide batterirummet og samtidig bevare ydeevnen og dermed forlænge enhedens batterilevetid.

IV. Markedstendens: Det symbiotiske forhold mellem sensorer og halvledere

Ud over forbrugerelektronik udvides avancerede applikationer til bevægelsessensor-PCBA'er til halvlederfremstilling og præcisionsindustrielt udstyr.

Ifølge nylige industrianalyser bliver præcisionsbevægelsessystemer essentielle for backend-halvlederprocesser (pakning, test). For eksempel erstatter piezoelektriske sensorer og præcisionsrobotter mennesker i håndteringen af ​​ekstremt skrøbelige wafers og små løse dele. Dette kræver, at PCBA'en har ekstrem høj gentagelig positioneringsnøjagtighed og vibrationsimmunitet.

Dette markerer en stor udvikling: Bevægelsessensorens PCBA er ikke længere kun en "sansende" komponent, men den intelligente hjerne i en lukket sløjfe, der "sanser, behandler og handler."
