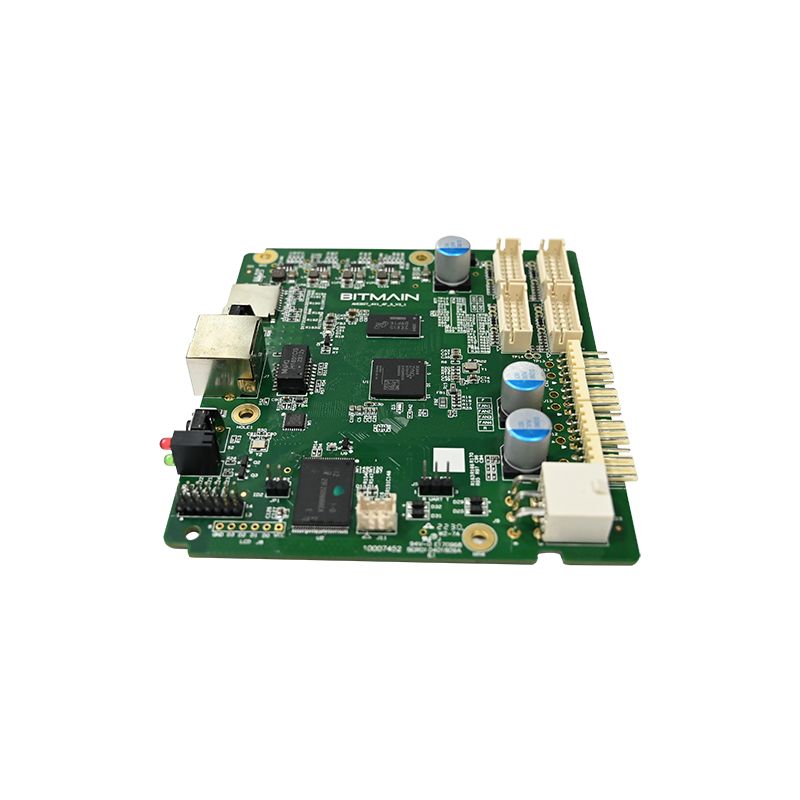

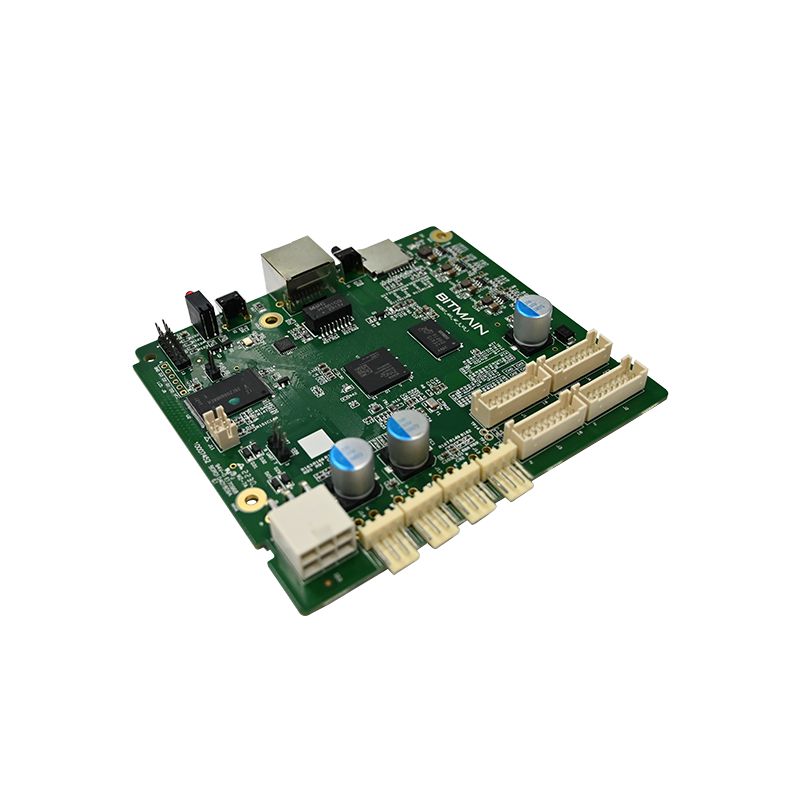

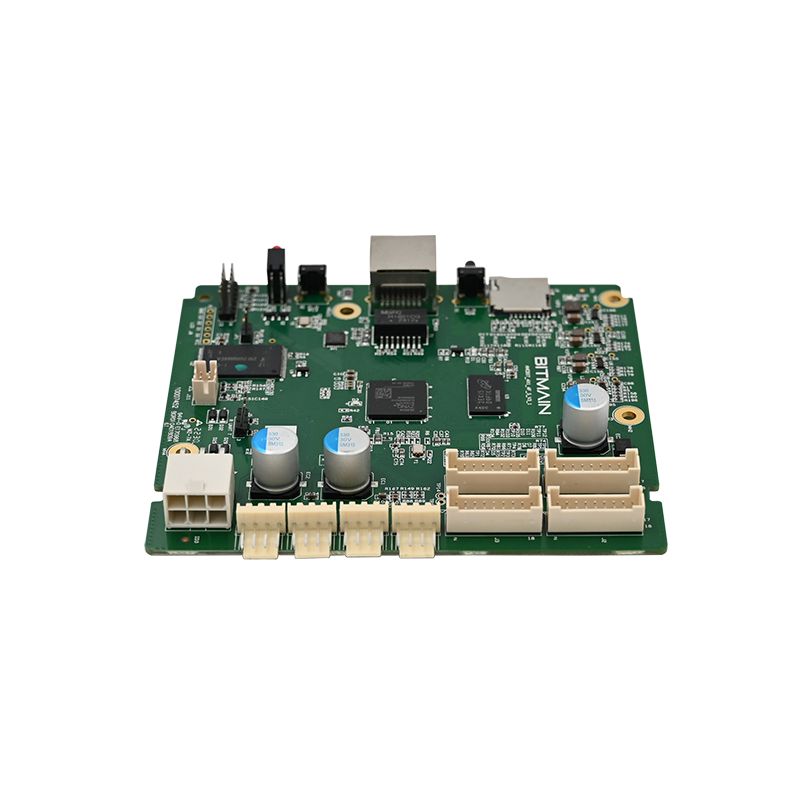

Bevægelsessensor PCBA

Hvad er en bevægelsessensor PCBA?

En bevægelsessensor PCBA er en printpladekonstruktion, der er designet specifikt til at detektere bevægelse ved hjælp af infrarøde, mikrobølge- eller ultralydstransducere. I modsætning til almindelige PCBA kræver bevægelsessensorkort lavt strømforbrug, hurtig vågne-fra-søvn-respons og støjfiltrering for at undgå falske triggere.

Ingeniører vælger en bevægelsessensor PCBA baseret på tre parametre: registreringsområde, udgangssignaltype og driftsstrøm. Det forkerte valg fører til hyppige falske alarmer eller manglende registreringer.

Kernekomponenter i en bevægelsessensor PCBA

Hver bevægelsessensor PCBA indeholder disse fem funktionelle blokke:

· Sensorelement – PIR (pyroelektrisk), mikrobølge-doppler eller ultralydstransducer

· Analog frontend – Operationsforstærker med båndpasfilter

· Komparator – Tærskeldetektor med hysterese

· Timingslogik – Justerbar holdetid og spærreperiode

· Udgangstrin – Relæ-, transistor- eller signal på logisk niveau

Typiske applikationer

Detaljerede tekniske parametre for denne bevægelsessensor PCBA

Følgende specifikationer repræsenterer en typisk højtydende bevægelsessensor PCBA, der bruges i kommercielle og private sikkerhedsprodukter.

Elektriske egenskaber

Detektionsydelse

Fysiske og miljømæssige specifikationer

· Tavledimensioner – 32 mm x 28 mm (standard) eller tilpasset

· Monteringshuller – To 3 mm i diameter, 25 mm fra midten til midten

· Driftstemperatur – -20°C til +70°C

· Opbevaringstemperatur – -40°C til +85°C

· Fugttolerance – 95 % RH ikke-kondenserende

· Konform belægning – Valgfri (til udendørs eller fugtig brug)

Justerbare indstillinger (DIP-switch eller jumper)

De fleste bevægelsessensor PCBA-design inkluderer brugerkonfigurerbare parametre:

Hvordan denne bevægelsessensor PCBA kan sammenlignes med konkurrerende designs

Ikke alle bevægelsessensor PCBA-kort yder lige meget under virkelige forhold. Tabellen nedenfor viser kritiske forskelle.

Bevægelsessensor PCBA FAQ – Tekniske svar

Disse tre spørgsmål stilles ugentligt af hardwareingeniører, integratorer og indkøbsspecialister, der evaluerer bevægelsessensor PCBA-løsninger.

Spørgsmål 1: Hvad er forskellen mellem PIR-, mikrobølge- og dual-tech bevægelsessensor PCBA-design - og hvilken skal jeg vælge?

Svar: En PIR (passiv infrarød) bevægelsessensor PCBA registrerer ændringer i infrarød stråling fra bevægelige kroppe. Den bruger meget lav strøm (15-30µA standby), men er følsom over for temperaturgradienter og kan udløses falsk fra HVAC-ventiler eller sollys. En mikrobølgebevægelsessensor PCBA udsender laveffekt RF (typisk 5,8 GHz eller 10,525 GHz) og måler Doppler-skift. Den detekterer gennem plastikkabinetter og ignorerer temperatur, men bruger højere strøm (15-25mA) og kan trænge ind i vægge, hvilket forårsager falsk detektering fra tilstødende rum. En dual-tech bevægelsessensor PCBA indeholder både PIR- og mikrobølgesensorer og udløses kun, når begge detekterer bevægelse. Dette eliminerer næsten alle falske alarmer, men øger omkostningerne og standbystrømmen (2-5mA). Valgvejledning: For batteridrevne udendørslamper skal du vælge PIR-kun. Til indendørs belægningsdetektion, hvor falske triggere er uacceptable, skal du vælge dual-tech. For automatiske døre, hvor hastighed betyder mere end strømforbrug, skal du vælge kun mikroovn. De fleste kommercielle sikkerhedsbevægelsessensorer PCBA-design bruger PIR med avanceret signalfiltrering som den bedste balance mellem omkostninger, kraft og pålidelighed.

Spørgsmål 2: Hvordan justerer jeg detektionsområdet og holdetiden på denne bevægelsessensor PCBA, og kan disse indstillinger ændres uden at fjerne kortet fra dets kabinet?

Svar: Denne bevægelsessensor PCBA giver tre metoder til justering. For det første indbyggede potentiometre: Et mærket "SENS" (følsomhed) justerer detektionsområdet fra 3 meter (helt mod uret) til 12 meter (helt med uret). En anden mærket "TIME" justerer holdetiden fra 5 sekunder til 10 minutter. For det andet, DIP-switche: De fleste boards inkluderer en 4-positionskontakt til grove indstillinger af holdetid, lystærskel og outputpolaritet. For det tredje, til fjernjustering inkluderer nogle bevægelsessensor PCBA-design en digital indgang, der accepterer eksterne potentiometre eller 0-10V styresignaler. For justeringer uden at åbne kabinettet, specificer en bevægelsessensor PCBA med en fjernbetjeningsmodtager (38kHz IR eller 433MHz RF) – dette tilføjer ca. $1,50 til styklisteomkostningerne. Uden fjernjustering skal du åbne kabinettet og bruge en lille skruetrækker til at dreje potentiometrene. Juster altid følsomheden efter montering på dens endelige placering, da de omgivende vægge og gulvmateriale påvirker detektionsområdet. Start med følsomhed på 50 % og øg kun, hvis der er dækningsgab.

Spørgsmål 3: Hvad er den typiske falske triggerrate for denne bevægelsessensor PCBA, og hvordan reducerer temperaturkompensation falske alarmer?

Svar: I en korrekt installeret applikation (intet direkte sollys på linsen, ingen varmeventiler inden for 2 meter, ingen store glasvinduer, der reflekterer trafik i bevægelse), opnår denne bevægelsessensor-PCBA en falsk triggerrate på mindre end én hændelse pr. 200 detektioner. Uden temperaturkompensation kan en PIR-bevægelsessensor-PCBA falsk-trigger, når den omgivende temperatur nærmer sig menneskelig hudtemperatur (ca. 37°C eller 98°F). Ved 30°C rumtemperatur falder signal-støjforholdet med 60% sammenlignet med 20°C. Denne bevægelsessensor PCBA inkluderer en indbygget termistor forbundet til et kompensationskredsløb, der øger forstærkningen med 2,5 % for hver 1°C stigning over 25°C. Ved 35°C er forstærkningen 25 % højere end ved 25°C, hvilket genopretter detektionsfølsomheden. Kompensationen reducerer også forstærkningen ved lave temperaturer (under 10°C) for at forhindre falske triggere fra koldt træk. Feltdata fra bevægelsessensor PCBA-installationer i mellemøstligt klima (udendørstemperaturer når 45°C) viser en 78 % reduktion af generende alarmer, når temperaturkompensation er aktiveret versus deaktiveret. Aktiver altid kompensation for udendørs eller ubetingede indendørs rum.

Installation Best Practices for Motion Sensor PCBA

Selv den bedste bevægelsessensor PCBA yder dårligt, hvis den installeres forkert. Følg disse retningslinjer.

Monteringshøjde og -position

· Anbefalet højde – 1,8 til 2,2 meter (skulder til hovedhøjde)

· Under 1,5 meter – Savner torsobevægelse, registrerer kun kæledyr

· Over 2,5 meter – Reduceret jorddækning, skaber døde zoner direkte under

Undgå disse falske triggerkilder

Ledningsretningslinjer

· Brug parsnoet til udgangssignalet løber længere end 10 meter

· Hold vekselstrømsledninger mindst 30 cm fra bevægelsessensorens PCBA

· Tilføj en 100nF kondensator over strømindgangen, hvis der skiftes støjende belastninger (relæer, kontaktorer)

Test af din bevægelsessensor PCBA før installation

En bænktest fanger 90 % af opsætningsfejl. Følg denne sekvens.

Bænktestprocedure

1. Sæt strøm på, og vent 60 sekunder på opvarmning

2. Bekræft, at LED blinker cirka én gang hvert 10. sekund (indikerer standby)

3. Gå hen over synsfeltet på 3 meters afstand

4. Bekræft, at LED'en tænder, og output ændrer tilstand

5. Markér tiden, indtil LED'en slukker (skal svare til indstillingen for holdtidspunkt)

6. Gentag med langsom krybning (0,2 m/s) og hurtig løb (2 m/s)

Fejl og årsager

Resumé – Reference til nøglespecifikationer

For hurtig reference, hold denne specifikationsblok tilgængelig under design og indkøb.

Motion Sensor PCBA – Standardkonfiguration

· Spænding: 5-24V DC

· Standbystrøm: 20µA typisk

· Detektionsrækkevidde: 8-12 meter

· Detektionsvinkel: 120 grader

· Holdetid: justerbar 5 s til 10 min

· Udgang: Relæ (10A) eller transistor (100mA)

· Driftstemperatur: -20°C til +70°C

· Certificeringer: Overholder ISO9001- og RoHS-standarder
