Hvordan fungerer en udgangsskilt-PCBA under et strømsvigt?

Et udgangsskilt forventes at forblive synligt, når normal strøm afbrydes, så PCBA (Printed Circuit Board Assembly) spiller en vigtig rolle i styringen af ​​overgangen fra normal strøm til nøddrift. Det nøjagtige kredsløbsdesign varierer efter produkt, men den grundlæggende proces involverer normalt strømdetektion, batteristyring, strømskift og LED-kontrol.

Hvad sker der, når normal strøm er tilgængelig?

Under normale forhold vilAfslut Sign PCBAmodtager strøm fra hovedstrømforsyningen og leverer den nødvendige strøm til LED-lyskilden.

Samtidig kan PCBA'en styre backup-batteriet, så det forbliver klar til nøddrift. Afhængigt af produktdesignet kan kredsløbet også overvåge ladestatus og give en indikator for driftstilstanden.

I denne tilstand håndterer hovedstrømforsyningen normal drift, mens batteriet forbliver tilgængeligt som backupkilde.

Hvordan registrerer PCBA en strømsvigt?

Når den normale strømforsyning afbrydes eller falder uden for den påkrævede driftstilstand, skal PCBA'en hurtigt genkende ændringen.

Kredsløbet overvåger den indgående strøm og registrerer tabet af den normale forsyning. Når et strømsvigt er identificeret, ændrer styrekredsløbet strømvejen fra den normale forsyning til backup-batteriet.

Denne overgang er en vigtig del af design af nødudgangsskilte, fordi LED'en skal forblive oplyst i stedet for blot at slukke, når hovedstrømmen forsvinder.

Hvordan tager backup-batteriet over?

Efter at have registreret en strømafbrydelse, skifter PCBA strømkilden til backup-batteriet.

Batteriet leverer herefter energi til nødbelysningskredsløbet, mens PCBA'en regulerer og fordeler den tilgængelige strøm efter udgangsskiltets design.

Den nøjagtige batterispænding, kapacitet, opladningsmetode og backup-varighed afhænger af den specifikke produktkonfiguration. Derfor bør PCBA'en være designet til at matche batteriet og LED-systemet i stedet for at blive behandlet som en universel erstatningskomponent.

Hvordan styrer PCBA'en LED'en?

LED'en er den synlige del af udgangsskiltet, men stabil belysning afhænger af det elektroniske kredsløb bagved.

Under nøddrift styrer PCBA den elektriske forsyning, der leveres til LED'en. Kredsløbet kan omfatte LED-drift og strømstyringsfunktioner for at opretholde passende LED-drift, når batterispændingen ændres.

Dette er især vigtigt under længere backup-perioder, fordi batterispændingen ikke forbliver konstant under afladningen.

Hvad sker der, når normal strøm vender tilbage?

Når den normale strømforsyning genoprettes, detekterer PCBA'en returen af ​​inputeffekten og ændrer systemet tilbage til dets normale driftstilstand.

Backup-batteriet kan derefter vende tilbage til dets opladningstilstand, afhængigt af kredsløbsdesignet. På denne måde er batteriet forberedt på en fremtidig strømafbrydelse i stedet for at blive brugt op efter en enkelt nødhændelse.

Den komplette betjeningssekvens kan derfor opsummeres som:

Normal strøm → Registrering af strømsvigt → Batteriskift → Nød-LED-drift → Strømgendannelse → Batteriopladning

Hvilke funktioner skal en udgangsskilt-PCBA indeholde?

Funktionerne afhænger af produktdesignet, men en Exit Sign PCBA kan omfatte:

Ikke alle Exit Sign PCBA bruger den samme kredsløbsarkitektur. De påkrævede funktioner bør bestemmes af det færdige udgangsskilt, batterisystem, LED-konfiguration og gældende produktkrav.

Hvad skal overvejes, når man udvikler en udgangsskilt-PCBA?

For producenter, der udvikler eller køber en Exit Sign PCBA, bør flere faktorer overvejes før produktion.

Batterikompatibilitet er vigtig, fordi opladnings- og afladningskredsløbet skal matche det valgte batteri.

LED-konfiguration skal også overvejes, fordi printkortet skal give passende elektrisk styring til den tilsigtede LED-belastning.

Kravene til indgangseffekt bør defineres i overensstemmelse med måludgangsskiltet og markedet.

Derudover bør PCB-layoutet, komponentvalg, termiske forhold, beskyttelsesfunktioner og påkrævet test gennemgås under produktudviklingen.

For sikkerhedsrelaterede belysningsprodukter bør gældende regionale standarder og certificeringskravene for det komplette færdige produkt også bekræftes før masseproduktion.

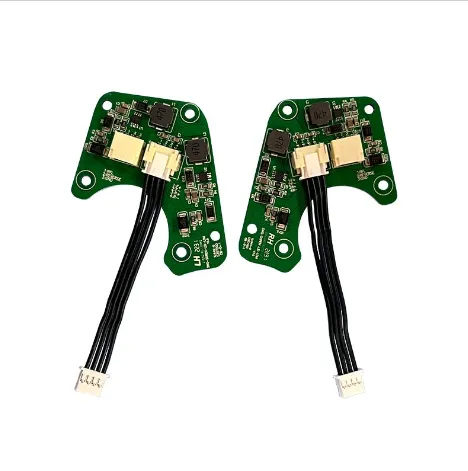

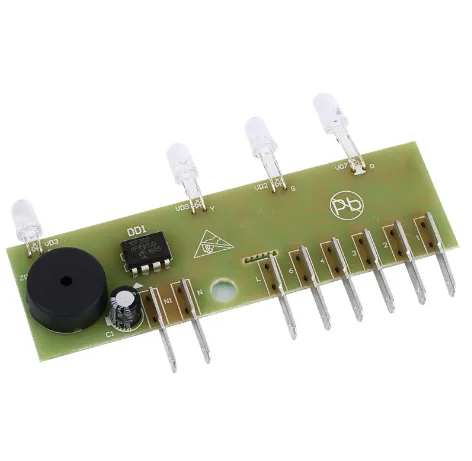

Afslut Sign PCBA fra Unixplore Electronics

Hos Unixplore Electronics leverer vi PCBA-produktion og elektronikmontering til kunder, der udvikler produkter såsom udgangsskilte og nødbelysningsudstyr. Vi kan arbejde ud fra kundeleverede PCB-designs og produktionskrav, med vores produktionserfaring, der dækker PCB-samling og færdige elektroniske samlinger.

For enAfslut Sign PCBAprojekt, anbefaler vi at bekræfte indgangseffekt, batterispecifikation, LED-konfiguration, nødvendige funktioner, PCB-design og målmarkedskrav før produktion, så samlingen matcher det tiltænkte færdige produkt.

Lær mere om voresAfslut Sign PCBA

Under et strømsvigt, enAfslut Sign PCBAfungerer som kontrolpunktet mellem den normale strømforsyning, backup-batteri og LED-belysningssystem. Den registrerer afbrydelsen, skifter strømkilde, styrer nød-LED-drift og kan returnere systemet til normal opladning, når strømmen genoprettes.
