Hvordan Dash Cam PCBA-udvikling udvikler sig: Fra chipvalg til masseproduktion

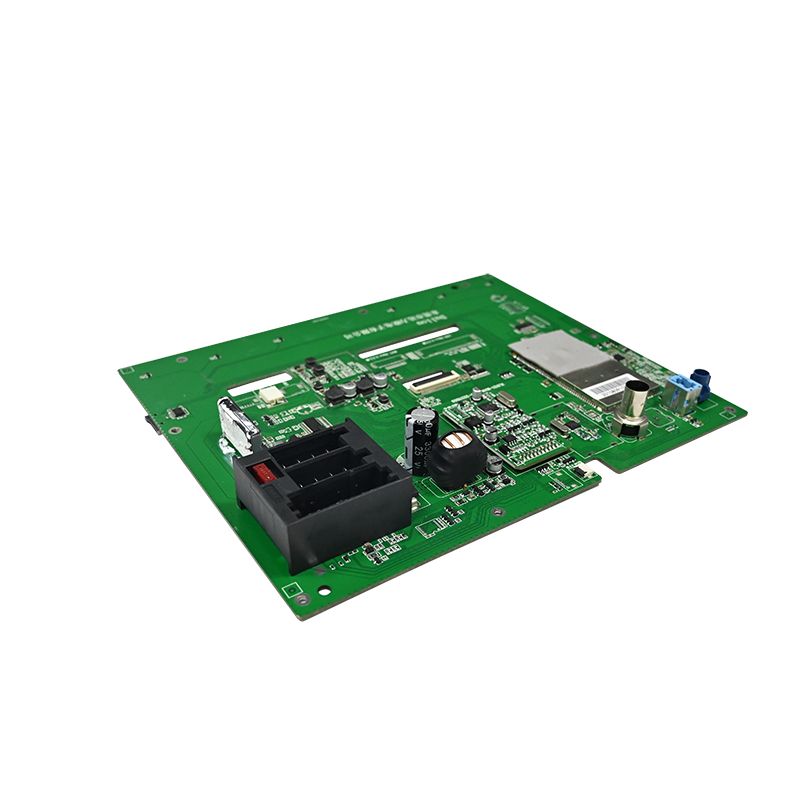

I sin kerne er et instrumentbrætskamera ikke defineret af dets objektiv eller hus, men af ​​detsPCBA(Printed Circuit Board Samling). Få chipsættet rigtigt og brættet stabilt, og du har allerede vundet halvdelen af ​​kampen. Med udgangspunkt i industriens erfaring fra den virkelige verden er her en ligetil guide, der dækker chipsetvalg, kredsløbsdesign, fremstilling og test.

1. Chipsetvalg: Vælg først "Hjernen", og byg derefter omkring den

Hovedprocessoren er hjertet i PCBA'en. Når dette er besluttet, er resten af ​​kredsløbet, omkostningerne og ydeevneloftet stort set sat. I øjeblikket har de almindelige muligheder hver deres styrker:

• Ambarella: Kendt for overlegen billedbehandling, fremragende billedkvalitet og høj kodningseffektivitet. Ideel til avancerede 4K-dashcams, men udviklingen er kompleks, og styklisteomkostningerne er højere.

• Novatek: Markedsleder målt på volumen. Tilbyder fremragende værdi for pengene med muligheder, der spænder fra entry-level til high-end (understøtter 4K, HDR). Ofte det bedste valg for masseproducerede produkter.

• Andre (Hisilicon, Allwinner osv.): Bruges på specifikke markeder eller omkostningsfølsomme produkter.

Se ikke kun på opløsningen. Vurder dine faktiske behov: Understøtter den dobbelt optagelse foran og bagpå? Hvordan er ydeevnen i svagt lys? Har du brug for ADAS- eller AI-funktioner? Disse bestemmer den nødvendige computerkraft og ISP-kapacitet (Image Signal Processor).

Når hovedprocessoren er valgt, skal du være opmærksom på disse vigtige perifere enheder:

• Strømstyring: Motorkraft er notorisk støjende (9V–16V med forbigående spidser). Du skal bruge en DC-DC-konverter med bred indgangsspænding med beskyttelse mod overspænding, overstrøm og omvendt polaritet. Hvis parkeringstilstand er påkrævet, skal du tilføje et lavspændingsdetekterings-/beskyttelseskredsløb for at forhindre, at bilbatteriet tømmes.

• Billedsensor: Sony IMX-serien (f.eks. IMX335) er et almindeligt valg. Sørg for, at MIPI CSI-grænsefladen passer godt til hovedprocessoren.

• Lager: Brug eMMC til firmwarelagring og en TF-kortplads til videolagring. Kortpladsen skal have ESD-beskyttelse.

2. Kredsløbsdesign Essentials: Anti-interferens og termisk styring er nøgleudfordringer

Dash cams sidder på forruden, bager i sommersolen og fryser om vinteren, alt imens de tåler konstante vibrationer. Dette kræver ekstrem høj stabilitet og pålidelighed fra PCBA. To kritiske spørgsmål skal behandles på designstadiet:

2.1 Termisk styring (varmeafledning)

Under 4K-videooptagelse genererer processoren og sensoren betydelig varme i et forseglet kabinet. Dårlig termisk styring fører til systemnedbrud, billedartefakter og accelereret ældning af komponenter. Effektive løsninger omfatter:

Stort kobber strømmer under hovedprocessoren med tætte termiske vias, der forbinder til indre og nederste kobberlag for at sprede varme.
Strategisk komponentplacering for at fordele varmekilder jævnt og undgå lokale hotspots.
Design af PCBA til at udnytte metalhuset eller dedikerede varmespredere til passiv køling.

2.2 Signalintegritet og EMI/EMC

Højhastighedssignaler (MIPI, DDR) og RF-signaler (Wi-Fi, GPS) er samlet på en lille tavle. Uden omhyggeligt design forårsager interferens billedstøj, billedtab eller signaltab.

Impedanskontrol: Beregn og kontroller strengt 100Ω differentialimpedans for MIPI, USB og andre højhastighedsdifferentialpar og 50Ω single-ended impedans for andre kritiske spor.
Længdematchning: Differentialpar og DDR-datagrupper skal have streng længdematchning (indenfor ±10 mils) for at sikre korrekt timing.
Beskyttelsessporing: Rutér jordspor sammen med kritiske signaler (ur, I2C, lyd, video) og tilføj syning vias til isolering.
Layer Stackup: Brug et 4-lags eller 6-lags PCB med et solidt stel og et solidt powerplan. Rut højhastighedssignaler på indre lag for at bruge flyene som afskærmning.

Derudover skal du altid placere TVS-dioder ved indgangsstik til ESD-beskyttelse, tilføje ferritperler og kondensatorer ved strømindgangen til filtrering, og bruge enkeltpunktsadskillelse mellem analoge og digitale jordplaner. Disse er enkle, men yderst effektive teknikker.

3. Fremstilling og kvalitetskontrol: Portvagterne før masseproduktion

Et godt design er kun halvdelen af ​​historien. For at sende en pålidelig PCBA er grundige fremstillings- og testprocesser ikke til forhandling.

• SMT-montering og AOI-inspektion: Velrenommerede fabrikker bruger 3D SPI til at inspicere loddepastakvalitet, højhastigheds pick-and-place-maskiner for BGA- og 0402-komponenter og AOI (Automated Optical Inspection) til at opdage loddefejl (brodannelse, kolde samlinger, manglende komponenter).

• FCT (Functional Circuit Test): Simuler den faktiske betjening af instrumentbrættet cam ved at tænde for PCBA'en og teste alle funktioner: optagelse, lyd, GPS-signalindsamling, knaprespons og displayoutput.

• Indbrændingstest (aldringstest): Kør PCBA kontinuerligt i adskillige til snesevis af timer i et kammer med høj temperatur og høj luftfugtighed. Dette afslører latente defekter (som intermitterende loddeforbindelser eller termisk ustabile komponenter) og er et kritisk skridt for at sikre langsigtet pålidelighed.

Opbygning af en pålideligdash cam PCBAer en systematisk ingeniørindsats. Det er en balancegang - at finde det gode sted mellem ydeevne, omkostninger, fysisk størrelse, termisk afledning og langsigtet pålidelighed. Ved at tage fat på disse praktiske overvejelser på forhånd kan du undgå mange almindelige faldgruber og strømline din vej til en vellykket produktlancering.
