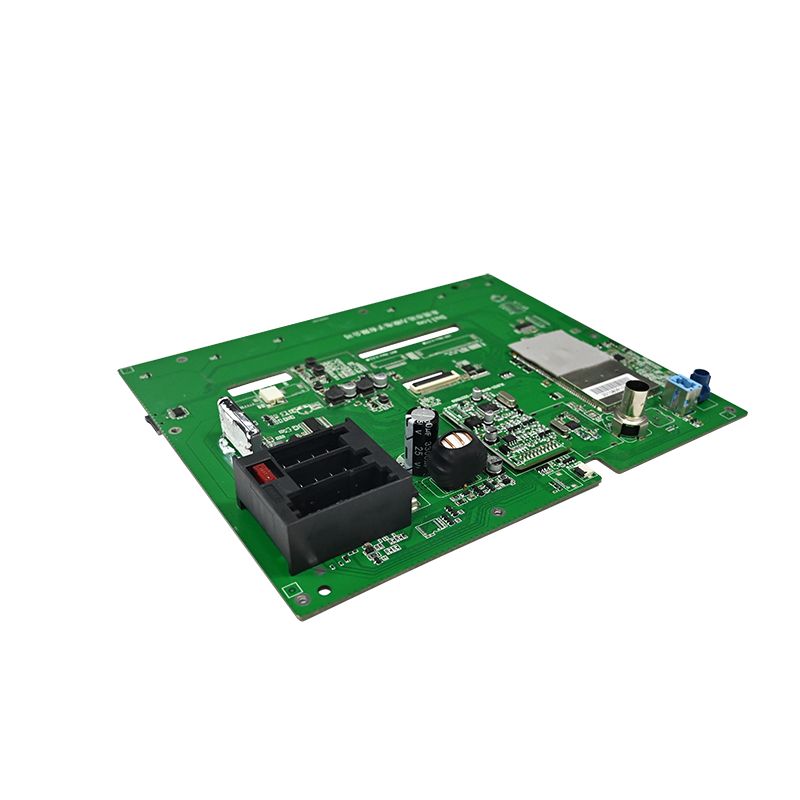

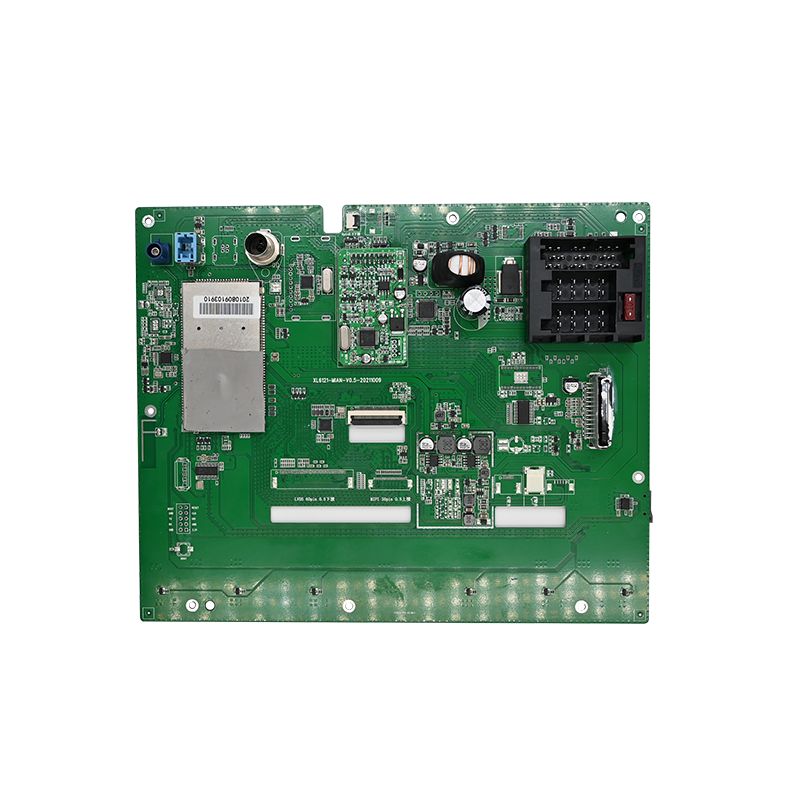

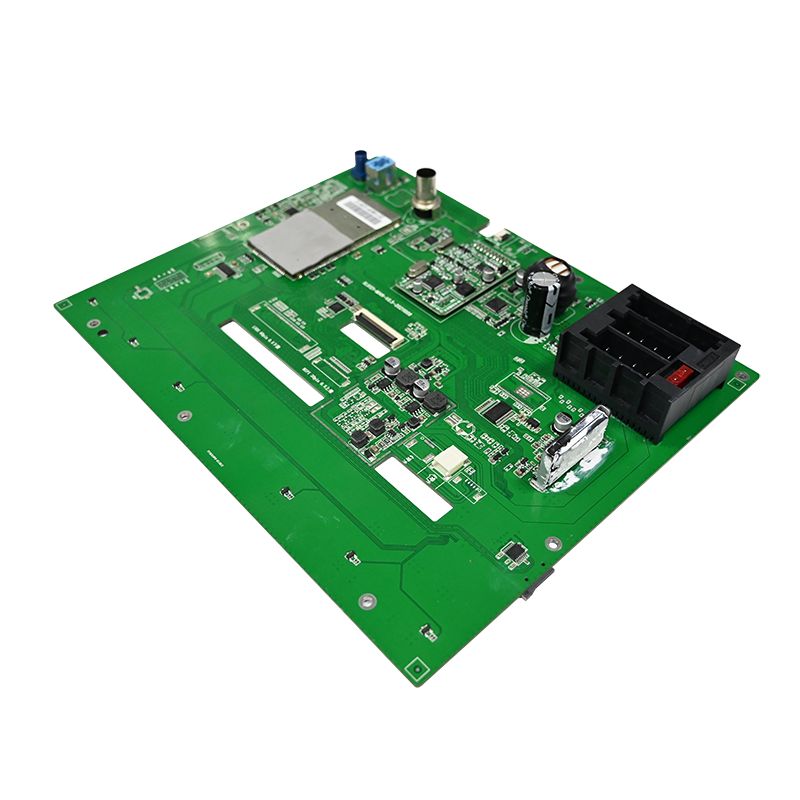

Dash Cam PCBA

Kernekvalitetsspecifikationer for Dash Cam PCBA

Definer disse parametre før komponent sourcing. Enhver beslutning udspringer af termiske og vibrationskrav.

Driftsmiljø til bilbrug

Termisk forvaltningsbudget

Kritisk: Reducer alle elektrolytiske kondensatorer til 50 % spændingsmærke ved 105°C. En 6,3V-hætte på 5V-skinne fejler inden for 6 måneder.

Komponentvalg til højkvalitets Dash Cam PCBA

God kvalitet starter med dele i bilindustrien. Komponenter af forbrugerkvalitet forårsager fejl i marken.

Billedsensor og linsesamling

Undgå rullende lukkersensorer uden global nulstilling. Hurtig bevægelse giver skævheder, der gør pladerne ulæselige.

Processor og hukommelsesarkitektur

Pålidelighedsregel: Brug en separat LDO til DDR-hukommelsesreferencespændingen (VREF). At binde den til VDD via modstandsdeler forårsager bitflip over 70°C.

Strømforsyningskæde (mest kritisk)

En dash cam PCBA fejler her mere end noget andet sted.

Injicer 200 mVpp rippel ved 100 kHz på 12V indgang. Videoen bør ikke vise vandrette bjælker.

PCBA-layout for signalintegritet og varmespredning

Layout bestemmer, om en dash cam PCBA optager pålideligt eller låser sig i trafikken.

Anbefalet lagstak (minimum 6 lag)

Kritiske routingregler

DDR3L spor – 50Ω ±10 % impedans, gruppe 8 spor inden for 0,5 mm længde
MIPI CSI (sensor til SoC) – differentialpar, længdemismatch < 0,2 mm
SD-kortslot – serie 22Ω modstande nær SoC til overskydningskontrol
Krystal (27 MHz) – beskyttelsesring med jordede vias, ingen strømplan nedenunder

Fremstillingsprocesstyringer for konsistens

Højkvalitets dash cam PCBA kræver statistisk proceskontrol (SPC) på hver linje.

Loddepasta og genflow

Optisk og røntgeninspektion

AOI (automatiseret optisk) – kontrollerer komponentpolaritet, loddebroer, løftede ledninger
AXI (røntgen) – obligatorisk for BGA-pakker (SoC og DRAM). Tomrumsforhold under bold < 25 %
IKT (in-circuit test) – verificerer strømskinner, ure og nulstillingssignaler før firmware flash

Valideringstest før masseproduktion

Hvert dash cam PCBA design skal bestå disse seks tests.

FAQ – Almindelige spørgsmål om Dash Cam PCBA-kvalitet

Q1: Hvorfor fejler mange dash cam PCBA-designs efter 6 måneders parkeringstilstand?
A: Den primære fejl er superkondensator eller batterinedbrydning fra kontinuerlig top-off opladning ved høj varme. Parkeringstilstand holder instrumentbrættets PCBA aktiv i 12+ timer dagligt ved 60–80°C forrudetemperaturer. Tre specifikke fejl opstår:
1. Superkondensator ESR-stigning – Standard 2,7V/10F-hætter øger den tilsvarende seriemodstand fra 50 mΩ til over 1Ω efter 2000 timer ved 70°C. Dette forhindrer den endelige filskylning, når tændingen afbrydes. Brug automotive superhætter vurderet til 85°C med initial ESR < 30 mΩ.
2.LDO termisk nedlukning – 3,3V LDO driver bevægelsesdetektion, mens den er parkeret. Uden en dedikeret buck-konverter (90 % effektiv mod 60 % for LDO) overstiger overgangstemperaturen 125°C. Skift til en synkron buk med spredt spektrum.
3.RTC batterilækage – Møntcelle backup-batterier (CR1220) lækker elektrolyt over 80°C, hvilket korroderer spor i nærheden. Udskift med en 0,1F superkondensator til RTC backup – ingen lækagerisiko.
Bekræft altid parkeringstilstand med termisk kamera efter 4 timer i en 50°C ovn.

Spørgsmål 2: Hvordan påvirker placeringen af ​​PCBA-komponenter natvideokvaliteten i dashcams?
A: Komponentplacering påvirker elektrisk støjkobling til billedsensorens analoge strøm- og urlinjer. Tre placeringsregler påvirker direkte natoptagelser:
Hold skiftende regulatorer 30 mm væk fra sensoren – 2 MHz-rippelen fra en DC-DC-konverter kobles til sensorens 2,8 V analoge skinne, hvis sporene løber parallelt. Mål med en spektrumanalysator – enhver sporre over -85 dBV ved pixel-clockfrekvensen skaber lodret bånd i svagt lys.
Separat digital I/O fra MIPI-baner – SD-kortdatalinjer (op til 200 MHz harmoniske) stråler ind i det differentielle MIPI-ur, når de rutes på tilstødende lag. Tilføj et jordet via hegn mellem SDIO og MIPI regioner.
Placer afkoblingshætter inden for 1 mm fra sensoren – En 4,7 µF keramisk hætte ved hver strømstift absorberer højfrekvent støj. Hætter længere end 2 mm øger støjen med 15 dB, synlige som vandrette striber i skygger.
En veloplagt dash cam PCBA producerer ren natvideo, hvor nummerplader kan læses ved 5 lux. Dårligt layout tilføjer artefakter, der fejler retsmedicinsk gennemgang.

Q3: Kan jeg bruge den samme dash cam PCBA til front- og bagkameraer?
A: Nej, på grund af tre hardwareforskelle, der ikke kan løses af firmware alene:
Objektivfokusafstand – Frontkameraer kræver uendelig fokus (3 meter til horisonten). Bagkameraer har brug for tæt fokus (0,5 meter til kofanger) til hatchback-interiør. Objektivets højde afviger med 1,2 mm. En almindelig PCBA med justerbar linseholder koster mere end to dedikerede designs.
Billedsensorretning – Frontkameraer er monteret lodret. Bagkameraer monteres ofte på hovedet (headliner til glas). Sensoren læser pixels fra top til bund. Ved at vende billedet digitalt tilføjes en 1-frame latency (33 ms ved 30 fps), hvilket forårsager synkroniseringsmismatch i dual-channel optagelser. Hardware flip via register-indstilling kræver forskellige sensorkonfigurationsfiler.
Termisk miljø – Bagruden modtager 30 % mindre solenergi end forruden. En front-optimeret PCBA med aggressiv power drosling aktiverer muligvis aldrig køling på bagsiden, hvilket fører til kondensatorens aldring. To års drift vil vise, at frontenheden fejler før den bagerste.
Design i stedet et fælles bundkort med to mezzanin-sensorkort. Dash cam PCBA'en holder processor og strøm. Hvert sensorkort har sit eget objektivbeslag, orienteringsstifter og termisk pudetykkelse. Denne tilgang reducerer de samlede SKU'er, mens billedkvaliteten bevares.

Produktionsudbyttemål for god kvalitet

En dashcam-PCBA af god kvalitet overlever tre år med daglige temperatursvingninger, vibrationer og spændingstransienter. Design med bilreduktion, valider med termisk billeddannelse, og audit hvert produktionsparti. Denne tilgang leverer instrumentbrætkameraer, der fanger det øjeblik, der betyder noget.
