Abstrakt
Termisk stabilitet i en temperaturregulator bestemmes sjældent af kontrolalgoritmen alene. Den er formet af en kæde af produktionsbeslutninger: hvordan sensorens frontend er isoleret fra strømkobber, hvordan loddesamlinger overlever gentagne termiske udsving, hvordan forurening fjernes før konform beskyttelse, og hvordan hver enhed screenes, før den kommer i marken. Denne artikel undersøger de produktionsvariable, der adskiller en stabil controller fra en, der driver, oscillerer eller fejler for tidligt. Det diskuterer sensor-interface layout, materialevalg, reflow-ensartethed, testdækning, belægningsstrategi og sporbarhed med reference til de nødvendige muligheder for en pålideligTemperaturregulator PCBAi automotive, medicinske og industrielle miljøer.
- 1. Hvorfor termisk stabilitet er et produktionsresultat
- 2. Sensorgrænseflade: Den første forsvarslinje
- 3. PCB-materialer og kobberarkitektur under varme
- 4. Loddeforbindelses pålidelighed på tværs af termiske cyklusser
- 5. Testdækning, der afslører latente termiske defekter
- 6. Konform belægning og miljøisolering
- 7. Sporbarhed som et termisk risikokontrolværktøj
- 8. Fra prototype til volumen: Fremstillingsmodenhed
- 9. Ofte stillede spørgsmål
1. Hvorfor termisk stabilitet er et produktionsresultat
En temperaturregulator evalueres ofte ud fra dens sætpunktsnøjagtighed på et datablad, men feltadfærd styres af fysiske variabler, der introduceres under montering. Loddehulrum øger den termiske modstand. Kontaminering skaber lækageveje, der skifter analoge aflæsninger. Kobberfordeling nær sensoren kan gøre selve brættet til en varmespreder. Hver af disse betingelser er en fremstillingssignatur, ikke et softwareproblem.
Forskellen mellem en controller, der holder ±0,5 °C, og en, der driver flere grader, spores ofte til procesdisciplin. En undersøgelse af præcisions termiske styrekort viser, at strømspor, der bærer flere ampere, skal dimensioneres med tilstrækkelig kobber og holdes fysisk adskilt fra sensorens returvej; Ellers ødelægger lokal opvarmning og IR-fald målingen, før signalet når ADC'en. På samme måde skaber termiske aflastningsskæringer, smalle sensorspor og bevidst afstand fra højstrømskomponenter en "termisk ærlig" zone omkring følerelementet, så det reagerer på systemtemperaturen frem for kortets interne varmeflow.

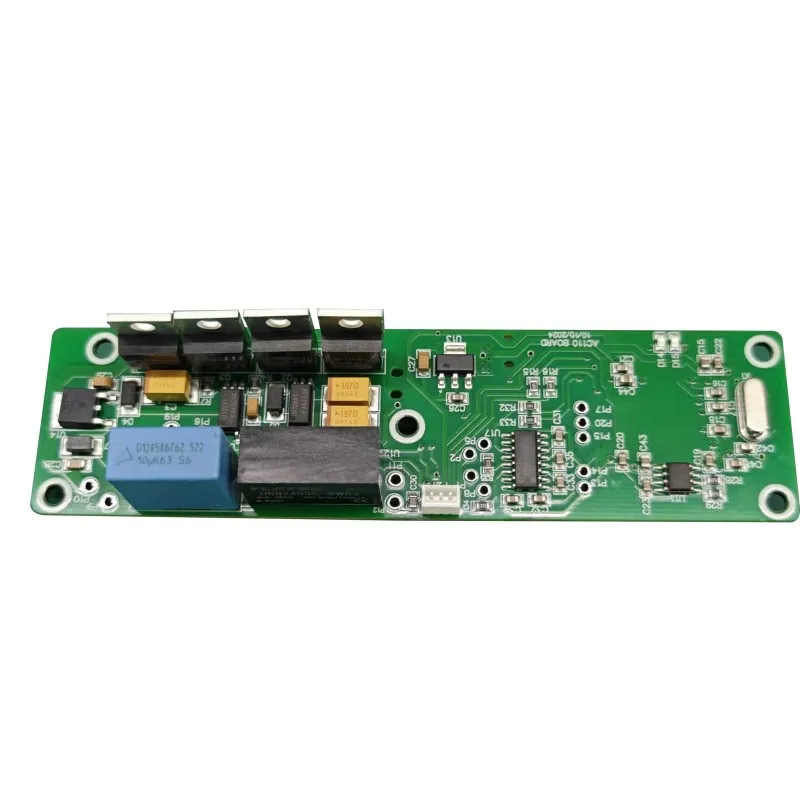

Det er derfor sætningenTemperaturregulator PCBAbeskriver mere end en befolket tavle. Den beskriver et kontrolleret termisk system, hvis målekæde, effekttrin og beskyttelseskredsløb er co-designet og co-fremstillet. Når montageprocessen er ustabil, tvinges kontrolsløjfen til at kompensere for fysisk støj, den ikke kan se.
Nøgleprincip:Sensoren måler ikke miljøet direkte. Den måler PCB'ets lokale termiske tilstand. Fremstilling afgør, om den lokale stat er repræsentativ eller forvrænget.
2. Sensorgrænseflade: Den første forsvarslinje
2.1 Sensortype og dens fremstillingsimplikationer
NTC-termistorer, PT100/PT1000 RTD'er og termoelementer pålægger forskellige begrænsninger på PCB-frontenden. NTC-sensorer leverer høj følsomhed i smalle bånd, men kræver linearisering, fordi deres modstand-temperaturkurve er eksponentiel. RTD'er tilbyder en mere lineær respons over brede områder, men deres lavmodstandssignalvej er mere følsom over for spormodstand og loddeinduceret stress. Termoelementer giver det bredeste område, men den laveste nøjagtighed, ofte i intervallet flere grader, og er afhængige af koldforbindelseskompensation, der skal være elektrisk stabil.
Sensorens frontend er ikke kun en analog indgang; det er en højimpedans-måleknude, der skal afvise common-mode-støj og samtidig bevare et lille differentialsignal. Typiske kommercielle regulatorer illustrerer spredningen: en NTC-indgang kan vurderes til ±0,6 °C, en PT100-kanal til ±0,7 °C og et termoelement af J-typen til ±3 °C. Disse tal er specifikationer på sensorniveau, ikke garantier på systemniveau. Samlingsprocessen bevarer enten denne nøjagtighed eller eroderer den gennem dårlig jording, termiske gradienter og utilstrækkelig kalibreringsadgang.
2.2 Layoutisolering og kalibreringsadgang
En sensorsporing, der kører ved siden af en relædriver eller en MOSFET-switchingnode, vil koble støj ind i målingen. Et jordplan, der er afbrudt under den analoge frontend, vil tvinge returstrømme gennem fælles kobber, hvilket skaber forskydninger, der varierer med belastningen. Under gennemgang af design-til-produktion skal disse problemer markeres, før værktøj frigives. Den tekniske gennemgang skal vurdere termisk kobling, komponentplacering til sensorisolering og effekt/jordplansintegritet for ren analog sensing og stabil PWM-switch.
Kalibrering er den sidste bro mellem sensoren og det fysiske kabinet. Ingen sensor er perfekt tilpasset til et specifikt printkort, hus og samlingsstabel. En engangskalibrering i et kontrolleret termisk kammer anvender en korrigerende offset, men kortet skal være designet med testadgang og firmwarekroge, der gør denne kalibrering gentagelig. Hvis PCBA'en er samlet med inkonsekvent loddevolumen eller forurening, vil kalibreringsforskydningen glide med alderen og temperaturen, hvilket besejrer formålet med den indledende korrektion.
3. PCB-materialer og kobberarkitektur under varme
Temperaturregulatorer fungerer ofte i indkapslinger, hvor omgivelsestemperaturen stiger et godt stykke over rumniveau, og effekttrinnet tilfører sin egen varme. Substratet skal opretholde dimensionsstabilitet og dielektrisk integritet over dette område. FR-4 er almindeligt, men høj-Tg laminater og aluminiumssubstrater vælges, når den termiske belastning eller cyklusprofilen overstiger, hvad standard FR-4 kan tolerere uden målbar forskydning.
Vævemønsteret af glasfiberkluden inde i FR-4 kan forårsage lokaliserede variationer i termisk ledningsevne, hvilket fører til "termisk vævning"-effekter, der forskyder sensoraflæsningen afhængigt af, hvor sporet dirigeres. Dette er især vigtigt for højpræcisionsregulatorer, hvor selv en afvigelse på 0,1 °C betyder noget. Kobberarkitektur er lige så vigtig. Et 2-lagskort kan være tilstrækkeligt til en simpel termostat, men controllere med blandede signal-frontender og PWM-udgange drager fordel af 4-lags eller 6-lags stackups med dedikerede jordplaner ved siden af signallag. Dette arrangement giver iboende isolation mellem den støjende strømsektion og den følsomme analoge sektion, hvilket reducerer behovet for ekstern filtrering, der selv kan drive.
| Design Variabel | Stabilitetsfordel | Produktionsrisiko, hvis ignoreret |
|---|---|---|
| Antal lag og stelplan | Dedikeret analog returvej; reduceret fællesimpedanskobling | Sensoraflæsninger skifter med relæ- eller MOSFET-omskiftning |
| Power sporbredde og kobbervægt | Lavere IR-fald og lokaliseret opvarmning ved høj strøm | Hot spots nær sensoren; termisk offset, der ændres med belastning |
| Termisk aflastning og afstand | Sensor reagerer på omgivelserne, ikke på ledet varme fra strømkobber | Controller regulerer tavlen i stedet for processen |
| Pladetykkelse og underlag | Dimensionsstabilitet på tværs af cykling; konsekvent CTE-adfærd | Loddespænding, vridning og lag-til-lag forskydning |
Den fysiske stackup er derfor ikke en passiv kulisse. Det er en del af kontrolsløjfen. Et kort, der fordeler varmen ujævnt, vil producere et sensorsignal, der er elektrisk nøjagtigt, men termisk falsk.
4. Loddeforbindelses pålidelighed på tværs af termiske cyklusser
Temperaturregulatorer udsættes for gentagen opvarmning og afkøling. Loddeforbindelserne, der forbinder strømenheder, relæer og sensorforbindelser, skal overleve den resulterende termomekaniske belastning. Den dominerende mekanisme er CTE-mismatch: silicium, kobber, loddemetal og laminat udvider sig med forskellige hastigheder, og over mange cyklusser spænder mismatch-koncentraterne ved ledgrænsefladen. Mikrorevner starter i periferien af leddet og forplanter sig, indtil modstanden stiger, eller forbindelsen åbner.
Denne fejltilstand er især relevant omkring MOSFET'er, TRIAC'er og relæterminaler, hvor lokaliserede temperaturudsving er størst. En controller, der består en funktionstest ved stuetemperatur, kan stadig mislykkes efter flere hundrede cyklusser, hvis loddeprocessen har produceret hulrum, utilstrækkelig befugtning eller overdreven intermetallisk dannelse. Samlingssvaret skal derfor omfatte kontrollerede reflow-profiler, verificeret pastaaflejring og inspektionsmetoder, der kan se skjulte samlinger.
- Reflow ensartethed:Et delta T på ca. 10 °C mellem den varmeste og koldeste samling på et panel er et praktisk mål for mange blyfri profiler; bredere spredninger betyder, at nogle led er underbehandlede, mens andre er overbelastede.
- Ugyldig kontrol:Hulrum under termiske puder øger modstanden mellem kryds og bord og skaber lokale hot spots, der accelererer revnevækst.
- Inspektionsadgang:Røntgeninspektion er nødvendig for BGA og bundterminerede komponenter; AOI alene kan ikke bekræfte skjult samlingsgeometri.
- Trækaflastning:Konnektorer og tunge gennemgående dele skal understøttes mekanisk, så termisk udvidelse af huset ikke overføres direkte til loddefileten.
HverTemperaturregulator PCBAder forventes at fungere i årevis i et cykelmiljø, skal bygges med en loddeproces, der er kvalificeret mod termisk cykling, ikke kun mod visuelle acceptkriterier. IPC-A-610 Klasse 2 eller Klasse 3 giver en basislinje for udførelse, men leddets cykliske adfærd bestemmes af kombinationen af legering, profil og pudedesign.
5. Testdækning, der afslører latente termiske defekter
Funktionstest ved stuetemperatur er nødvendig, men utilstrækkelig for en termisk regulator. Et kort kan bestå test i kredsløb og funktionskredsløbstest og stadig indeholde en latent defekt, der kun opstår under temperaturbelastning. Teststrategien bør eskalere i stressniveau, så fejl i det tidlige liv udfældes før forsendelse.
Automatiseret optisk inspektion verificerer komponenttilstedeværelse og loddefilets form. In-circuit test bekræfter modstands- og kondensatorværdier og detekterer kortslutninger eller åbner. Funktionel kredsløbstest simulerer sensorindgange og validerer relæ- eller SSR-udgange. Røntgeninspektion afslører skjulte loddehuller og BGA-kollaps. Indbrændings- og miljøbelastningsscreening udsætter derefter samlingen for forhøjet temperatur under belastningscyklus, ofte i 24 til 48 timer, for at tvinge marginale samlinger og komponentdefekter til at svigte. Miljøkamre udvider denne evne fra -40 °C til +125 °C og 0–95 % relativ luftfugtighed, hvilket gør det muligt for producenten at korrelere bænkens adfærd med markforholdene.
Test fiksturets kontaktmodstand kan også maskere en marginal samling. Hvis pogo-stifterne ikke får ensartet kontakt, kan testen bestå et bræt, der ville fejle under vibration eller termisk ekspansion. Burn-in er ikke en erstatning for en stabil proces. Det er et filter for specifikke risici, og det er mest effektivt, når stressprofilen afspejler regulatorens faktiske termiske mission. En generisk højtemperaturopblødning kan forbruge testkapacitet uden at afsløre de cyklingsrelaterede svagheder, der betyder noget i en temperaturkontrolapplikation.
6. Konform belægning og miljøisolering
Fugt og forurening er termiske problemer i forklædning. En tynd film af adsorberet vand på en PCB-overflade kan skabe lækageveje mellem sensorspor, hvilket ændrer den effektive modstand i målenetværket. Kemiske rester fra flux eller håndtering kan blive ledende, når luftfugtigheden stiger. I en controller, der er afhængig af en højimpedans sensorinput, vises disse lækageveje som temperaturforskydning eller støj.
Konform belægning løser dette ved at danne et tyndt polymerlag, der tilpasser sig kortets topologi og isolerer kredsløbet fra fugt, støv og kemiske kontaminanter. Akrylbelægninger er økonomiske og genbearbejdelige; polyurethan giver bedre opløsningsmiddel- og slidstyrke; silikone giver det bredeste temperaturområde og fleksibilitet. Belægningen skal påføres efter grundig rengøring, fordi indkapslende ionisk forurening fanger den mod pladen og kan fremskynde elektrokemisk fejl i stedet for at forhindre den.
Belægningsadhæsion er en anden variabel; hvis overfladeenergien er for lav på grund af rester, kan belægningen delaminere under termisk cykling, hvilket åbner en vej for fugt. Selektiv belægning er ofte at foretrække til temperaturregulatorer, fordi konnektorer, relæer og testpunkter muligvis skal forblive ubelagte. Processen skal kontrolleres, så belægningstykkelsen er tilstrækkelig på udsatte spor, men ikke slår bro over ledninger med fin stigning eller forstyrrer termiske aflastningsfunktioner.
7. Sporbarhed som et termisk risikokontrolværktøj
Når en controller driver i marken, er det første spørgsmål, om adfærden er isoleret eller batch-relateret. Uden sporbarhed kan det spørgsmål ikke besvares effektivt. Sporbarhed på partiniveau og enhedsniveau knytter hvert serienummer til komponentdatokoder, reflow-registreringer, testresultater og belægningsbatch. Dette giver producenten og kunden mulighed for at afgøre, om en afdriftsklage korrelerer med et specifikt komponentparti, en specifik linje eller en specifik miljøtestudflugt.
Sporbarhed i enTemperaturregulator PCBAprogrammet er ikke administrative overhead. Det er den mekanisme, der gør et feltfejl til en afgrænset, korrigerbar hændelse i stedet for et åbent pålidelighedsspørgsmål. Autoriseret indkøb er den anden halvdel af sporbarheden. Komponenter købt gennem franchisedistributører har dokumenteret herkomst. Komponenter fra åbne markedskanaler kan være renoveret, ommærket eller uden for det angivne datokodevindue. For en temperaturregulator kan en forfalsket eller forældet sensorgrænsefladekomponent flytte hele målekæden. Visuel, elektrisk og røntgenvalidering af indgående komponenter giver en praktisk barriere mod forfalskning, før samlingen begynder.
Fremstillingsnote:Sporbarhed er ikke papirarbejde. Det er den eneste måde at skelne en tilfældig felthændelse fra et systematisk processkifte, der kræver øjeblikkelig indeslutning.
8. Fra prototype til volumen: Fremstillingsmodenhed
Termisk stabilitet skal overleve overgangen fra tekniske prøver til volumenproduktion. En proces, der fungerer på fem plader, kan opføre sig anderledes på fem tusinde, hvis pastaaflejring, reflow-belastning eller testarmaturkontakt ændres. Fremstillingspartneren skal demonstrere, at de samme kontrollerede parametre opretholdes på tværs af hver fase.
- Engineering verifikationSmå builds til designvalidering og indledende termisk tuning. Fokus på layoutverifikation og sensorkalibreringsadgang.
- PilotløbProceskarakterisering og termisk stresstest. Loddeprofil, belægningsdækning og testgrænser er faste.
- Lav volumen produktionPartier med markedsadgang. Sporbarhed og indgående inspektionsdisciplin udøves i stor skala.
- Højvolumen produktionStabilt SMT-udbytte, gentagelig funktionstest og pålidelighedsovervågning på batchniveau.
På hvert trin skal producenten give design-til-produktion feedback, der adresserer termisk aflastning på effektspor, komponentafstand og tilgængelighed til testpunkter. En partner med IATF 16949-disciplin anvender avanceret kvalitetsplanlægning, fejltilstandsanalyse og ændringsstyring til det termiske controller-program, selv når slutproduktet er industrielt snarere end bilindustrien. ISO 13485 tilføjer sporbarhed på enhedsniveau, procesvalidering og risikostyringsdokumentation til controllere af medicinsk kvalitet. Disse rammer er ikke markedsføringsmærker; de bestemmer, om fremstillingsprocessen er i stand til at holde en termisk specifikation over tid.
Unixplore elektronikanvender denne lagdelte tilgang – sensorbevidst DFM, intern AOI, IKT, FCT, røntgen, burn-in og miljøscreening – til at bygge bro mellem designhensigt og volumenpålidelighed. Et dobbeltsidet SMT first-pass udbytte over 98,5 % er én indikator, men det mere meningsfulde resultat er en controller, hvis termiske adfærd forbliver inden for dens specifikation efter gentagen cykling og felteksponering.
9. Ofte stillede spørgsmål
Forbedrer et højere lagantal altid den termiske stabilitet?
Ikke automatisk. En 4-lags eller 6-lags stackup med et dedikeret jordplan giver generelt bedre isolation mellem strøm og analoge sektioner end et 2-lags kort, men fordelen afhænger af, hvordan flyene er opdelt, og hvor sensorsporene er dirigeret. Et dårligt opdelt 4-lags bord kan yde dårligere end et omhyggeligt dirigeret 2-lags design.
Hvorfor er indbrænding nødvendig, hvis AOI og funktionstest allerede består?
AOI og funktionel test fanger defekter, der er synlige eller elektrisk til stede på testtidspunktet. Indbrænding fremskynder fejl i den tidlige levetid ved at anvende temperatur- og belastningscyklus, blotlægge marginale loddeforbindelser, komponentsvagheder og intermitterende forbindelser, som en enkelt-pas test kan gå glip af. Det er et pålidelighedsfilter, ikke en erstatning for processtyring.
Kan konform belægning kompensere for en dårlig rengøringsproces?
Nej. Belægning over ionisk forurening kan fange fugt og fremskynde svigt. Pladen skal rengøres og tørres før coating, så polymerlaget beskytter en kemisk godartet overflade i stedet for at tætne forurenende stoffer mod den.
Hvordan hjælper sporbarhed, hvis controlleren allerede har drevet i marken?
Sporbarhed forbinder den berørte enhed til dens komponentpartier, reflow-registreringer og testhistorik. Dette giver producenten mulighed for at afgøre, om driften er en isoleret hændelse, et batch-relateret materialeproblem eller en procesudflugt, og at binde den korrigerende handling i stedet for at behandle hver enhed som mistænkelig.
Hvad er den mest almindelige produktionsårsag til sensoroffset i en temperaturregulator?
Termisk kobling fra kraftkobber til sensorområdet, kombineret med utilstrækkelig kalibreringsadgang. Hvis sensorsporingen er ført i nærheden af en varmegenererende komponent eller deler en returvej med højstrømskredsløb, vil den målte temperatur inkludere en belastningsafhængig offset, som ikke kan fjernes af firmware alene.
Forskellen mellem en controller, der holder sin specifikation, og en, der driver, er indbygget i processen. Del dine Gerber-filer, stykliste, sensortype og årlige volumen for at modtage en produktionsgennemgang med fokus på termisk stabilitet, testdækning og sporbarhed.
