Intelligent detektionsudstyr i PCBA -behandling

Med den kontinuerlige opgradering af elektroniske produkter og stigningen i markedets efterspørgsel, kompleksitets- og præcisionskravene til PCBA (Trykt kredsløbskortmontering) behandling bliver højere og højere. I denne sammenhæng er anvendelsen af ​​intelligent detektionsudstyr i PCBA -behandling blevet særlig vigtigt. Intelligent detektionsudstyr kan effektivt forbedre detektionseffektiviteten og nøjagtigheden af ​​produkter, reducere den defekte hastighed og forbedre den samlede produktionskvalitet. Denne artikel vil undersøge rollen som intelligent detektionsudstyr i PCBA -behandling og dets vigtigste applikationer.

I. Rollen af ​​intelligent detektionsudstyr

I PCBA -behandlingsprocessen er detektionslinket direkte relateret til produktets kvalitet og pålidelighed. Traditionel manuel detektion er ikke kun ineffektiv, men også tilbøjelig til glip af detektion og falsk detektion. Indførelsen af ​​intelligent detektionsudstyr kan forbedre nøjagtigheden og effektiviteten af ​​detektion.

1. Forbedre detektionsnøjagtighed

Intelligent detektionsudstyr bruger normalt avanceret billedbehandling, optisk detektion og dataanalyseteknologi til nøjagtigt at identificere små defekter på kredsløbskort, såsom loddefejldefekter, komponentforskydning osv. Sammenlignet med manuel detektion, kan intelligent udstyr undgå fejl forårsaget af menneskelige faktorer og sikre, at hvert PCBA -produkt opfylder høje standarder for kvalitetskrav.

2. Forbedre detektionseffektivitet

Intelligent detektionsudstyr kan afslutte påvisningen af ​​et stort antal PCBA -produkter på kort tid, hvilket forbedrer produktionseffektiviteten i høj grad. For eksempel kan automatisk optisk inspektion (AOI) udstyr hurtigt scanne kredsløbskort og automatisk identificere og klassificere forskellige defekter. Sammenlignet med traditionel manuel inspektion kan intelligent udstyr udføre inspektionsopgaver med en hurtigere hastighed og højere nøjagtighed og derved forkorte produktionscyklussen.

3. Dataanalyse og feedback

Intelligent detektionsudstyr kan ikke kun opdage problemer i PCBA -behandling, men også give feedback om problemer i produktionsprocessen gennem dataanalyse. Disse data kan hjælpe virksomheder med at identificere svage forbindelser i produktionen, optimere processer og forbedre kvaliteten og derved forbedre produktionseffektiviteten og produktkvaliteten yderligere.

Ii. Det vigtigste intelligente detektionsudstyr i PCBA -behandling

IPCBA -behandlingProces, almindeligt intelligent detektionsudstyr inkluderer automatisk optisk inspektion (AOI), automatisk røntgeninspektion (AXI) og online test (ICT) udstyr. Hver enhed har sine specifikke funktioner og applikationsscenarier.

1. Automatisk optisk inspektion (AOI)

Automatisk optisk inspektionsudstyr er et af de mest almindeligt anvendte detektionsværktøjer i PCBA -behandling. AOI bruger et kamera med høj opløsning til at scanne kredsløbskortet til at detektere formen på loddefugerne, installationspositionen for komponenter osv. Dens fordele er hurtig hastighed og høj præcision, og det er velegnet til hurtig detektion i masseproduktion. AOI har imidlertid begrænset detektionseffekt på nogle interne defekter eller komplekse loddeforbindelser.

2. Automatisk røntgeninspektion (AXI)

Automatisk røntgeninspektionsudstyr trænger ind i PCBA-kortet gennem røntgenstråler for at detektere interne loddeforbindelser og skjulte defekter, såsom lodningskvaliteten under BGA (kuglegitterarray) enhed. AXI-udstyr kan detektere interne defekter, som AOI ikke kan identificere, så det bruges i vid udstrækning til inspektion af høj densitet og komplekse kredsløb.

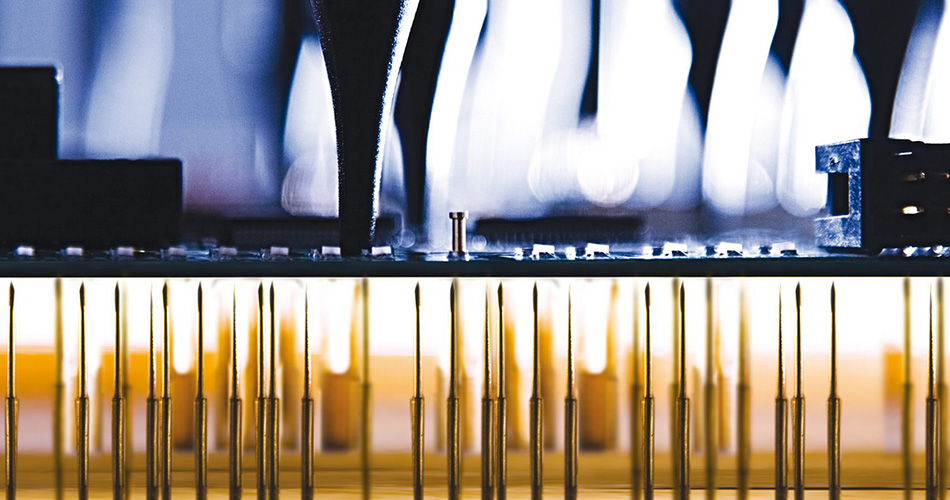

3. Test i kredsløb (IKT)

Testudstyr i kredsløb registrerer problemer, såsom kredsløbsforbindelse, kortslutning og åbent kredsløb af PCBA gennem elektrisk test. IKT kan registrere elektriske fejl på kredsløbskort på et tidligt tidspunkt og derved reducere omkostningerne ved omarbejdning og reparation. Sammenlignet med AOI og Axi fokuserer ikt på elektrisk ydeevne snarere end fysisk udseende.

III. Fremtidige udviklingstendenser for intelligent inspektionsudstyr

Med den kontinuerlige fremme af PCBA -behandlingsteknologi udvikler intelligent inspektionsudstyr også i retning af at være mere intelligent og multifunktionelt. I fremtiden vil intelligent testudstyr være mere opmærksom på den omfattende analyse og feedback af data og yderligere integrere realtidsovervågning ogKvalitetskontroli produktionsprocessen.

1. Multifunktionel integration

I fremtiden kan intelligent testudstyr integrere flere testfunktioner, såsom den kombinerede anvendelse af AOI, AXI og IKT, for at opnå en-stop omfattende test. Dette kan ikke kun forbedre testningens forståelighed, men også spare udstyrsinvesteringer og driftsrum.

2. Data-drevet intelligent test

Med udviklingen af ​​big data og kunstig intelligens-teknologi vil intelligent testudstyr stole mere på datadrevet analyse og beslutningstagning. Gennem analysen af ​​en stor mængde produktionsdata kan intelligent udstyr automatisk optimere detektionsparametrene og forbedre nøjagtigheden og effektiviteten af ​​detektion.

Oversigt

Anvendelsen af ​​intelligent testudstyr i PCBA -behandling forbedrer ikke kun detektionsnøjagtigheden og effektiviteten af ​​produkter, men giver også stærk støtte til kvalitetskontrol. Med den kontinuerlige fremme af teknologi vil intelligent testudstyr spille en stadig vigtigere rolle i PCBA -behandling, hvilket hjælper virksomheder med at forbedre produktkvaliteten og forbedre markedets konkurrenceevne. I fremtiden vil udviklingen af ​​intelligent testudstyr yderligere fremme intelligens og effektivitet i PCBA -behandlingsindustrien.
