Avanceret detektionsteknologi i PCBA -behandling

I PCBA -behandling (Trykt kredsløbskortmontering), detektionsteknologi er afgørende for at sikre produktkvalitet og ydeevne. Med den kontinuerlige udvikling af teknologi anvendes mere og mere avancerede detektionsteknologier til PCBA -behandlingsprocessen for at forbedre detektionsnøjagtighed, effektivitet og pålidelighed. Denne artikel vil udforske flere almindelige avancerede detektionsteknologier og deres applikationer i PCBA -behandling.

I. Automatisk optisk inspektion (AOI)

1. Oversigt over AOI -teknologi

Automatisk optisk inspektion (AOI) er en teknologi, der bruger et visuelt system til automatisk at registrere kredsløbskort og er vidt brugt i PCBA -behandling.

Arbejdsprincip: AOI-systemet scanner kredsløbskortet gennem et kamera med høj opløsning, fanger billedet og sammenligner det med den forudindstillede standard for at identificere defekter og dårlige punkter.

Detektionsindhold: AOI kan opdage problemer såsom loddefedskvalitet, komponentplacering, manglende komponenter og kortslutninger.

2. fordele ved AOI

AOI -teknologi er hurtig, nøjagtig og kontaktløs, hvilket kan forbedre detektionseffektiviteten markant.

Forbedring af produktionseffektiviteten: Automatiseret detektion reducerer tidspunktet for manuel detektion og forbedrer produktionseffektiviteten.

Høj nøjagtighed: Billeder med høj opløsning og intelligente algoritmer kan identificere små defekter nøjagtigt og reducere falske detektionshastigheder.

Ii. Røntgendetektion (røntgenbillede)

1. Oversigt over røntgenteknologi

Røntgendetektion (røntgenstråle) er en detektionsteknologi, der bruger røntgenstråler til at se gennem den interne struktur af kredsløbskortet, som er velegnet til komplekse PCBA-detektionsopgaver.

Arbejdsprincip: Røntgenstråler trænger ind i kredsløbskortet for at danne et billede af den interne struktur, og interne defekter såsom dårlig lodning og kortslutninger detekteres ved at analysere billedet.

Applikationsområde: Røntgendetektion er især velegnet til påvisning af overflademonteringskomponenter såsom BGA (kuglegitterarray) og CSP (Chip Scale-pakke).

2. Fordel ved røntgendetektion

Røntgendetektionsteknologi kan give dybdegående og detaljerede interne inspektioner og er velegnet til at detektere skjulte defekter.

At afsløre skjulte defekter: Det kan detektere usynlige interne defekter, såsom kolde loddeforbindelser og tinperler for at sikre produktets samlede pålidelighed.

Ikke-destruktiv test: Ikke-destruktiv test af kredsløbskort påvirker ikke produktets integritet.

III. Infrarød termisk billeddannelsesdetektion

1. Oversigt over infrarød termisk billeddannelsesteknologi

Infrarød termisk billeddannelsesdetektion bruger infrarøde kameraer til at fange temperaturfordelingsbilledet af kredsløbskortet til at detektere mulige overophedning eller termiske svigtproblemer.

Arbejdsprincip: Det infrarøde kamera fanger den infrarøde stråling på overfladen af ​​kredsløbskortet, omdanner det til et temperaturbillede og identificerer afvigelser ved at analysere det termiske billede.

Anvendelsesomfang: Velegnet til detektering af termiske afvigelser, overophedning af områder og strømstyringsproblemer i kredsløbskort.

2. Fordel ved infrarød termisk billeddannelsesdetektion

Infrarød termisk billeddannelsesteknologi kan overvåge temperaturændringerne i kredsløbskortet i realtid og give værdifuld fejldiagnoseoplysninger.

Detektion i realtid: Det kan overvåge temperaturen på kredsløbskortet i realtid og opdage potentielle overophedningsproblemer i tide.

Detektion af ikke-kontakt: Den bruger ikke-kontakt-detektion for at undgå fysisk interferens med kredsløbskortet.

Iv. Elektrisk test (IKT)

1. oversigt over ikt -teknologi

Elektrisk test (in-kredsløbstest, ikt) er en testteknologi til at detektere funktionaliteten og tilslutningsmuligheden af ​​kredsløbskort. Circuit Board testes gennem elektriske signaler.

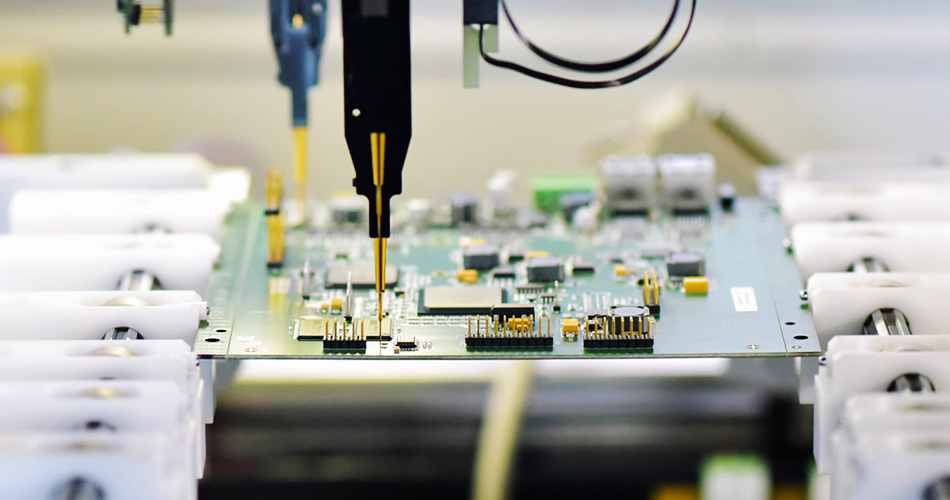

Arbejdsprincip: IKT bruger testprober til at oprette forbindelse til testpunkterne for kredsløbskortet, anvender elektriske signaler og måler responsen for at kontrollere kredsløbets elektriske ydelse og forbindelse.

Detekteringsindhold: Kortslutning, åbent kredsløb, komponentværdi misforhold og lodningsproblemer i kredsløbskortet kan detekteres.

2. fordele ved ikt

IKT -teknologi kan udføre omfattende elektriske ydelsestest under produktionsprocessen for at sikre kredsløbets funktionalitet og pålidelighed.

Omfattende test: Test omfattende de forskellige elektriske parametre for kredsløbskortet for at sikre produktets funktionalitet.

Høj effektivitet: Den automatiserede testproces forbedrer testeffektiviteten og reducerer manuel intervention.

V. Funktionel test

1. Oversigt over funktionel test

Funktionel tester en test af PCBA under faktiske arbejdsforhold for at sikre, at dens forskellige funktioner opfylder designkravene.

Arbejdsprincip: Sæt PCBA i et simuleret arbejdsmiljø og bekræft dets funktioner og ydeevne ved at udføre det forudindstillede funktionelle testprogram.

Anvendelsesomfang: Gælder for at teste den faktiske arbejdsstatus og funktioner af PCBA og evaluere dens ydelse i faktiske applikationer.

2. Fordele ved funktionel test

Funktionel test kan simulere reelle arbejdsvilkår og give testresultater tættest på det faktiske brugsmiljø.

Ægte miljøprøve: Test under reelle arbejdsforhold for at sikre PCBA's ydeevne ved faktisk brug.

Problemopdagelse: Det kan opdage funktionelle problemer og sikre pålideligheden og stabiliteten af ​​produktet.

Konklusion

IPCBA -behandling, brugen af ​​avanceret detektionsteknologi er et vigtigt middel til at sikre produktkvalitet og ydeevne. Ved at introducere teknologier såsom automatisk optisk inspektion (AOI), røntgeninspektion, infrarød termisk billeddannelsesinspektion, elektrisk test (IKT) og funktionel test, kan virksomheder forbedre detektionsnøjagtighed, effektivitet og pålidelighed. I fremtiden, med den kontinuerlige udvikling af teknologi, vil disse detektionsteknologier fortsætte med at udvikle sig og forbedre den samlede kvalitet og produktionseffektivitet af PCBA -behandling yderligere.
