Fejlanalyse og fejlfinding i PCBA -behandling

I processen med PCBA (Trykt kredsløbskortmontering) Behandling, fejlanalyse og fejlfinding er nøgleforbindelser for at sikre produktkvalitet og produktionseffektivitet. Ved systematisk at identificere og løse fejl kan produktpålideligheden forbedres, og produktionsomkostningerne kan reduceres. Denne artikel vil undersøge almindelige fejltyper, analysemetoder og fejlfindingsstrategier i PCBA -behandling for at hjælpe virksomheder med at forbedre produktionskvaliteten og effektiviteten.

Almindelige fejltyper

1. loddefejl

Lodningdefekter er de mest almindelige problemer i PCBA -behandling, herunder kold lodning, kold lodning, loddebroer og manglende loddeforbindelser. Kold lodning manifesteres som dårlig kontakt med loddeforbindelser, hvilket resulterer i ustabil elektrisk signaloverførsel; Loddebroer henviser til lodde, der flyder til områder, der ikke bør forbindes, og danner en kortslutning; Manglende loddeforbindelser henviser til loddeforbindelser, der ikke er fuldt dannet, hvilket resulterer i åbne kredsløbsproblemer.

2. åbent kredsløb af kredsløbskort

Problemer med åbent kredsløb henviser til det faktum, at nogle linjer eller loddeforbindelser på kredsløbskortet ikke danner en pålidelig elektrisk forbindelse. Almindelige årsager inkluderer dårlig lodning, beskadigede PCB -underlag og designfejl.

3. kortslutningsproblemer

Kortslutningsproblemer henviser til utilsigtet kontakt med to eller flere kredsløbsdele på kredsløbskortet, som ikke bør tilsluttes, hvilket resulterer i unormal strømstrøm, hvilket kan beskadige kredsløbskortet eller komponenterne. Almindelige årsager inkluderer loddeoverløb, kortslutning af kobbertråd eller utilsigtet kontakt forårsaget af forurenende stoffer.

Metode for fejlsanalyse

1. visuel inspektion

Brug af et mikroskop eller højmagnificeringskamera til visuel inspektion kan detektere loddefutefejl, åbne kredsløb og kortslutninger. En detaljeret visuel inspektion af kredsløbskortet kan hurtigt identificere åbenlyse defekter.

Kontroller loddeforbindelserne: Overhold loddestatusens form og forbindelsesstatus for at bekræfte, om der er en falsk loddeforbindelse eller koldt loddeforbindelse.

Kontroller kredsløbet: Kontroller, om kredsløbet på kredsløbskortet er intakt, og om der er et åbent kredsløb eller kortslutning.

Implementeringsstrategi: Udfør ikke visuelle inspektioner regelmæssigt, find og registrer problemer, og tag reparationsforanstaltninger i tide.

2. Elektrisk test

Elektrisk test inkluderer funktionel test, kontinuitetstest og isoleringstest, som kan detektere den faktiske arbejdsstatus og elektrisk forbindelse af kredsløbskortet.

Funktionel test: Udfør funktionel test efter samling for at bekræfte, om kredsløbskortet fungerer korrekt i henhold til designkravene.

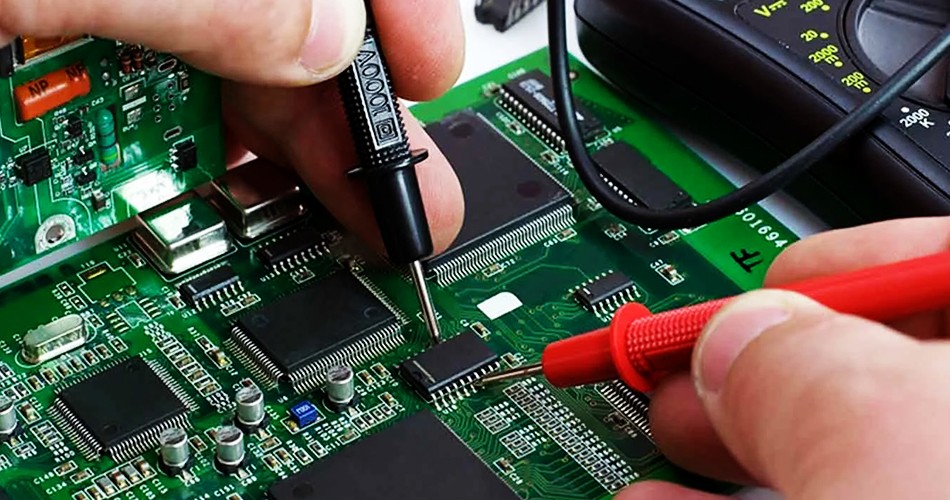

Kontinuitetstest: Brug et multimeter til at teste de forskellige forbindelsespunkter i kredsløbskortet for at kontrollere, om der er et åbent kredsløbsproblem.

Isoleringstest: Test isoleringsydelsen på kredsløbskortet for at sikre, at der ikke er nogen utilsigtet kortslutning i forskellige dele af kredsløbskortet.

Implementeringsstrategi: Foretag systematisk elektrisk test under og efter produktion for at opdage og løse problemer rettidigt.

3. røntgeninspektion

Røntgeninspektion er en effektiv metode til at detektere skjulte defekter, især til at detektere loddeforbindelsesproblemer, der ikke er lette at direkte observere, såsom BGA (boldgitterarray).

Kontroller loddeforbindelser: Kontroller lodningskvaliteten af ​​BGA-loddeforbindelser gennem røntgeninspektion for at bekræfte, om der er kolde loddeforbindelser eller loddebroer.

Registrer intern struktur: Kontroller den interne struktur af PCB for at identificere mulige kortslutninger eller åbne kredsløb.

Implementeringsstrategi: Konfigurer røntgeninspektionsudstyr til at gennemføre regelmæssige og se interne inspektioner for at sikre lodningskvalitet.

Fejlfindingsstrategi

1. genopløsning

Ved loddefejl såsom kolde loddeforbindelser, kolde loddeforbindelser og manglende loddeforbindelser er der normalt krævet genopløsning til reparation. Sørg for rigtigheden af ​​lodningsprocessen, og juster lodningsparametre for at opnå gode lodningsresultater.

Rengør overfladen: Rengør lodningsoverfladen, før du genopløses for at fjerne oxider og forurenende stoffer.

Juster lodningsparametre: Juster temperaturen, tiden og loddemængden i henhold til lodningskravene for at sikre lodningskvalitet.

Implementeringsstrategi: For loddefejl skal du svæve og kontrollere loddeforbindelserne for at sikre, at lodningskvaliteten opfylder standarderne.

2. Udskift beskadigede dele

For problemer forårsaget af komponentskader, såsom åbne kredsløb og kortslutninger, er det normalt nødvendigt at erstatte de beskadigede dele. Sørg for, at de udskiftede dele opfylder designkravene og udfører lodning.

Identificer beskadigede dele: Identificer beskadigede dele gennem elektrisk test og visuel inspektion.

Udskift: Udskift beskadigede dele, og omvægter og udfør funktionel test.

Implementeringsstrategi: Udskift beskadigede dele, og sørg for, at kvaliteten af ​​nye dele opfylder kravene.

3. reparation PCB -underlag

Til PCB -substratskadeproblemer, såsom revner eller mellemlags skrælning, kan PCB -reparationsteknologier, såsom kredsløbsreparation og underlagsforstærkning, bruges.

Reparationskredsløb: Brug ledende lim eller ledende ledning til at reparere beskadigede kredsløb.

Forstærkesubstrater: Forstærk underlaget for at reducere risikoen for fysisk skade.

Implementeringsstrategi: Reparation af PCB -underlag, og sørg for, at de reparerede underlag opfylder brugskravene.

Oversigt

IPCBA -behandling, fejlanalyse og fejlfinding er nøgleforbindelser for at sikre produktkvalitet. Gennem identifikation af almindelige fejltyper, systematiske fejlanalysemetoder og effektive fejlfindingsstrategier kan udbyttegaten for produkter forbedres, og produktionsomkostningerne kan reduceres. Regelmæssig visuel inspektion, elektrisk test og røntgeninspektion kan hjælpe med at forbedre produktionskvaliteten og virksomhedens konkurrenceevne ved rettidig at opdage og løse problemer.
