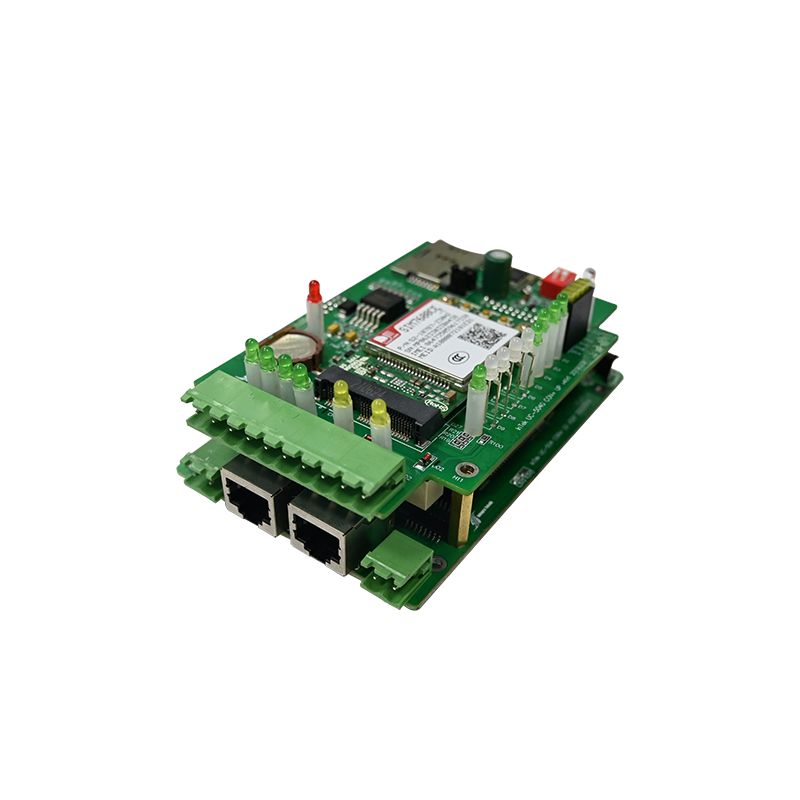

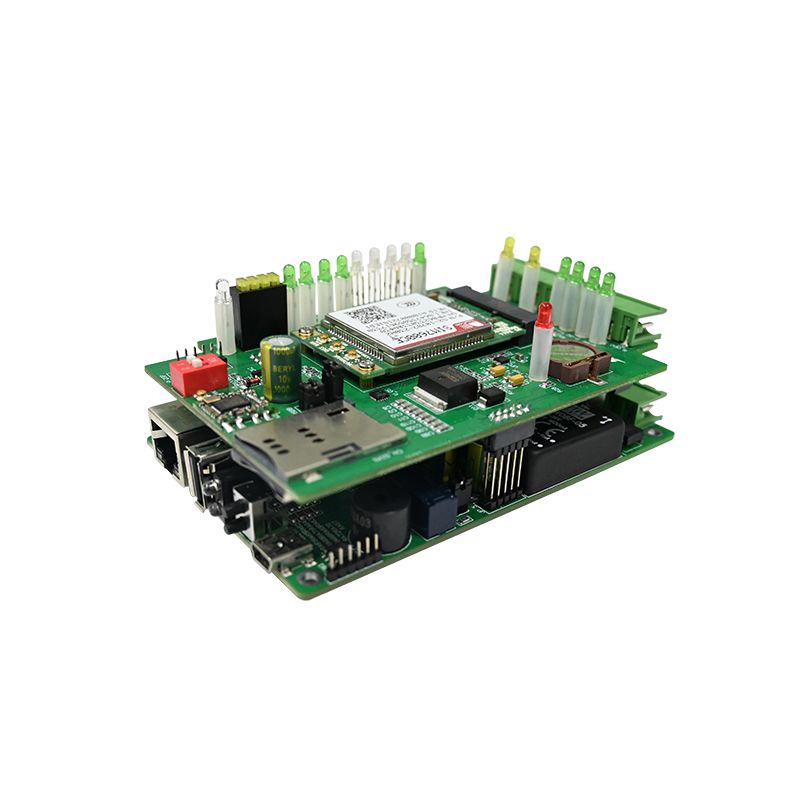

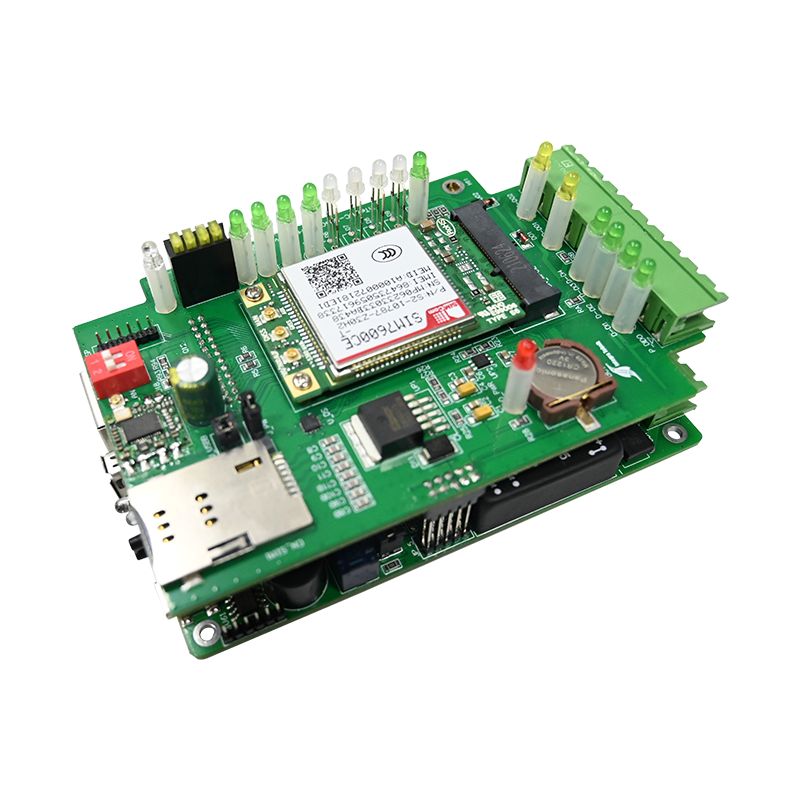

Adgangskontrol PCBA

UNIXPLORE-adgangStyre PCBAer udviklet til sikkerhedsudstyrsmærker, adgangskontrolsystemintegratorer og udbydere af intelligente bygningsløsninger, der søger pålidelige og skalerbare elektroniske adgangskontrolløsninger. Denne kommercielle adgangskontrol-PCBA kombinerer hurtig autentificeringsbehandling, stabil relækontrol, krypteret kommunikation og fleksibel offline-styring til en kompakt og holdbar PCB-platform.

Hvad er en adgangskontrol-PCBA?

En adgangskontrol PCBA er den elektroniske hjerne inde i kortlæsere, tastaturer, biometriske scannere og dørcontrollere. Den behandler legitimationsdata, træffer autentificeringsbeslutninger og udløser låseaktuatorer. I modsætning til kort til generelle formål skal en PCBA håndtere kryptering i sikkerhedsgrad, fejlsikker relælogik og uafbrudt strøm under korte afbrydelser.

Valg af den forkerte adgangskontrol-PCBA fører til dørangreb, der ikke låser, legitimationsoplysninger, der tager sekunder at verificere, eller fuldføre systemlåsninger i perioder med høj trafik.

Kernefunktioner af en adgangskontrol-PCBA

• Legitimationsaflæsning – Wiegand, OSDP eller seriel input fra RFID/hid-kortlæsere
• Autentificeringslogik – Onboard database (offline) eller relæ til værtscontroller
• Relæstyring – Tørre kontaktudgange til magnetiske låse eller elektriske afbrydere
• Indgangsovervågning – Dørpositionssensor (reed-kontakt) og anmodning-til-udgang-knap (REX).
• Anti-sabotagedetektion – Kabinettets åben sensor og hukommelsesabotagebeskyttelse

Typisk Apapplikationer

Detaljerede tekniske parametre

Følgende specifikationer repræsenterer en kommerciel adgangskontrol-PCBA, der er egnet til kontorer, lejligheder og industrifaciliteter.

Elektriske egenskaber

Input- og outputgrænseflader

Hukommelse og brugerkapacitet

Fysisk og miljømæssig

• Borddimensioner – 85 mm x 55 mm (standard) eller 100 mm x 70 mm (med kabinet)
• Montering – Fire 3,5 mm huller til afstandsstykker
• Driftstemperatur – -20°C til +65°C
• Opbevaringstemperatur – -40°C til +85°C
• Fugttolerance – 10 % til 90 % relativ luftfugtighed (ikke-kondenserende)
• Batteribackup – Valgfri 3,7V Li-ion eller 12V bly-syre ladekredsløb

Sikkerhedsfunktioner

• Kryptering – AES-128 til OSDP-kommunikation
• Sabotagedetektering – Kabinet åbent udløser relæspærring og alarmudgang
• Watchdog-timer – Automatisk nulstilling efter 5 sekunders processorlåsning
• Flash-hukommelsesbeskyttelse – Kontrolsumbekræftelse ved opstart

Hvordan denne adgangskontrol PCBA sammenligner

Adgangskontrol PCBA FAQ

Disse tre spørgsmål stilles af sikkerhedssystemintegratorer, facility managers og hardwareingeniører, der evaluerer adgangskontrol PCBA-løsninger.

Spørgsmål 1: Hvad er forskellen mellem fejlsikre og fejlsikre relækonfigurationer på en adgangskontrol-PCBA, og hvilken skal jeg bruge?

Svar:Forskellen afgør, om dørene låses eller låses op under en strømafbrydelse. Fejlsikker (også kaldet power-to-open) betyder, at relæet skal aktiveres for at låse døren op. Når strømmen afbrydes, vender relæet tilbage til sin hviletilstand, hvilket holder døren låst. Dette bruges til sikkerhedsdøre, serverrum og kontanthåndteringsområder, hvor det er vigtigere at holde ubudne gæster ude end nem udgang. Fejlsikker (power-to-lock) betyder, at relæet skal aktiveres for at låse døren. Når strømmen går tabt, låses døren automatisk op. Dette er påkrævet af brandkoder for nødudgange, trappedøre og enhver udgangsvej, hvor folk skal flygte under et strømsvigt. De fleste adgangskontrol-PCBA-kort giver et tørt kontaktrelæ konfigureret som Form C (COM, N/O, N/C). For fejlsikring skal du forbinde låsen til N/O-terminalen. For at sikre fejl skal låsen tilsluttes N/C-terminalen. Bekræft altid lokale brandkoder, før du vælger – NFPA 101 kræver fejlsikker på alle udgangsdøre i kommercielle bygninger. Til døre, der kræver både sikkerhed og brandoverholdelse, skal du bruge en fejlsikker lås plus et batteribackuppanel, der holder adgangskontrol-PCBA'en strømforsynet i 4-8 timer efter netsvigt.

Spørgsmål 2: Kan denne adgangskontrol-PCBA fungere offline uden en netværksforbindelse, og hvor mange brugere kan den gemme lokalt?

Svar:Ja. Denne PCBA fungerer fuldt ud offline i selvstændig tilstand. Alle brugeroplysninger, adgangsplaner og hændelseslogfiler gemmes i indbygget flashhukommelse. Standardkonfigurationen rummer 1.000 brugere med 10.000 hændelseslogfiler uden ekstra omkostninger. En udvidet version (kan opgraderes i felten via firmware) rummer 10.000 brugere og 50.000 hændelser. Offlinedrift kræver en programmeringsenhed for indledningsvis at indlæse brugere – enten et dedikeret masterkort (det første programmerede kort definerer administratorrettigheder), et kablet tastatur forbundet til en hjælpeindgang eller en midlertidig bærbar forbindelse via konfigurationsporten (TTL eller RS-232). Når først den er programmeret, træffer adgangskontrol-PCBA'en godkendelsesbeslutninger lokalt på under 50 millisekunder. Ingen sky, ingen værts-pc, intet Ethernet-kabel er påkrævet. Dette gør offline PCBA-design ideelle til fjernporte, byggetrailere og små kontorer, hvor det er upraktisk at køre netværkskabler. For at hente hændelseslogfiler fra et offlinekort skal du tilslutte en bærbar computer eller bruge en bærbar dataoverførselsenhed. Realtidsovervågning kræver en netværksadgangskontrol-PCBA med Ethernet eller Wi-Fi.

Spørgsmål 3: Hvordan forbinder jeg en Wiegand-læser til denne adgangskontrol-PCBA, og hvad er den maksimale kabelafstand?

Svar:Wiegand-grænsefladen bruger tre aktive signaler: Data 0 (D0), Data 1 (D1) og jord (GND). Nogle læsere kræver også +12V strøm. Følg denne ledningstabel:

Maksimal kabelafstand for Wiegand ved 12V afhænger af trådmåler og kabelkapacitans:

Brug snoet, skærmet, parsnoet kabel med afløbsledning. Tilslut kun skærmen til jord ved adgangskontrol PCBA-enden (aldrig ved læseren) for at undgå jordsløjfer. For afstande, der overskrider disse grænser, skal du installere en Wiegand-repeater eller skifte til OSDP (RS-485), som pålideligt når 1.200 meter (4.000 fod). Test altid med et langt kabel på bænken før den endelige installation – signalforringelse kan forårsage intermitterende kortlæsninger, der er svære at fejlfinde på stedet.

Installation Best Practices for adgangskontrol PCBA

Selv en adgangskontrol-PCBA af høj kvalitet fejler, hvis den installeres forkert. Følg disse retningslinjer.

Monteringssted

• Inde i det sikre område – Placer controlleren inde i den beskyttede zone (ikke over døren på ydersiden)
• Højde – 1,5 til 1,8 meter for tastaturadgang under programmering
• Indkapsling – Brug en låsbar metalboks til kommercielle installationer
• Adskillelse – Hold AC-strømledninger (120/240V) mindst 30 cm væk fra lavspændingsledninger

Ledningsretningslinjer for relæer

Almindelige ledningsfejl

Testtjekliste før implementering

Kør denne sekvens på hver adgangskontrol PCBA, før du forlader bænken.

Bænktestprocedure

1. Påfør 12V DC og mål strøm (40-60mA typisk ved tomgang)
2. Fremvis et gyldigt kort – relæet skal klikke og LED skifte tilstand
3. Mål kontinuitet på tværs af N/O relæterminaler (bør lukke for programmeret holdetid)
4. Fremvis et ugyldigt kort – relæet må ikke aktiveres
5. Aktiver REX-indgang – døren skal låses op uden legitimation
6. Åbn kabinettet – sabotageudgang skal skifte tilstand
7. Simuler brandalarmindgang – alle fejlsikre relæer skal deaktivere

Kriterier for bestået/ikke bestået

Reference til nøglespecifikationer

Gem denne blok til indkøb og ingeniørreference.

Adgangskontrol PCBA – Kommerciel klasse

• Indgang: 9-24V DC, 60mA standby
• Læsergrænseflade: Wiegand 26/34-bit eller OSDP (RS-485)
• Brugerkapacitet: 1.000 (standard) / 10.000 (udvidet)
• Hændelseslog: 10.000 hændelser
• Relæer: Lås (5A) + Aux (2A)
• Indgange: Dørsensor, REX, brandspærre
• Driftstemperatur: -20°C til +65°C

• Sikkerhed: AES-128, vagthund, manipulationsdetektion
